Dobrý den,

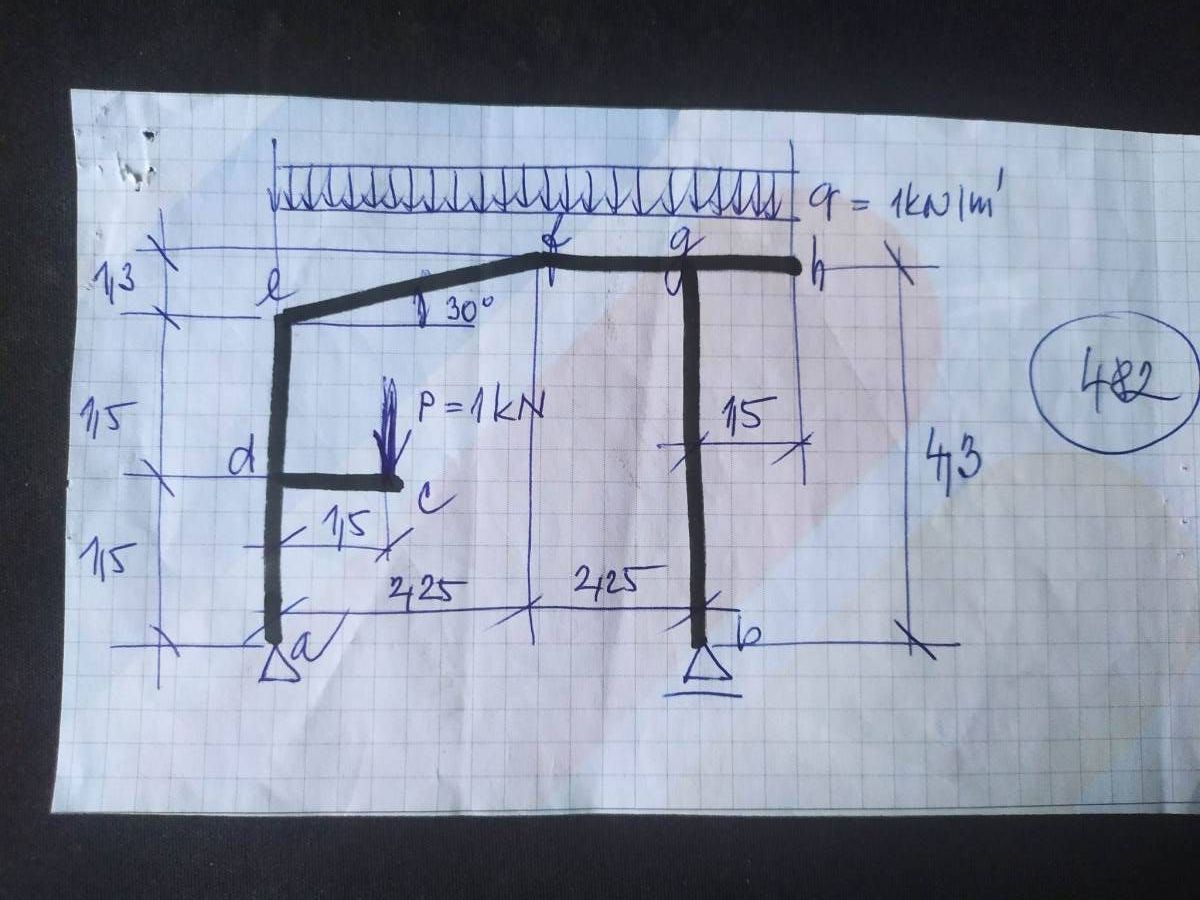

ve škole jsme dostali zadání (viz. obrázek). Máme za úkol vypočítat reakce a průběhy normálových sil (N), posouvajících sil (V) a momenty (M). Také nebezpečný průřez.
Správně mám spočítané reakce, ale dále dělám neustále někde chyby ve výpočtu a nemám tušení kde.
Reakce jsou Fa = 2,67 kN, Fb = 4,33 kN.
V podstatě za jakékoliv nakopnutí budu rád, protože jsem se do toho už docela zamotal a nemám moc tušení co s tím.
Děkuji.
2x
Tyto výpočty si už moc nepamatuju.
Pamatuju si, že součet posuvných sil má být 0, jak ve směru osy x, tak ve směru osy y.
Součet momentů má být taky 0.
Nahoře je pravděpodobně spojité zatížení. Toto spojité zatížení bych nahradil dvěma silami.
Jedna síla působí na té skloněné části nosníku (v úhlu 30 stupňů). Myslím si, že její velikost je 2,25 kN
Druhá síla působí napravo v té horní části. Její velikost je 3,75 kN.
Boční síla ve směru osy y působí u uložení označeného a, protože toto uložení je pevné uložení. Druhé uložení je posuvné uložení - ve směru osy y.
Je potřebné, najít na netu různé podobné řešené příklady a spočítat to podobně.
Tady je odkaz na soubor, kde je teorie
Tady je odkaz na soubor, kde je popis spojitého zatížení:
Můžete zkusit vygooglit třeba pojem - rovinná soustava sil.
