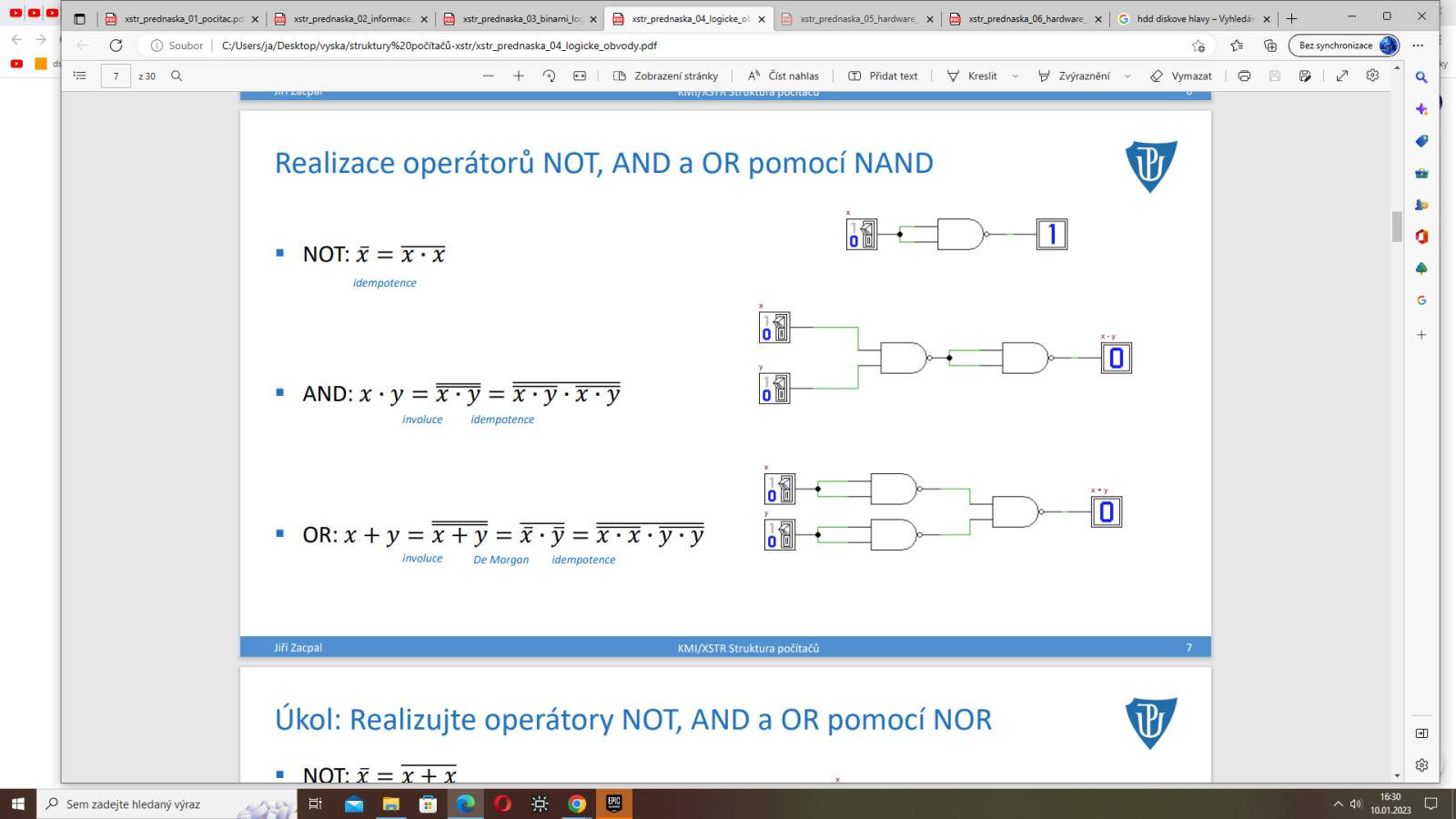

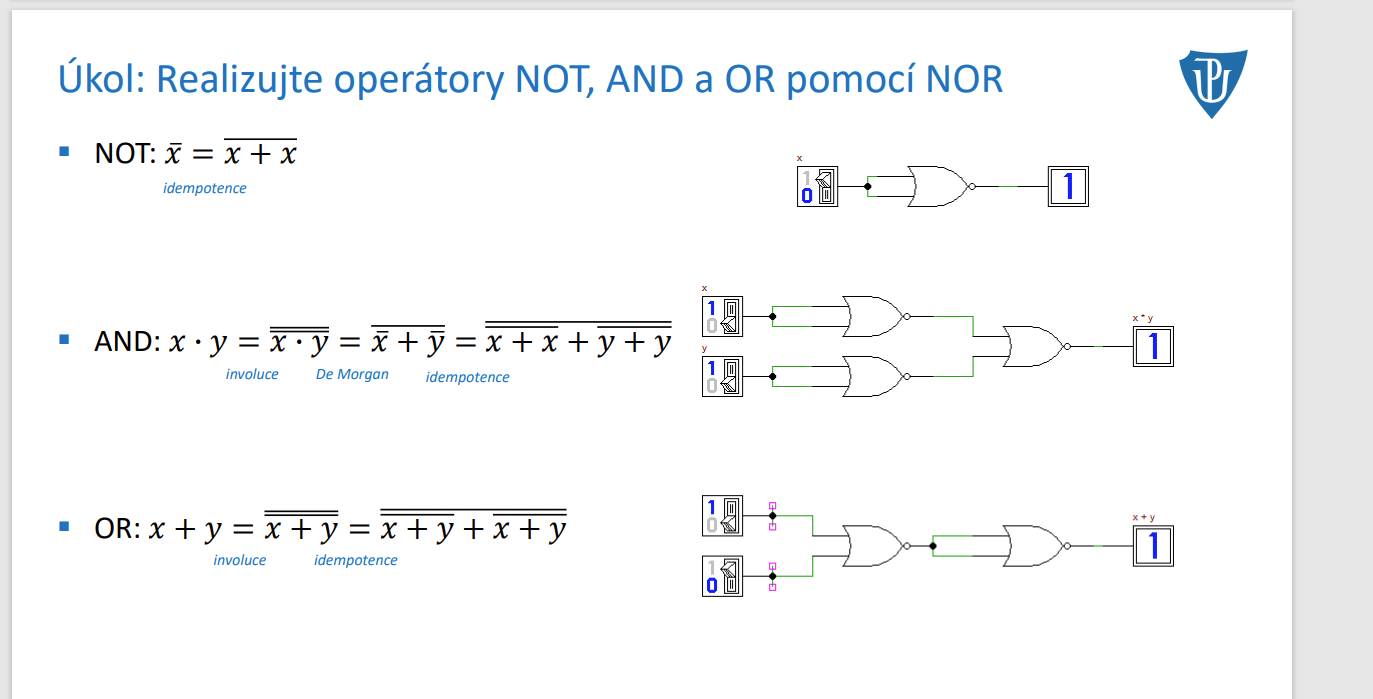

Zdravím nemožu pochopit tuhle realizaci log, členu pomocí noru a nandu. Chápu, že když chci realizovat tak ho muím rozšířit pomocí pravidel a dojdu na závět to chápu a podle toho závěru nakreslit schema, ale jak mám pochopit ten závěr téhc log hodnot 1 nebo 0 když nemám dané hodnoty pro log proměnné. Podle těch obrázku by to mělo dávat základní formu podle te log hodnoty
0x
Negace je snad jasná, z noru i z nandu (jakoby hradlo s jedním vstupem).
AND z NANDu je taky jednoduchý, je-li na výstupu negovaný součin, tak přidám negaci a dostanu původní součin. Totéž platí o OR z NORu. (Dvě negace proměnné dají původní hodnotu.)
Přechod z NORu na AND a z NANDu na OR je jenom aplikace de Morganových zákonů (přechod mezi negativní a pozitivní logikou), negují se vstupy a výstup už negovaný je. Osobně si stejně radši nakreslím pravdivostní tabulku včetně mezivýsledků i když (nebo spíš protože) tyhle elemtnární věci potřebuju dost zřídka.
Ještě ze sady běžných funkcí chybí XOR a XNOR. To mi v mých začátcích přišlo trochu jako záhada.
0x
je to jednoduché, máš binární soustavu a proměnné x a y můžou tedy nabývat 2 hodnot a protože máš k tomu jen dva vstupy(x a y) uděláš 2² což je 4. Máš tedy 4 možné kombinace, uděláš si pravdivostní tabulku a poté zjistíš výsledek F pomocí dosažení do logické funkce. F (výsledek bude vždy jen jeden)
Tabulka
X Y | F
--------
0 0 | výpočet
0 1 | výpočet
1 0 | výpočet
1 1 | výpočet
