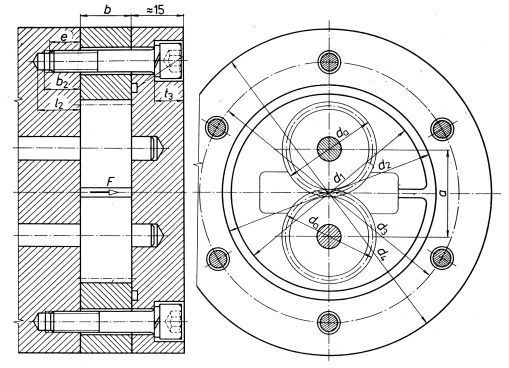

Hodnota da = 60 mm
Hodnota a = 54 mm
0x
Moje odpověď tě asi nepotěší, ale nic lepšího mne nenapadá.
Buď jste se to všechno učili ve škole a tys nedával pozor a nebo má učitel příliš velké nároky. Když vám zadá takový úkol, tak by měl aspoň navést jak se k něčemu dopracovat.
Když pominu, že nemáš představu jak zubové čerpadlo funguje, tak mi z toho vychází tyto obecné rady.
d1 je vnitřní průměr drážky pro těsnění (o-kroužek) a d2 je vnější průměr drážky pro těsnění. Tyto rozměry musí být o něco větší, než je největší průměr ozubených kol.
d3 je roztečná kružnice šroubů. Otvory pro šrouby se nesmí přiblížit k vnějšímu průměru těsnění (d2). Taky by se dalo podle tlaku vypočítat namáhání víka čerpadla a podle velikosti síly dopočítat rozměr závitu a stanovit počet šroubů.
d4 je vnější průměr tělesa. Ten budeš volit zase tak, aby se zahnloubení pro hlavy šroubů vešlo do materiálu. Další kritérium bude nejbližší velikost vyráběného polotovaru.
Když napíšeš takové odpovědi k zadanému úkolu, tak bude učitelovi jasné, že úkol zpracovával někdo jiný s praktickými zkušenostmi. Tyto znalosti a souvislosti se na škole neučí a ty je prostě nemůžeš znát.
doplněno 30.10.22 16:25:
ještě mne napadá jedno řešení:
vytiskni si to zadání na papír a změř na papíře rozměr kóty da; a. Pak si vypočítej přepočítací koeficient (měřítko).
V dalším kroku si změříš na vytištěném výkrese rozměry které neznáš (d1; d2; d3; d4) a pomocí přepočítacího koeficientu zjistíš rozměry kót.
Podle nepřesnosti tvého měření rozměrů na papíře ti někde budou vycházet "chlupaté rozměry" a ty zaokrouhlíš.
Víc se z toho zadání asi nedá vypotit.
0x
Tady je odkaz na stránku, kde je popsána princip činnosti zubového čerpadla:
Budeme předpokládat, že zadané čerpadlo je čerpadlo s přímým ozubením a s evolventními zuby.
Tady je soubor, kde jsou vzorce pro výpočet ozubení:
da je průměr hlavové kružnice.
a je vzdálenost středů ozubených kol
Je potřebné, zvolit nebo vypočítat modul ozubení m .
Na základě hodnoty modulu m můžeme vypočítat další rozměry ozubení.
Vzorec pro modul je na str. 13 tohoto souboru:
Normalizované hodnoty ozubených kol (dle dřív platné ČSN 014608)jsou :
0,8 , 1 , 1,25 , 1,5 , 2 , 2,5 , 3 atd.
Počet zubů (bez korekce) by měl být tuším alespoň 17, aby nemohlo při výrobě ozubení nastat tzv. podřezání paty zubu (tedy zeslabení zubu).
Jelikož a = 54 a pokud by poměr velikosti ozubených kole byl 1:1 , tak průměr roztečné kružnice u obou kol by byl taky 54 mm.
----
Tady je odkaz na jinou stránku, kde je popis ozubení :
https://www.poradte.cz/odpoved.php?idkey=3033504
Tady je odkaz na další soubor, kde jsou vzorce na str. 9:
http://www.studentcar.cz/files/vyuka/TTD/lesson10.pdf
Tady je odkaz na soubor, kde:
Na str. 18 je nakreslen obrázek zubu ozubení:
Ukázka evolventního ozubení je na straně 26.
Na obrázku na straně 30 jsou znázorněny jednotlivé kružnice ozubení.
https://kke.zcu.cz/export/sites/kke/about/projekty/enazp/projekty/02_Silnicni-vozidla_4-6/5_MMP/004_Ozubena-kola---Klapka---P1.pdf
--------
doplněno 30.10.22 14:43:
Jelikož da = 60 mm, tak pokud by bylo d = 54 mm, tak by z toho vyplývalo, že m = 6 mm.
d = m krát z
54 = 6 krát 9
Počet zubů vychází 9.Ale to je míň jak 17.
Nevím, jestli je to zadáni OK.
doplněno 30.10.22 14:47:
Teď už na to nemám víc času.
Možná že učitel by nějaký podřezání zubu vůbec neřešil.
Podřezání je znázorněno na obr. na str. 33 a 34 zde
Je tam uvedeno, že v praxi lze připustit bez korekce aspoň 14 zubů na ozubeném kole.
