Michale, nejprve odpověď na tvoji otázku:

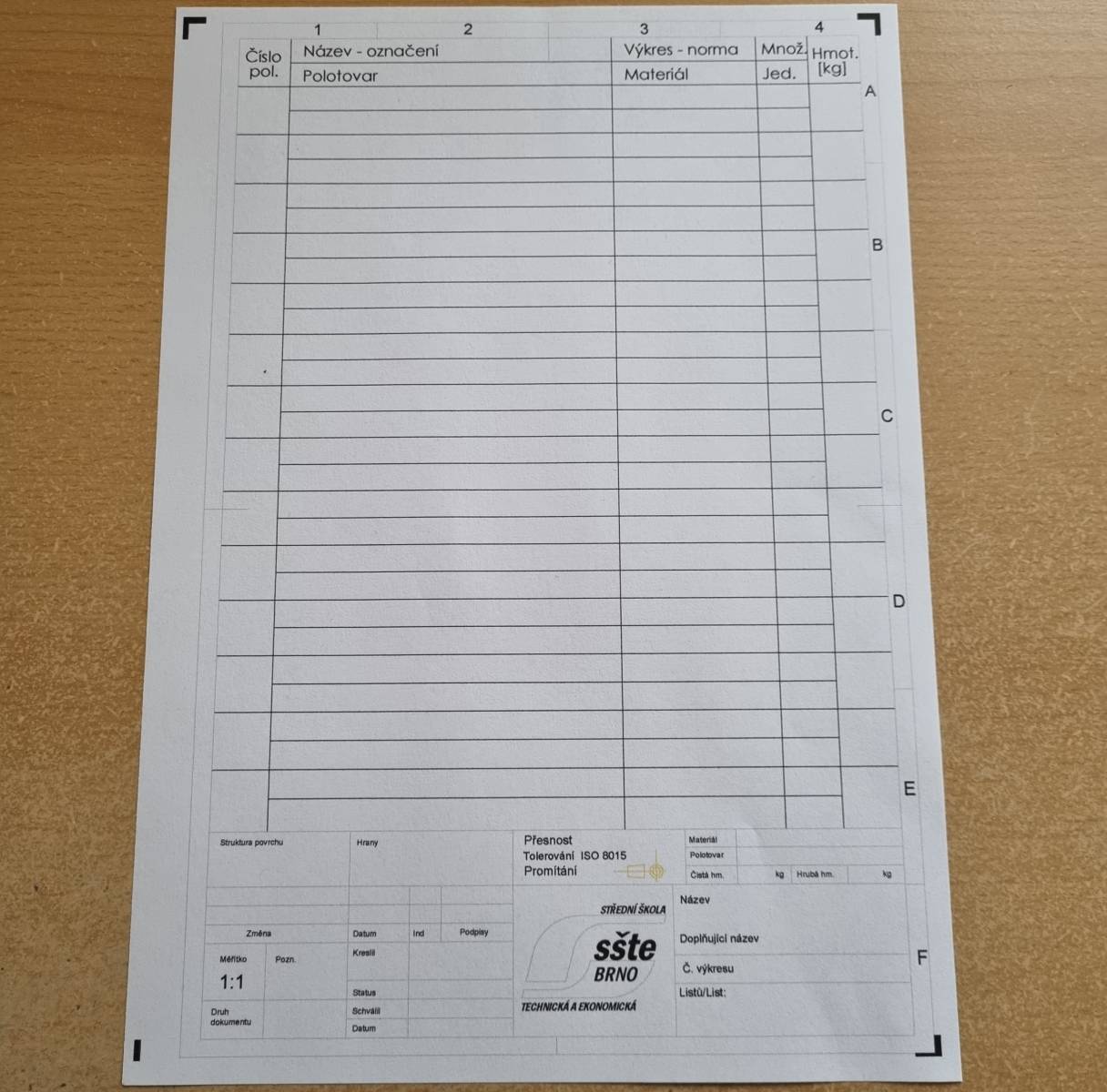

Kusovníky se vyplňují pro výkresy sestav, tedy dílů / skupin, které se skládají z více částí.
Údaje do kusovníku se opisují z rohového razítka na výrobním výkresu součásti. Výrobní výkres (byť s chybami, ale to je přirozené, učíš se) je to, co jsi vyrobil. Tzn. nejprve je třeba vyplnit rohová razítka na výkresech.
Těžko radit, když člověk neví, co po vás učitel(ka) chce. Omlouvám se, práce volá...
snaží se ti říct, že to co máš na výkrese je vyfrézováno nebo bude vyfrézováno z jednoho kusu materiálu, takže kusovník bude obsahovat dejme tomu třeba 1x trubka pevnosti rozměrů a kvality bla bla...kdybys měl na obrázku třeba šroubek a matku tak vypíšeš, že na šroubek potřebuješ x nečeho a na matku x něčeho
0x
Kusovník by měl obsahovat výchozí materiál(s rozměrovým přídavdem) pro výrobu.
A pro toto je prostor na každem tvém jednotlivém výkrese.
Pokud by byl výkres již složitější, skládající se z mnoha dílů tak potom by se tvořil kusovník třeba i s čísly výkresů poddílů.
"V jednoduchosti je síla"
0x
Co se týká materiálu, tak obě součásti pravděpodobně nemají být nějak výrazně namáhány, takže si myslím, že by mohl být použit např. materiál 11600. Je to nelegovaná ocel, která je určená pro relativně málo namáhané součásti a která je poměrně snadno obrobitelná.
Tady je odkaz na soubor, kde je popis některých ocelí.
---

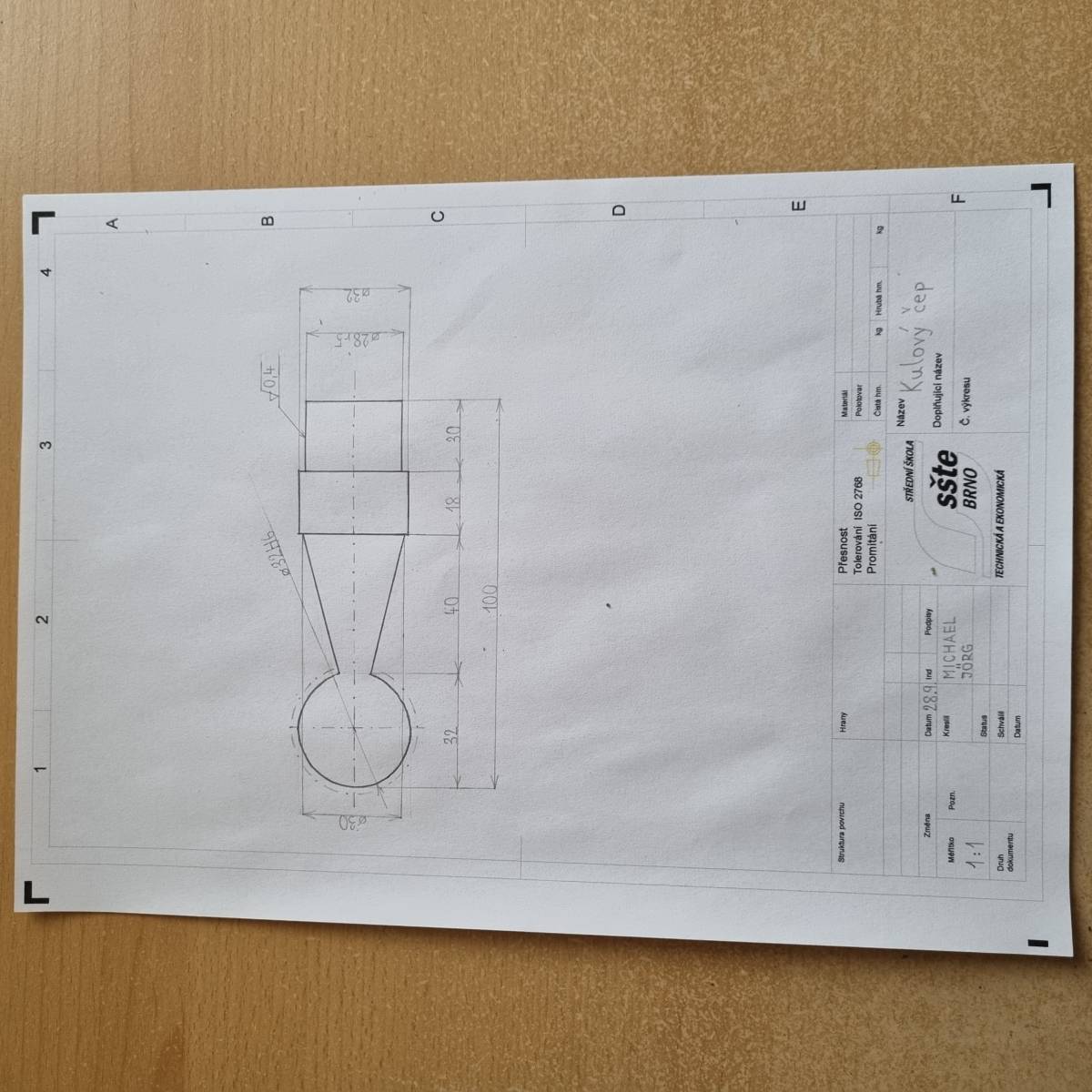

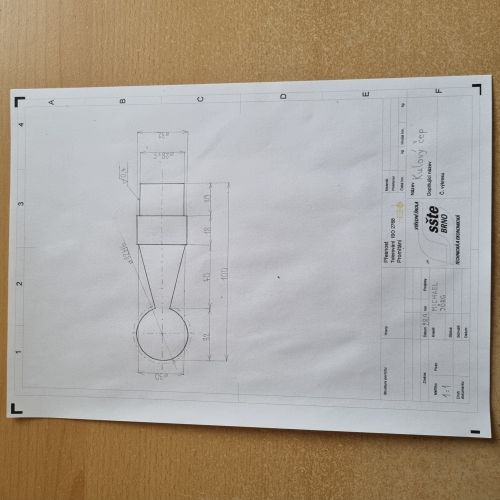

Co se týká polotovaru, tak to je složitější. Tu součástku s kulovou plochou by na moderních CNC strojích mělo být relativně snadné vyfrézovat a přebrousit. Nevím, co znamená ta čerchovaná čára u té kulové plochy.
Polotovar by asi mohl být tyčový materiál.

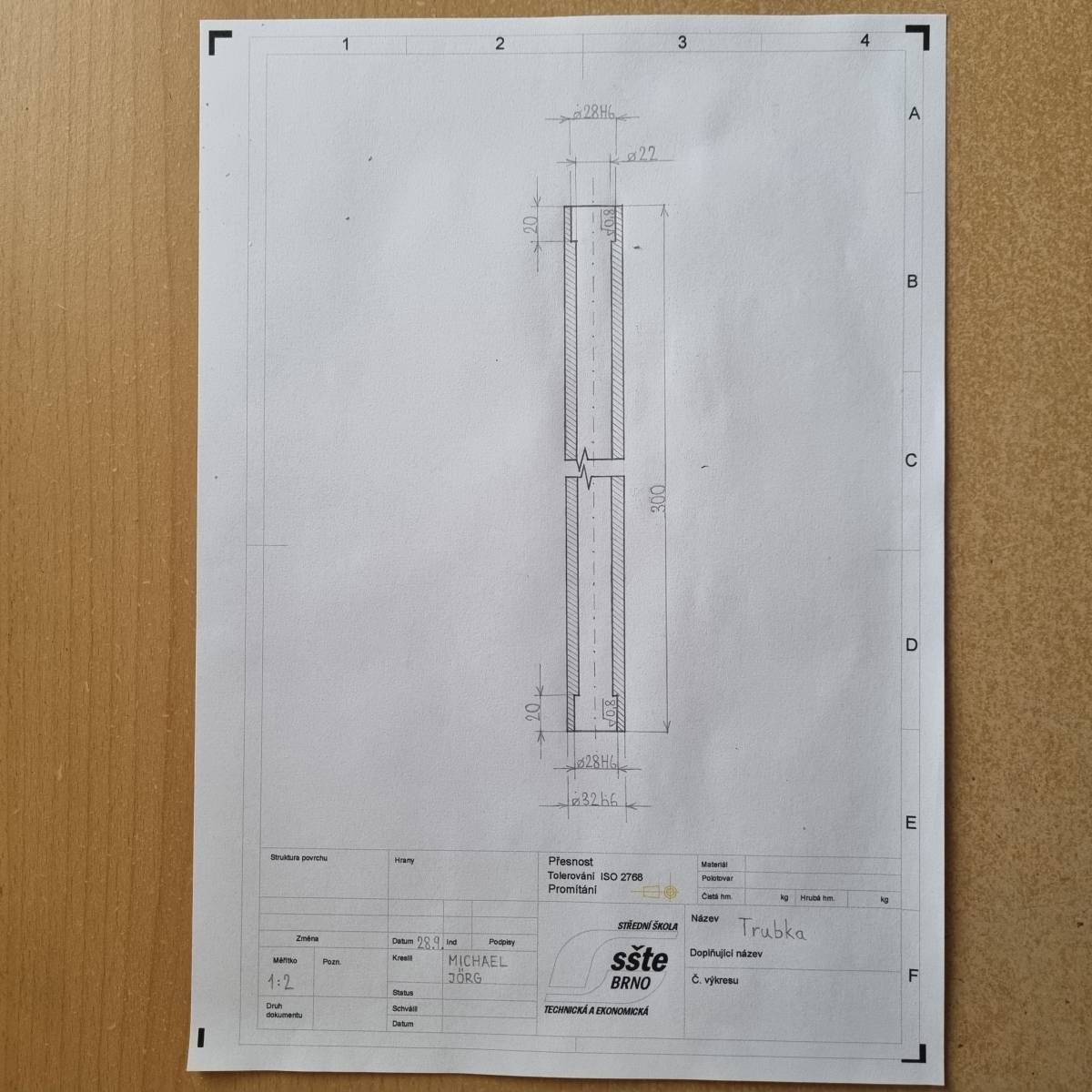

V případě té druhé součásti o délce 300 mm by polotovarem mohl a být nějaká trubka. Ale je potřeba se podívat do nějakých výrobních katalogů, jaké polotovary jsou běžně dodávány.
Tady je odkaz na soubor, kde od strany 4 je popsáno, jak vyplňovat kusovník
