Přívodní kabel pro myčku

Od: cacaca 10.05.22 22:37 odpovědí: 7 změna: 11.05.22 22:14

Dobrý den,
Nějak se mi to nevychází. Byl by někdo schopen pomoci?

Odpovědět na otázku Skočit na nejnovější odpověď

7 odpovědí na otázku

Řazeno dle hodnocení

mikihans®

10.05.22 23:44

Ten odpor co jste spočítal je odpor spotřebiče, ne odpor kabelu. Na kabelu totiž určitě nebude úbytek napětí 218,5 V

Jinak by bylo fajn napsat i zadání úkolu.

cacaca

11.05.22 06:12

Úbytek napětí je 11,5 V ( blbě jsem to zaznacil).

Navrhněte průřez přívodního kabelu pro myčku. S výkonem 2,5kW , délkou kabelu 25m , p=0, 0187 (Cu)

Úbytek napětí dle ČSN 5%

mikihans®

11.05.22 09:20

Takže musíte počítat s těmi 11,5 V (napětí na kabelu), ne s 218,5.
Z toho si spočítáte odpor kabelu a s ním už dopočítáte průřez.

cacaca

11.05.22 10:23

0,44 mm2 mi přijde jako blbost

cacaca

11.05.22 10:24

mikihans®

11.05.22 22:14

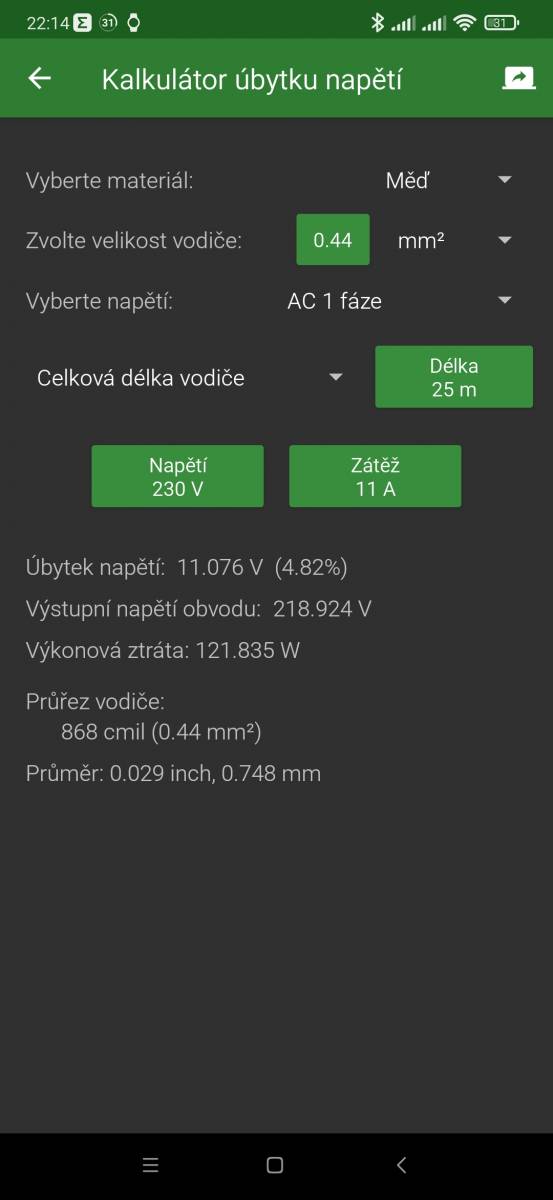

Ono to tak ale opravdu vychází, že při délce vodiče 25 metrů o průřezu 0,44 mm2 a proudu 11A je úbytek napětí na kabelu kolem 11V.
Ještě je potřeba dát pozor na těch 25 metrů, jestli je to délka kabelu, tak je potřeba vynásobit dvakrát (jeden vodič tam, druhý zpět).

Skočit na otázku
Vložit novou otázku

[přidat komentář]

olinl

11.05.22 16:54

V běžné praxi se natáhne kabel s měděnými vodiči 3x2,5mm²/230V, v případě delšího kabelu nad 60 metrů by se použila CY 3 x 4 mm².
