Jinak tady jsou výsledky (podle učebnice): 9Za přečtení předem děkuji.
2x
Ak mate 4 rovnake odpory, tak staci dat 2ks do serie = 20 ohm. Potom zase 2ks do serie = znova 20 ohm. Paraelnym spojenim tych 20 ohm vznikne vysledna hodnota 10 ohm, ale zatazitelnost bude len 4 nasobna = 4W (4 odpory, kazdy po 1W).
Na rychlo viem vymysliet len zapojenie s 9 odpormi, kde budu vzdy 3 v serii = 30 ohm a tie 30 ohmove tri vetvy paraelne. Zatazitelnost bude 9W. Ci je mozne pocet odporov znizit, to musim viac rozmyslat a kreslit.
Děkuji za odpověď.
Ještě by mě zajímalo, co znamená ten "maximální" ztrátový výkon? Přece kdybych měl zapojený jenom jeden rezistor, ale na hodně velkém napětí, tak jím bude protékat velký proud a ten ztrátový výkon bude, chtě-nechtě, víc jak 1W. Neznamená to spíš, že by se tím ten rezistor mohl zničit?
0x
Obrázek tu není,ale v principu,napětí ze zdroje proudu se dělí mezi jednotlivé větve s rezistory v poměru hodnot Napětí se řídí podle rovnic:
Nejlépe prostuduj toto: VY_32_INOVACE_D08/...
JABRAKA
Vám se neukazuje ani ten obrázek z mé předchozí odpovědi?
V tom případě přepis zadání:

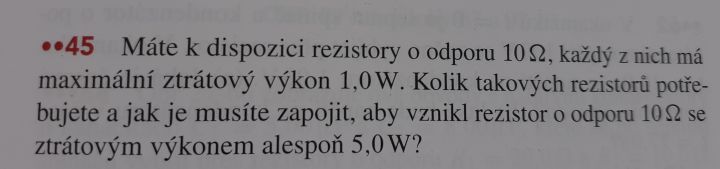

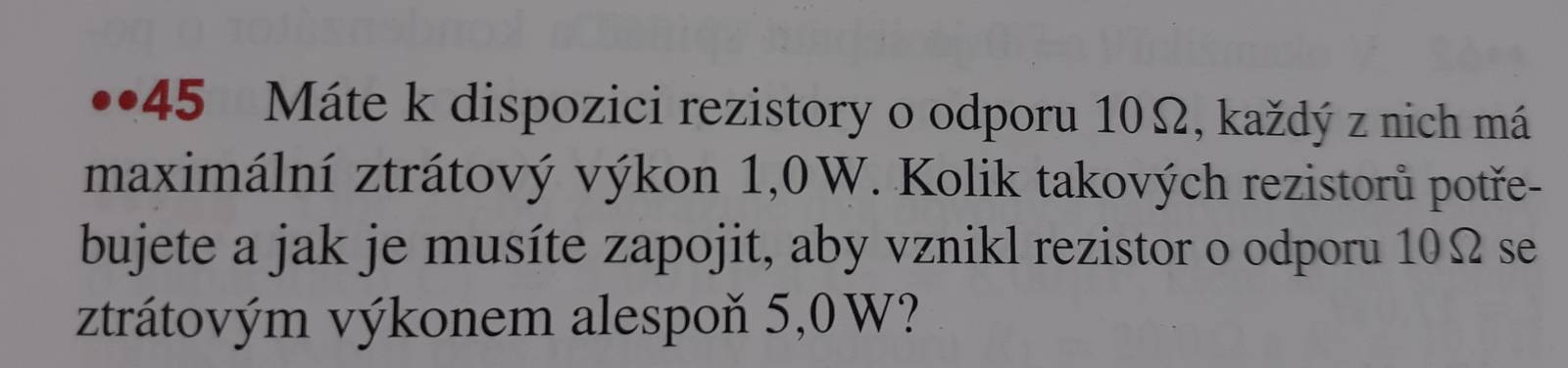

Máte k dispozici rezistory o odporu 10ohm, každý z nich má maximální ztrátový výkon 1W. Kolik takových rezistorů potřebujete a jak je musíte zapojit, aby vznikl rezistor o odporu 10ohm se ztrátovým výkonem alespoň 5W?
0x
no právě ten 1W je max zatížení, pak už je přetížení a destrukce, tedy zatážení při němž se nemění ani hodnota a ni vlastnosti rezistoru, tedy nepřehřívá se , nečoudí, nežhne, nehoří
0x
jestůiže je řečeno "alespoň 5W" m§že to být i více , třeba 8W takže 4 dvojice odporů zapojených seriově zapojíme paralelně a máme 10 Ohm / 8W odporů je třeba 8, alespo%n 5W je sponěno a horní hranice nebyla stanovena
