Úkol do technické dokumentace

Zdravím,

nemám dnes moc času, tak jenom krátce.

V kusovníku je uvedeno, z jakých součástí je sestava složená.

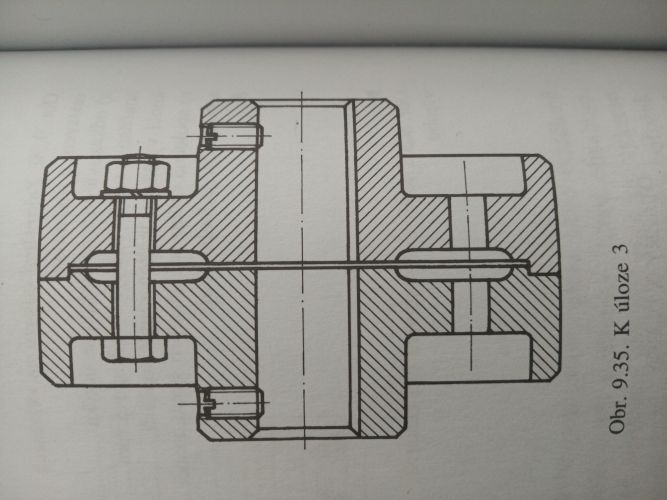

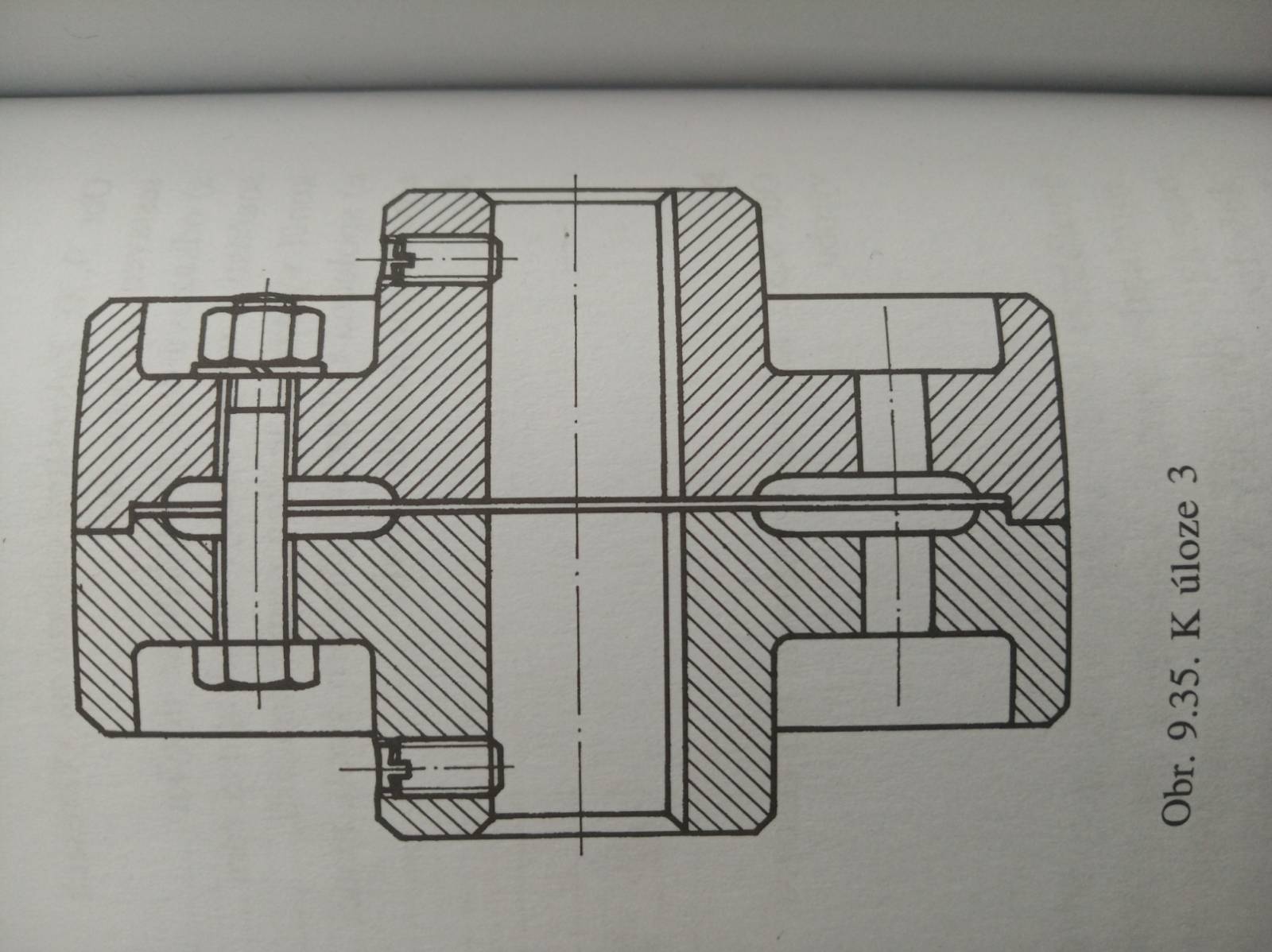

Tato sestava vypadá jako nějaká spojka. Je to rotační součást, a jsou tam otvory pro hřídele. Klasická spojka by měla fungovat tak, že když se zvětší kroutící moment nad určitou hodnotu, tak je spojka rozpojená. Ale na té součásti je naznačeno, že je tam víc šroubů a navíc tam není přítlačná pružina atd. Přesto si myslím, že tu součást můžete nazvat spojkou .Vypadá to, že účelem té součásti je možnost připojení nějakého poháněného zařízená.

Tady je odkaz na soubor, kde na straně 6 je ukázka kusovníku

skola-auto.cz/...

Tady je odkaz na další soubor, kde je ukázka kusovníku

sokolska.cz/...

Myslím si, že ty větší součásti byste mohl označit jako:

Příruba horní

Příruba spodní

Můžete uvést, že to jsou odlitky a dát tam stejný materiál, jak je uvedeno v tom souboru, na který je první odkaz

Můžete zvolit, že ty šrouby a matice jsou třeba M8

V tom případě b to bylo takto:

Další položkou je : šroub M8 (4 kusy)

Další položkou je : matice M8 (4 kusy)

Další položkou je : podložka pružná M8( 4 kusy)

Další položkou je : šroub stavěcí (2 kusy)

Je potřeba si najít délky těch šroubů v tabulkách a taky příslušné ČSN

Pojem kusovník je vysvětlen taky na wikipedii, viz.

cs.wikipedia.org/...

Tady je odkaz na další soubor, kde na str. 3 je ukázka sestavy

sosboh.cz/...

Tady je odkza na další soubor, kde je ukázka kusovníku

dspace.cvut.cz/...

Levá příruba, pravá příruba, dva červíky šrouby stavěcí, čtyři šrouby s šestihrannou hlavou, čtyři pérové podložky, čtyři matice. Rozměry šroubů (podložek a matic) si urči přiměřeně, resp. v kontextu se zadáním. Žádná raketová věda.

Zdravím,

já se jenom zeptám - máte aspoň tušení, co to kusovník je? Protože vy sem dáváte svoje úkoly (z různých předmětů) už dlouho a pokaždé údajně přemýšlíte a nevíte.

S takovým přístupem neodmaturujete, proč nemáte doučování?

Jak vypadá kusovník najdete třeba tady: slideplayer.cz/...

Doučování vážně bude lepší, než věčné psaní sem, popřemýšlejte nad tím...
