Mám zde ukázku testu se správnou odpovědí ale furt nechápu ten diagram mohl by prosím někdo mu to vysvětlit jak blbcovi prosím moc
1x
Diagram sice není, ale je to celkem jednoduché. Obecně - čím dál je těžiště nákladu od vozíku, tím je jeho nosnost menší. Takže jestli má něco 140 x80 je logické, že když to vezmu našíř, mám těžiště 40cm od vozíku, když to vezmu na délku, je už těžiště 70cm daleko.
Truhláři o tom vědí své - balík lamina má i na šířku 207cm a tak je potřeba skutečně dobře počítat, kde je ocitá těžiště. Ono mnohdy stačí jen spustit vidle dolů po nabrání balíku z kamionu a i těch pár centimetrů o které se těžiště během spouštění přesune často stačí k tomu, že jdou zadní kola do luftu. O sjíždění z kopce ani nemluvě

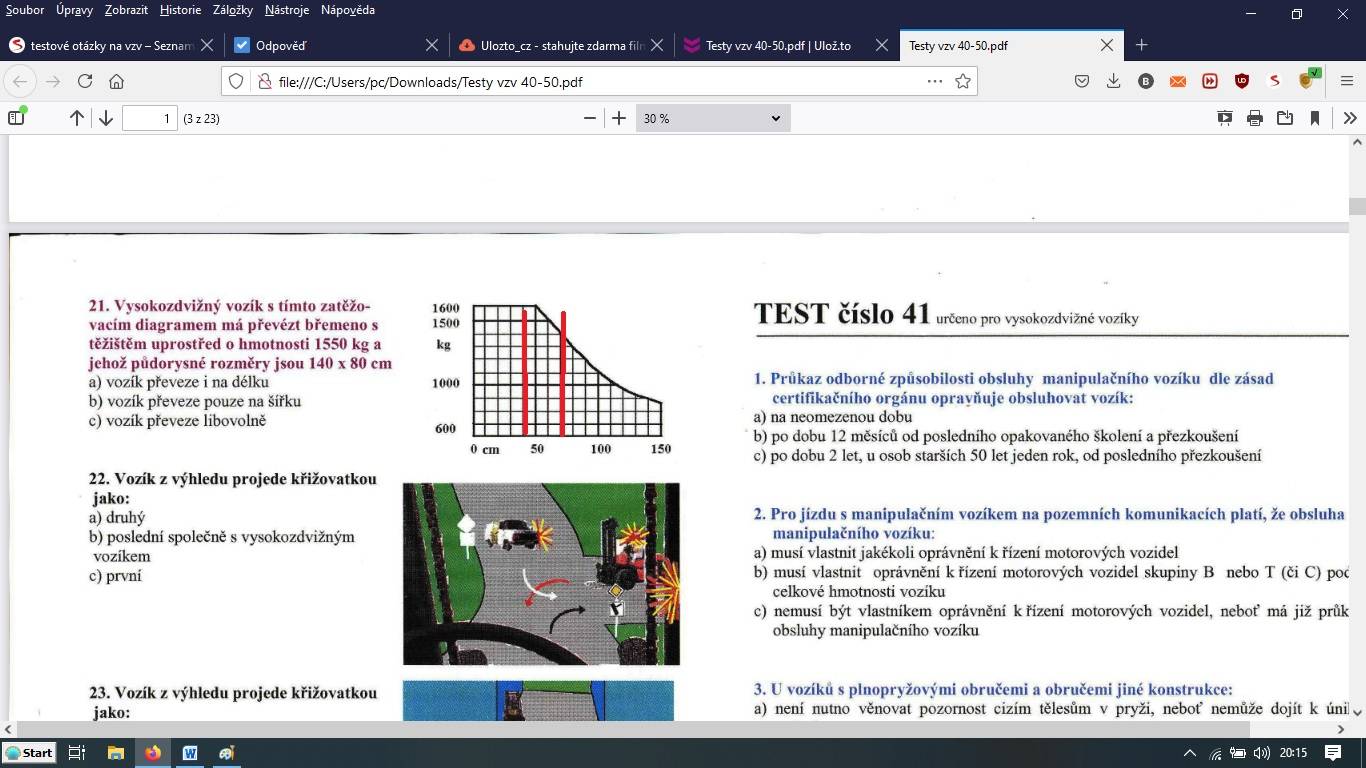

jsou to diagramy Příklad
Vysokozdvižný vozík s tímto zatěžovacím diagramem má převést břemeno s těžištěm uprostřed a o hmotnosti 1550 a jehož půdorysné rozměry jsou 140 x 80 cm
A vozík převeze i na délku
B vozík převeze pouze na šířku
C vozík převeze libovolně
Správná odpověď za b a já bych se vás chtěl zeptat proč je to za mě já bych to potřeboval pochopit děkuji
0x

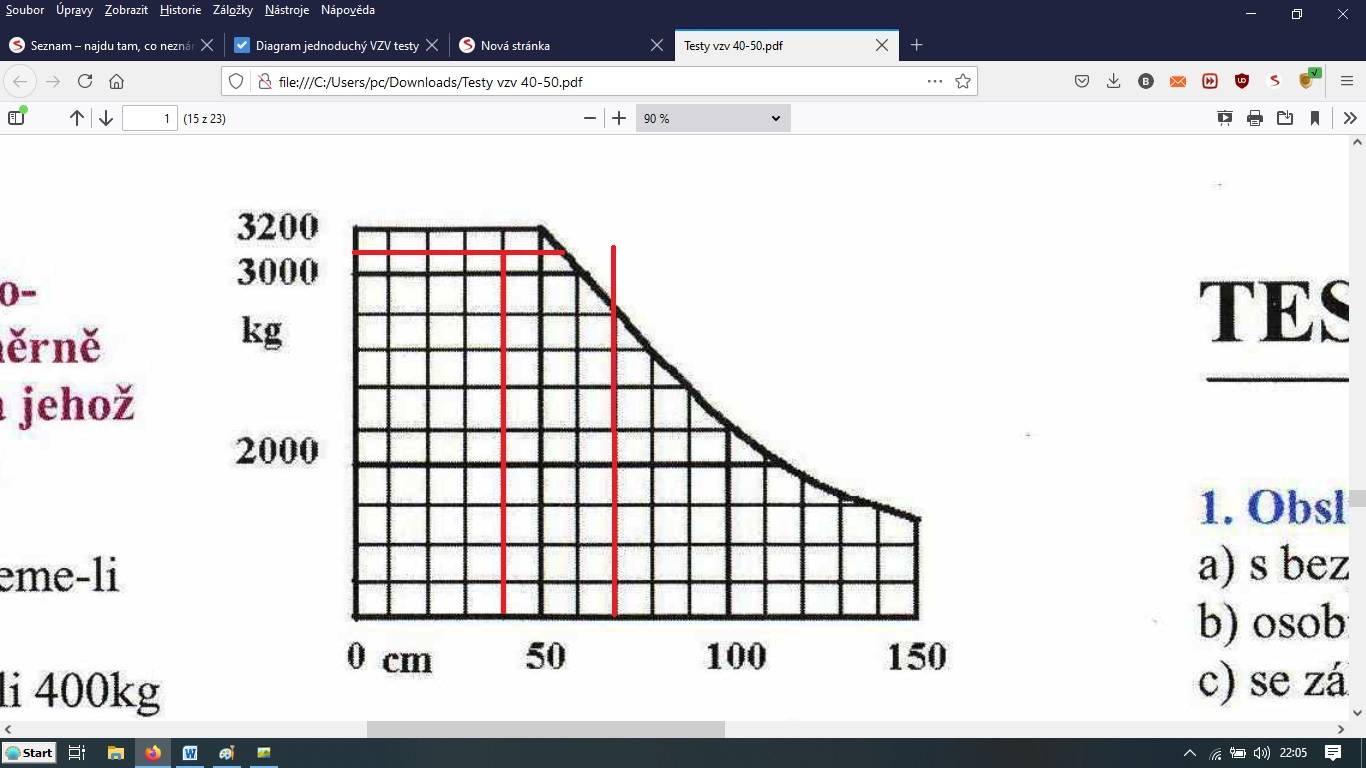

Máte délku vidlí. Pak celkovou nosnost zvedacího zařízení. Na vidlích 50cm od uložení je maximální nosnost. Na šipci vidle je méně, přesně dle tohoho grafu.
Ale ve skutečnosti se to tak nebere, jen při školení.

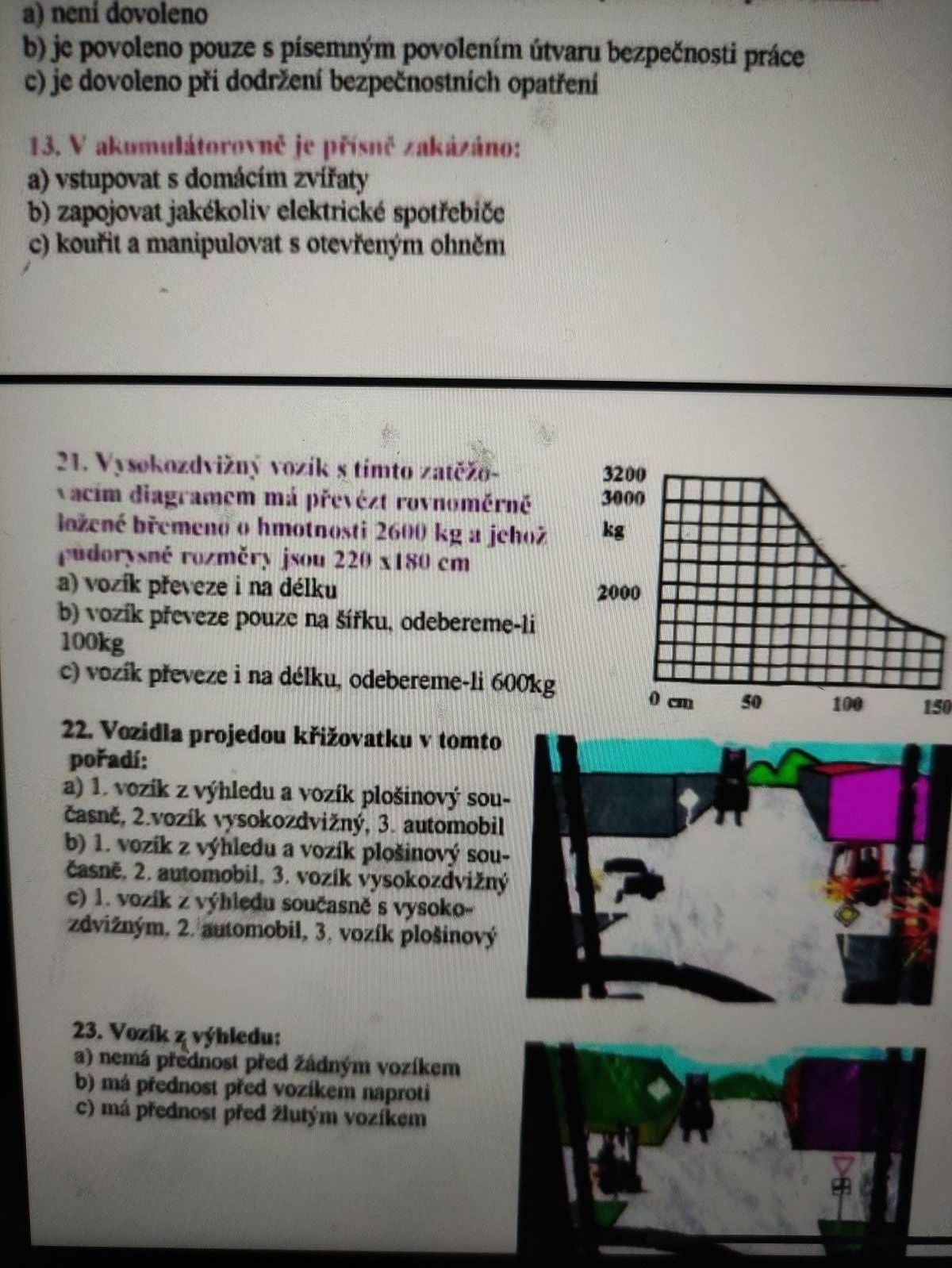

B vozík převeze pouze na šířku je správně..

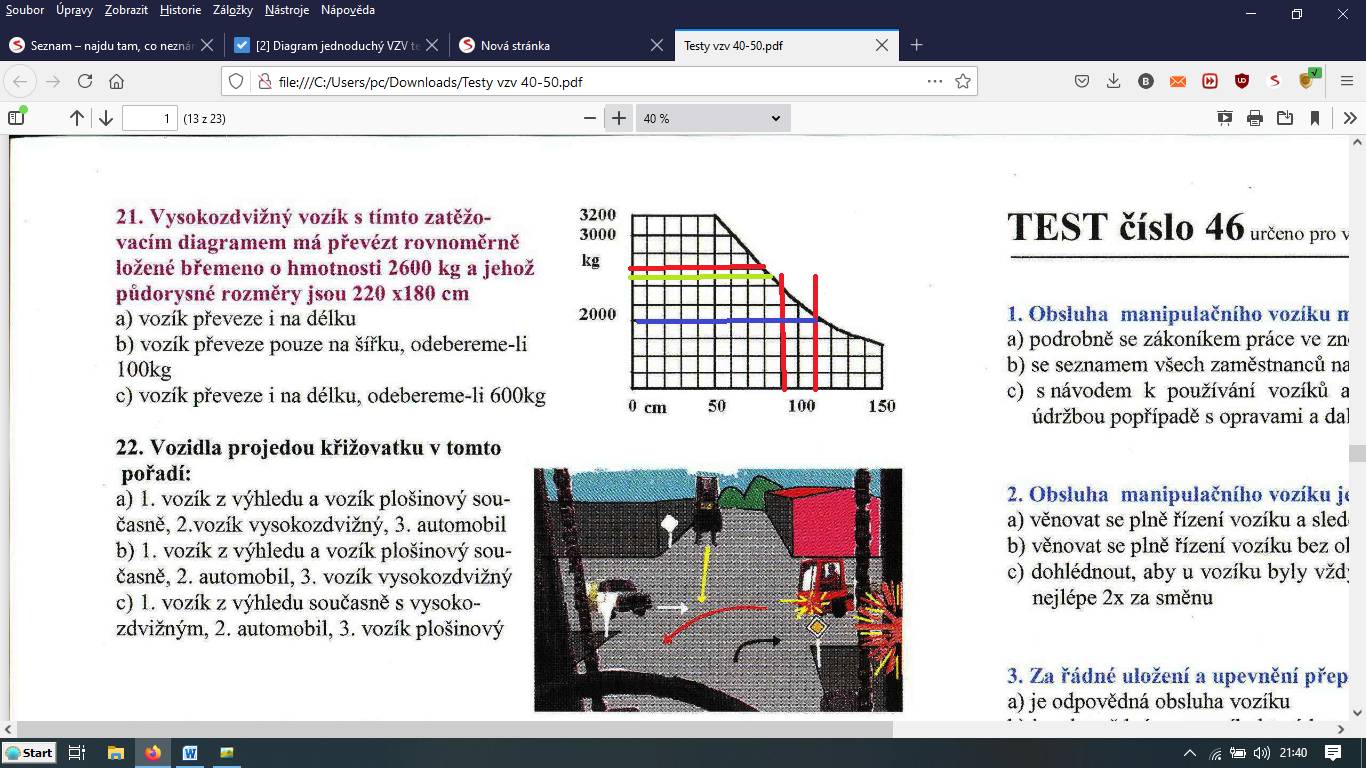

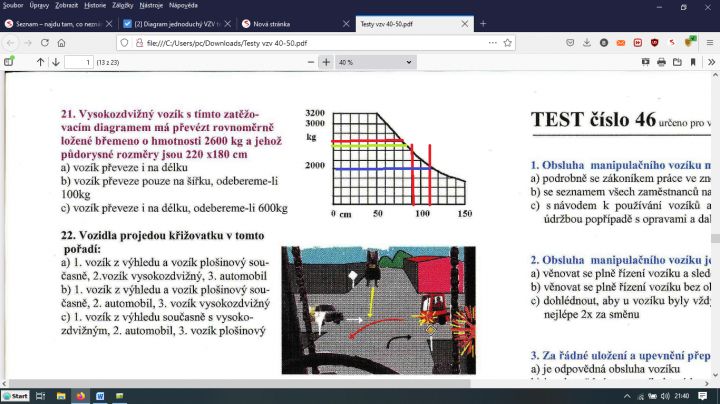

Milane, nakreslil jsem barevně možnosti a když odeberu 100 kg, tak se linky neprotnou.
Varianta C když odeberu 600 je ale jistá...
Podle toho grafu bych to chápal trosku ale když tam nebude jak si to vypočítám v hlave? Bude tam jen tabulka prosím vysvětlete mi to jak debilovi
Přes 30 let používám VZV různých druhů a různých nosností. Nikdy jsem to nepotřeboval.
Pokud na vozíku není diagram, měl by se odstavit do doby, nežli tam bude. Jinak nemůže projít technickou kontrolou.

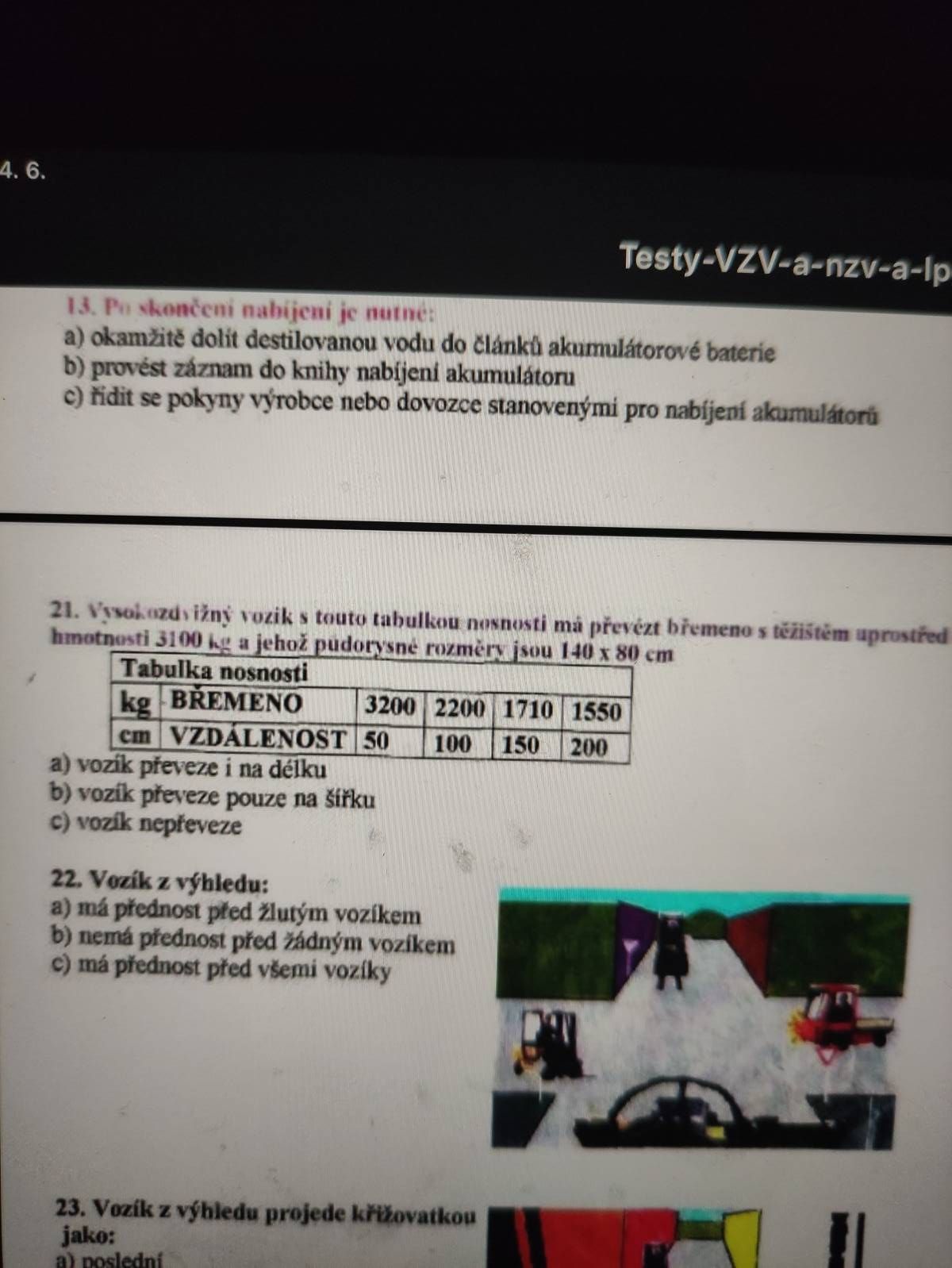

diky za radu ale jeste potřebuji pochopit tu tabulku v testu :DTak tady lze dovodit výsledek pouze výpočtem:
3200 kg je ve vzdálenosti 50 cm a 2200 kg ve vzdálenosti 100 cm tzn. 1000 kg na 50 cm = každých 10 cm délky je 200 kg na hmotnosti, takže my máme břemeno o délce v těžišti 40 x 70 cm což 40 je jasně v pohodě a 70 vypočítám že odečtu od 3200kg – 2 x 200 kg= 2800 kg, takže vozík uveze při délce břemene 140 cm (v těžišti) 2800 kg a tobě to váží 3100 kg.
