Zobrazení hranolu-Mongeovo promítání

Od: vional007 03.05.21 16:54

Dobrý den,

potřeboval bych poradit s jedním úkolem:

Příklad 1: Zobrazte 6-boký kosý hranol ABCDEFA´B´C´D´E´F´ s podstavou v π. Podstavou je pravidelný 6 úhelník ABCDEF. A[7; 3; 0] D[1; 5; 0] , A´[0; 4; 6]

Předem děkuji.

2 odpovědi na otázku

Řazeno dle hodnocení

xx*

04.05.21 10:39

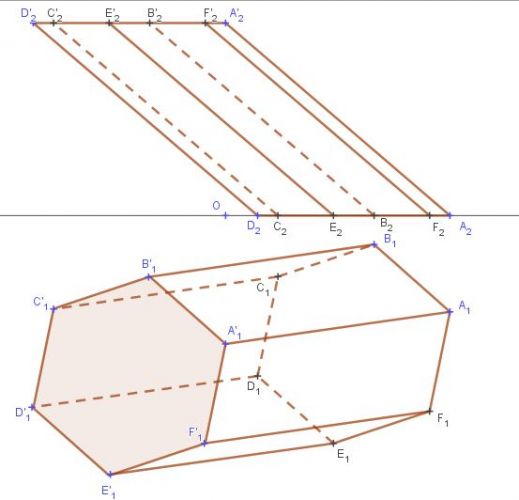

Vzhledem k tomu, že podstava leží v půdorysně, zobrazí se šestiúhelník ve skutečné velikosti. Vzdálenost mezi body A₁ a D₁ je průměr kružnice šestiúhelníku opsané. V nárysu se podstava zobrazí jak úsečka.

[přidat komentář]

lopezz®

03.05.21 23:59

Tady je odkaz na jeden soubor . Asi Vám to moc nepomůže, ale třeba trochu jo.

dk.spsopava.cz:8080/...

[přidat komentář]
