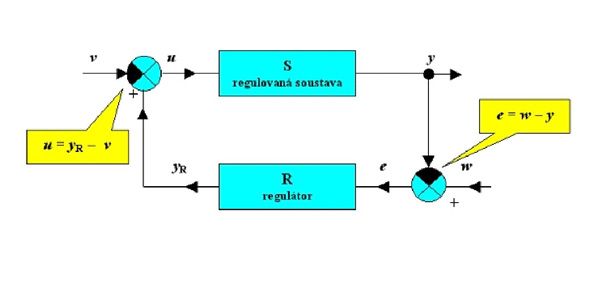

Dobrý den, mám několik otázek k připojenému schématu, viz obrázek.
A) Co znamenají ta kolečka ve schématu? To by měla být žárovka ale ve schématu, je jedno ze čtyř částí kolečka vždy vyčerněno. Co to tedy znamená?
B) Jak ze schématu poznám, kde daný proces začíná? To znamená, jak rozlišit krok 1, 2, 3...?
Děkuji za případnou odpověď na otázky.
2x
Výstupem z regulované soustavy je veličina y, kterou chceš regulovat. Třeba otáčky, nebo teplota.. Žádaná hodnota se značí w. Rozdílem žádané hodnoty a aktuální hodnoty vznika regulační odchylka e (např. požadovaná teplota je 20° aktuální je 16° tak regulační odchylka je 20-16= 4°C). Regulační odchylka e vstupuje do regulátoru. Výstupem z regulátoru je signál pro akční člen (třeba ventil) který působí na regulovanou soustavu (např. ventil se přivře nebo otevtře). Ten symbol co vypadá jako žárovka znázorňuje odečtení hodnot vstupujících veličin.
2x
Zdravím,
ta značka není značka žárovky, i když je to podobná značka. Je to značka pro tzv. porovnávací člen (značený A), tedy pro určitý "elektronický"člen soustavy, ve kterém jsou porovnávány hodnoty.
Tady je odkaz na soubor, kde je to vysvětleno (na str. 8 a 9 , popř. 3 až 4 )
Tady je odkaz na soubor, kde od strany 30 je určitý popis regulovaných soustav:
----
Myslím si, že "proces"regulace začíná "snímáním"(nebo "měřením")vstupní veličiny v. Jednoduchý příklad je možná. nastavení teploty vytápění.
