Velikost vznikajícího napětí

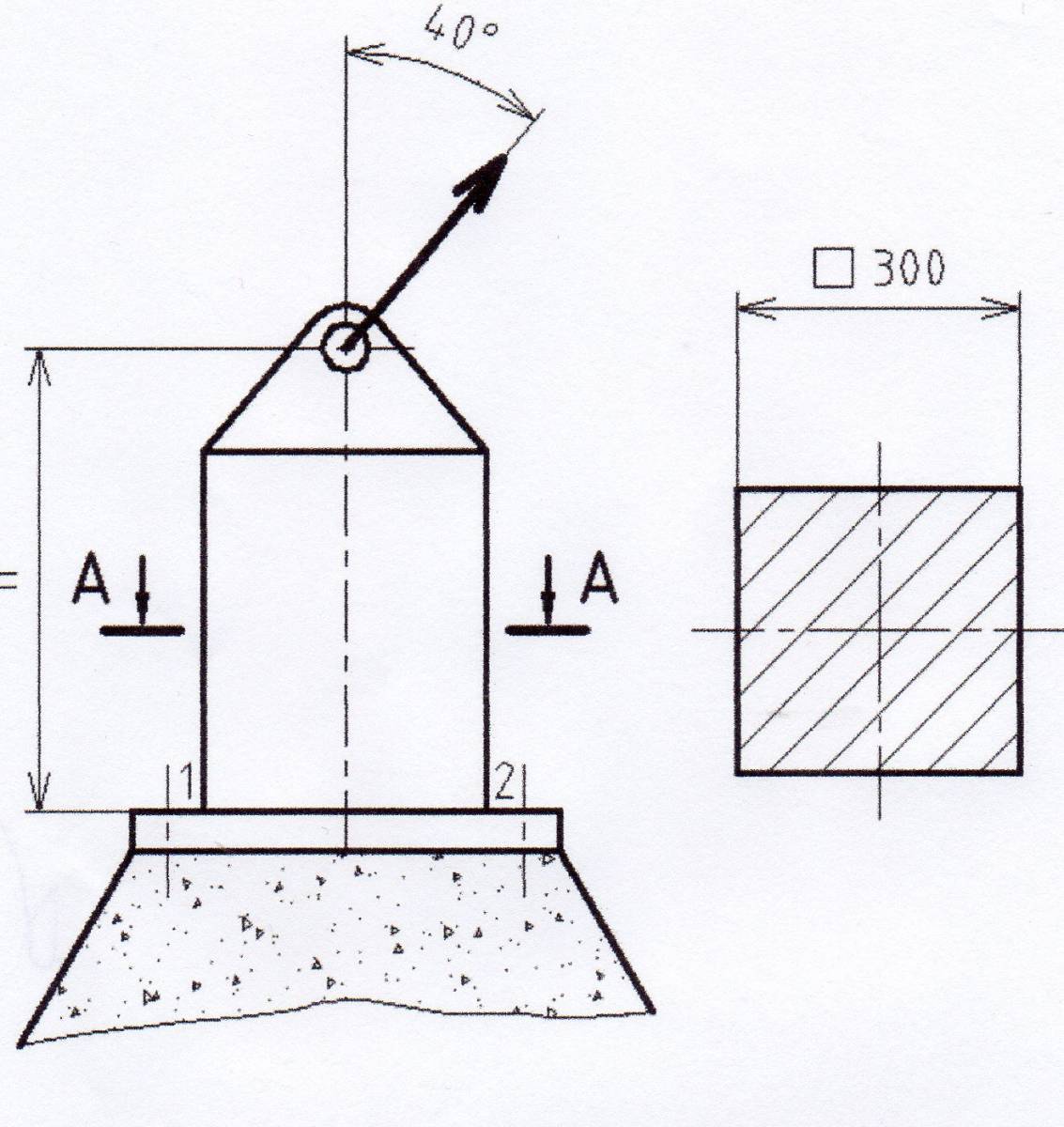

Těmi body 1 a 2 jsou pravděpodobně myšleny osy šroubů, kterými ta součást je připevněna.

Tu sílu je potřeba rozložit na svislou a vodorovnou složku.

F_y = F . cos 40

F_y = 400 . 0,766

F_y = 306,4 kN

F_x = F . sin 40

F_x = 400 . 0,643

Fx = 257,2 kN

Předpokládám, že ty šrouby jsou čtyři. V půdoryse to ale není nakresleno.

Vzhledem k tomu, že vzniká i ohybový moment, tak ve šroubech, který jsou na levé straně. vzniká výrazně větší tahové napětí než ve šroubech, který jsou na pravé straně.

Zamyslím se nad tím v noci a dám sem výpočet - pokud to mezitím nespočítá někdo jinej.

Výška sloupku je v

Zjednodušeně to lze spočítat takto:

F_A je tahová síla vznikající v bodě vzniklá v důsledku momentu složky F_x

F_A = F_x . v : 150

F_A = 257,2 . 60 : 150

F_A = 102,9 kN

F₁ je tahová síla v jednom levém šroubu (pokud tam jsou dva šrouby na levé straně)

F₁ = (F_y + F_A) / 2

F₁ = ( 306,4 + 102,9 ) / 2 kN = 202,7 kN

F_B je tlaková síla vznikající v bodě vzniklá v důsledku momentu složky F_x

F_B = F_x . v : 150

F_B = 257,2 . 60 : 150

F_B = 102,9 kN

F₂ je tahová síla v jednom pravém šroubu (pokud tam jsou dva šrouby na levé straně)

F₂ = (F_y - F_B) / 2

F₁ = ( 306,4 - 102,9 ) / 2 kN = 101,8 kN

Takto jsou zjednodušeně vypočítané síly. Aby bylo možné vypočítat napětí, bylo by potřeba, aby byla zadaná nějaká plocha (např.velikost průřezu šroubu).
