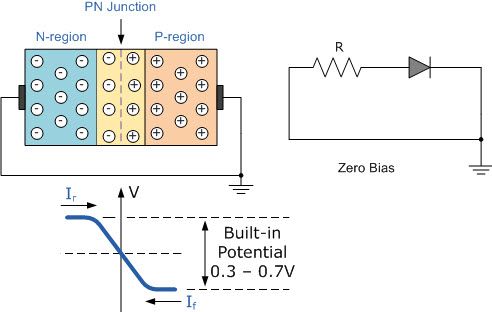

Potřeboval bych, prosím, pomoc s hradlovou vrstvou: mám obrázek zapojeného NP přechodu - nechápu ale graf, respektive nechápu proč není převrácený. Proč nemá P-část kladný potenciál a N-část vice versa a je to obráceně (viz obrázek)? Díky
0x
Váš obrázek máte zřejmě převzatý ze stránky (klikněte na podtržený odkaz), kde je i povídání, sice v angličtině, ale google vám ho celkem srozumitelně přeloží. Je to zbytečně složité. Najděte si jen to důležité jádro, ostatní klidně vynechte. Elektrony jsou záporně nabité, pokud někde chybí, jsou tak jakési elektronové díry, tento materiál se zdá vůči materiálu s přebytkem záporných elektronů kladnější,
Pokud hledáte i v zahraničních zdrojích, použijte místo pojmu PN přechod pojem P-N junction. Například v článku PN junction diode and diode characteristic - kde máte obrázky polovodičového materiálu P i N.
Hezky česky toto vysvětluje autor na stránkách pedagogické fakulty Jihočeské university. I s pochopitelnými obrázky.

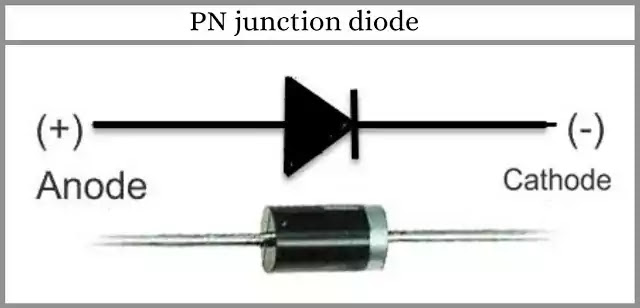

Pro praxi se podívejte na schématickou značku diody, kde šipka označuje směr proudu v propustném směru a čárka označuje katodu. I na skutečné diodě je nějakou značkou, proužkem, čárkou, výstupkem, tečkou apod, označena katoda.
