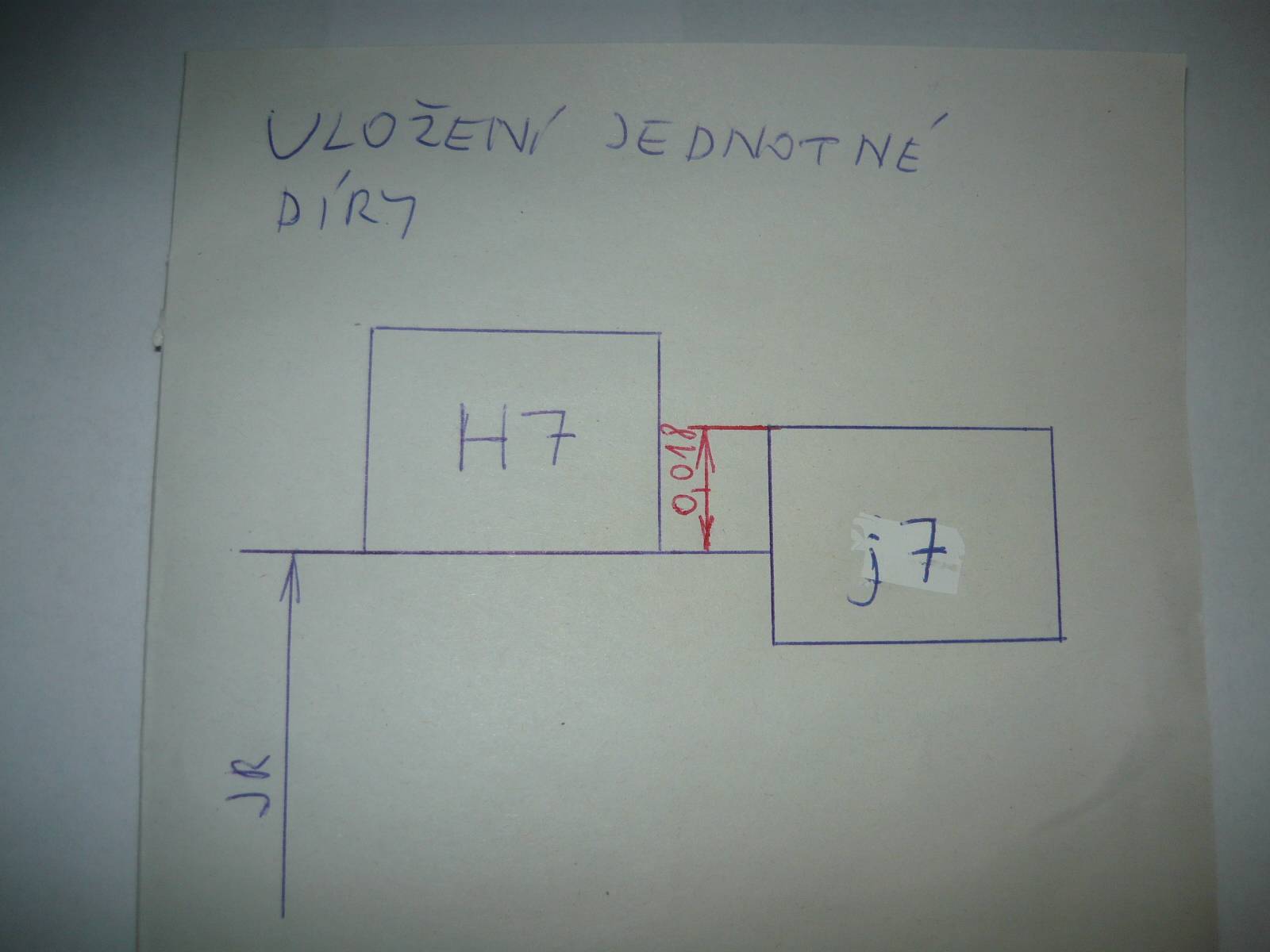

Soustava jednotné díry znamená, že poloha tolerance díry je H.
Dle zadání úlohy je možné zvolit stupeň tolerance i rozměr.
Takže příkladem může být např, uložení 60 H7 / j7
Tady je odkaz na tabulku velikostí tolerance
EI = 0 mm
ES = 0,030 mm
ei = - 0,012 mm
es = 0,018 mm
Tedy daní uložení je přechodné v rozmezí hodnot 60 mm a 60,018 mm
----
Druhý příklad a obrázky ještě přidám
doplněno 02.03.21 22:09:

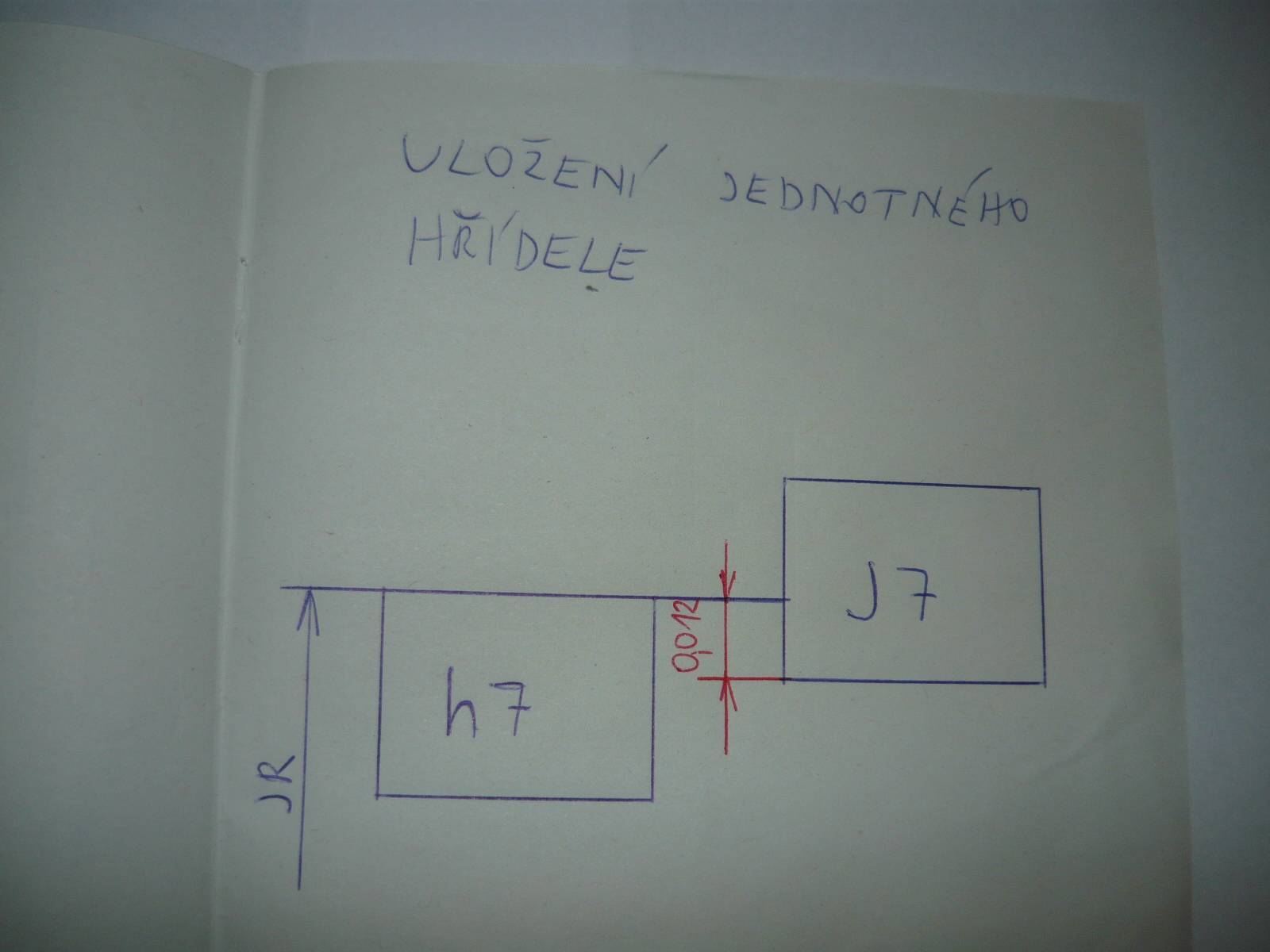

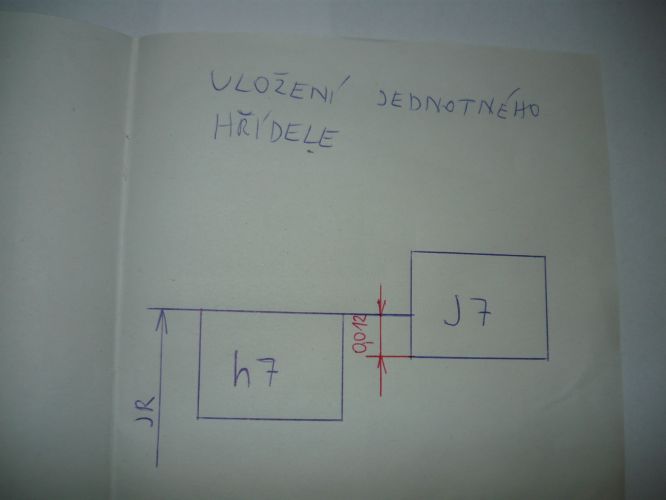

Soustava jednotného hřídele znamená, že poloha tolerance hřídele je h.
Dle zadání úlohy je možné zvolit stupeň tolerance i rozměr.
Takže příkladem může být např, uložení 60 J7 / h7
EI = - 0,012 mm
ES = 0,018 mm
es = 0 mm
ei = - 0,030 mm
Tedy dané uložení je přechodné v rozmezí hodnot 59,988 mm a 60 mm.
