Rys číslo 9 - poslední rys

Od: michaeljorg odpovědí: 10 změna:

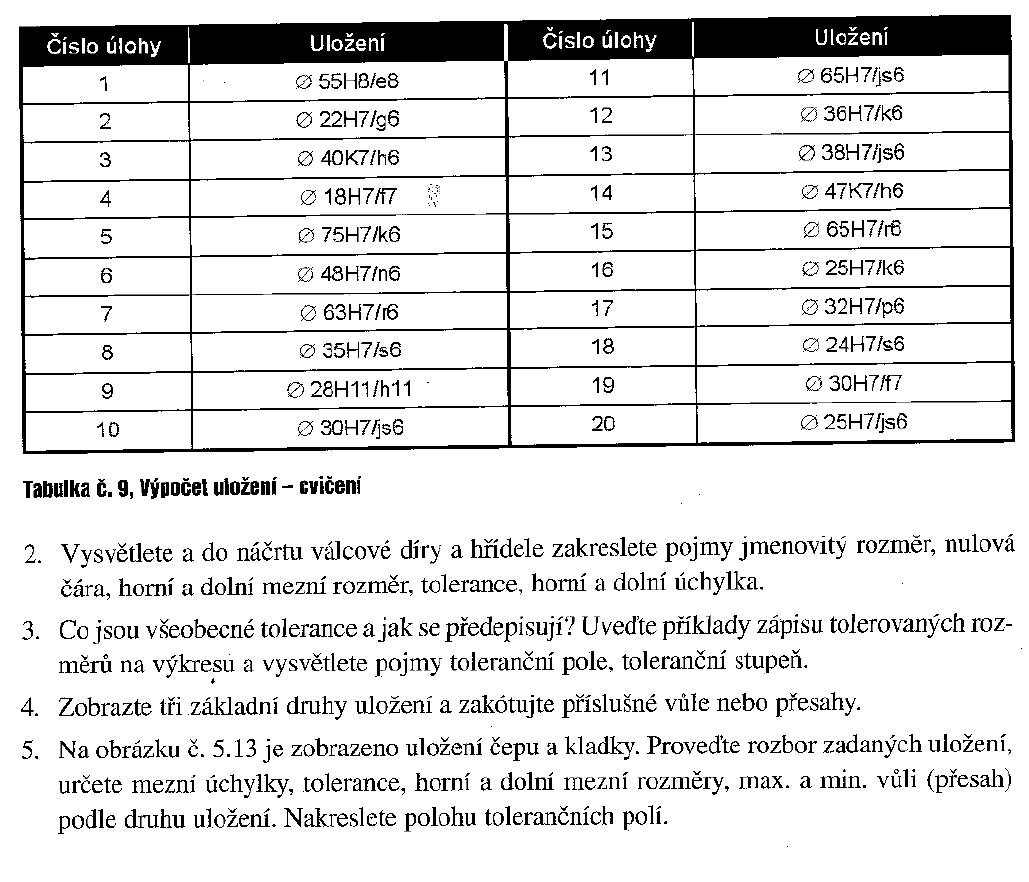

Dobrý den potřeboval bych pomoci s otázkou číslo 5 ze strany 105. Potřebuji vědět výpočet a nákres polohy tolerančních polí. Děkuji moc všem za pomoc.





10 odpovědí na otázku
Řazeno dle hodnocení





michaeljorg
hodnocení

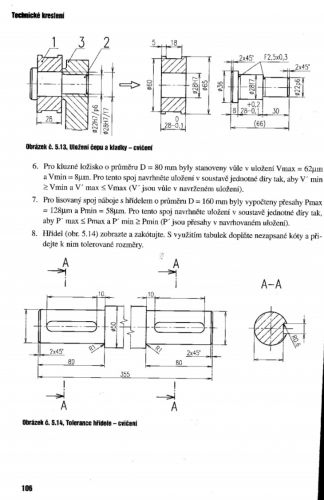

Nevím z jakého důvodu, ale bohužel se mi tam nenahrála fotka, tak to vkládám ještě jednou.

michaeljorg
18.02.21 17:42
hodnocení

Rys číslo 9 - poslední rys

Poznámka na okraj:

Nejsem si jistý, jestli tak, jak je to nalresleno v tom obrázku, jestli by ta kladka mohla takto být vhodně uložena v nějakém držáku.

--------------------

K výpočtu a k popisu uložení:

a)

Uložení kladky na čepu je : H7 na f7.

Je to uložení se zaručenou vůlí. Je to tak proto, aby bylo možné kladku na čep snadno nasadit a aby se kladka na čepu mohla otáčet - při pravidelném promazávání.

b)

Uložení čepu v držáku je : H7 na p6

Je to uložení se zaručeným přesahem. Tedy čep je do držáku nalisován (možná za tepla) , aby bylo zajištěno, že nenastane osový pohyb při používání kladky.

----------

Výpočty a obrázek ještě přidám.



hodnocení

0x

Zdravím,

mohl bych to udělat večer. Ale potřeboval bych upřesnit, o kterou z těch otázek z toho obrázku se jedná. Pokud je to otázka 5, tak je potřeba sem přidat ještě ten nákres.

michaeljorg
hodnocení

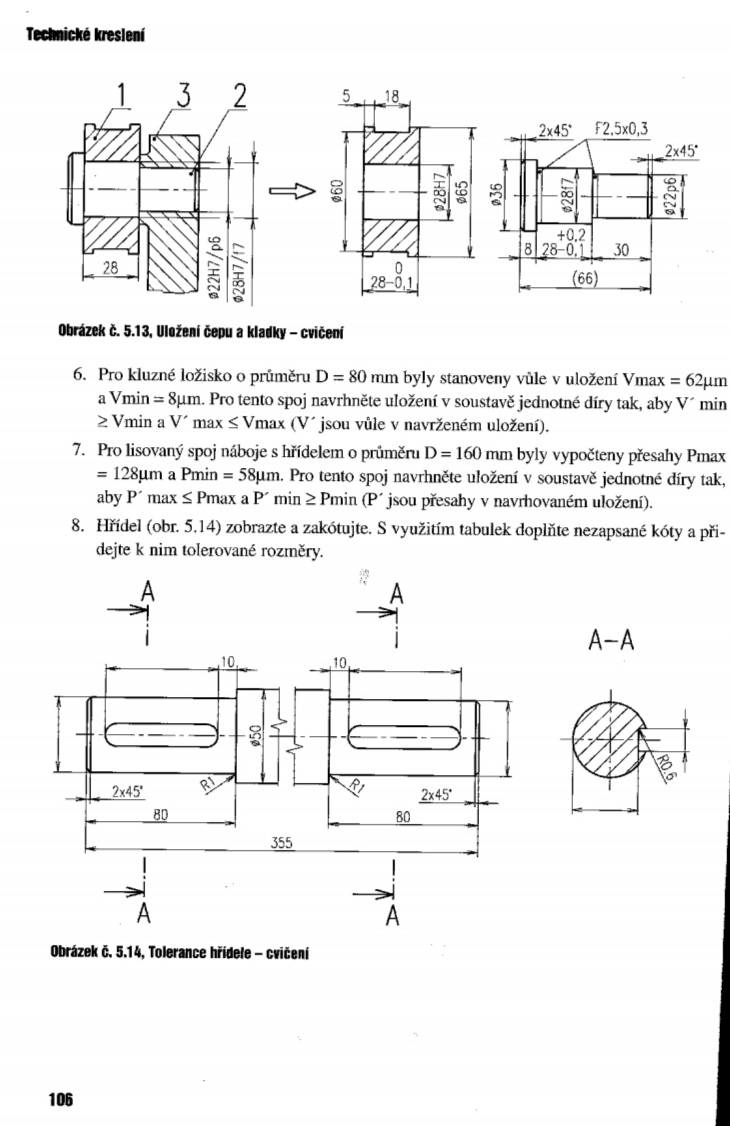

Dobrý den, ano je to otázka číslo 5. Zde Vám posílám obrázek uložení čepu a kladky. Děkuji moc za pomoc.
michaeljorg
hodnocení

Zde posílám.
Rys číslo 9 - poslední rys #2



hodnocení

0x

Poznámka na okraj:

Nejsem si jistý, jestli tak, jak je to nalresleno v tom obrázku, jestli by ta kladka mohla takto být vhodně uložena v nějakém držáku.

--------------------

K výpočtu a k popisu uložení:

a)

Uložení kladky na čepu je : H7 na f7.

Je to uložení se zaručenou vůlí. Je to tak proto, aby bylo možné kladku na čep snadno nasadit a aby se kladka na čepu mohla otáčet - při pravidelném promazávání.

b)

Uložení čepu v držáku je : H7 na p6

Je to uložení se zaručeným přesahem. Tedy čep je do držáku nalisován (možná za tepla) , aby bylo zajištěno, že nenastane osový pohyb při používání kladky.

----------

Výpočty a obrázek ještě přidám.


doplněno 20.02.21 07:27:

Tady je odkaz na stránku, kde jsou hodnoty tolerancí

mikon-tools.cz/...

a) Uložení 28 H7/f7

JR je jmenovitý rozměr.

JR = 28 mm

EI je dolní mezní úchylka díry.

EI = 0 mm

ES je horní mezní úchylka díry

ES = 0,021 mm

ei je dolní mezní úchylka hřídele

ei = - 0,041 mm

es je horní mezní úchylka křídele

es = - 0,020 mm

HMR je horní mezní rozměr díry

DMR je dolní mezní rozměr díry

HMR = JR + ES

HMR = 28 + 0,021 = 28,021 mm

DMR = JR + EI

DMR = 28 + 0 = 28 mm

hmr je horní mezní rozměr hřídele

dmr je dolní mezní rozměr hřídele

hmr = JR + es

hmr = 28 - 0,020 = 27,980 mm

dmr = JR + ei

dmr = 28 - 0,041 = 27,959 mm

Vmax je maximální možná vůle

Vmin je minimální možná vůle

Vmax = HMR - dmr

Vmax = 28,021 - 27,959

Vmax = 0,062 mm

Vmin = DMR - hmr

Vmin = 28 - 27,980

Vmin = 0,020 mm

----

b) Uložení 22 H7/p6

JR je jmenovitý rozměr.

JR = 22 mm

EI je dolní mezní úchylka díry.

EI = 0 mm

ES je horní mezní úchylka díry

ES = 0,021 mm

ei je dolní mezní úchylka hřídele

ei = 0,022 mm

es je horní mezní úchylka křídele

es = 0,035 mm

HMR je horní mezní rozměr díry

DMR je dolní mezní rozměr díry

HMR = JR + ES

HMR = 22 + 0,021 = 22,021 mm

DMR = JR + EI

DMR = 22 + 0 = 22 mm

hmr je horní mezní rozměr hřídele

dmr je dolní mezní rozměr hřídele

hmr = JR + es

hmr = 22 + 0,035 = 22,035 mm

dmr = JR + ei

dmr = 22 + 0,022 = 22,022 mm

Pmax je maximální možný přesah

Pmin je minimální možný přesah

Pmax = hmr - DMR

Pmax = 22,035 - 22

Pmax = 0,035 mm

Pmin = dmr - HMR

Pmin = 22,022 - 22,021

Pmin = 0,001 mm

Poznámka: zaručený přesah je sice minimálně 0,001 mm. Nemyslím si ale, že by takové uložení čepu stačilo k tomu, aby bylo zamezeno axiální síle (tedy síle ve směru osy čepu).

----------

Obrázek přidám odpoledne nebo večer


doplněno 20.02.21 20:28:

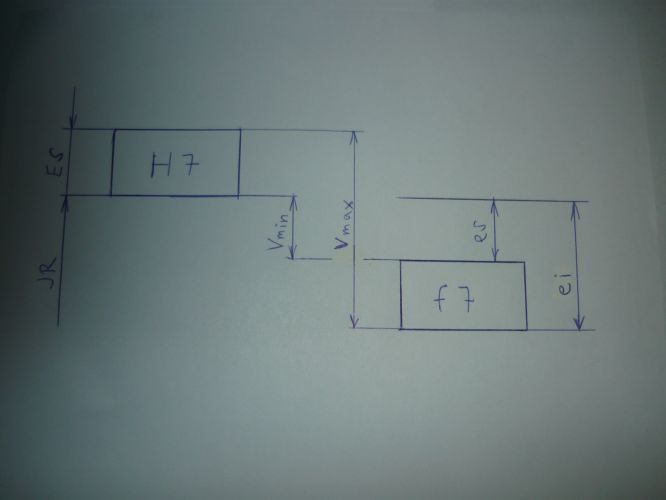

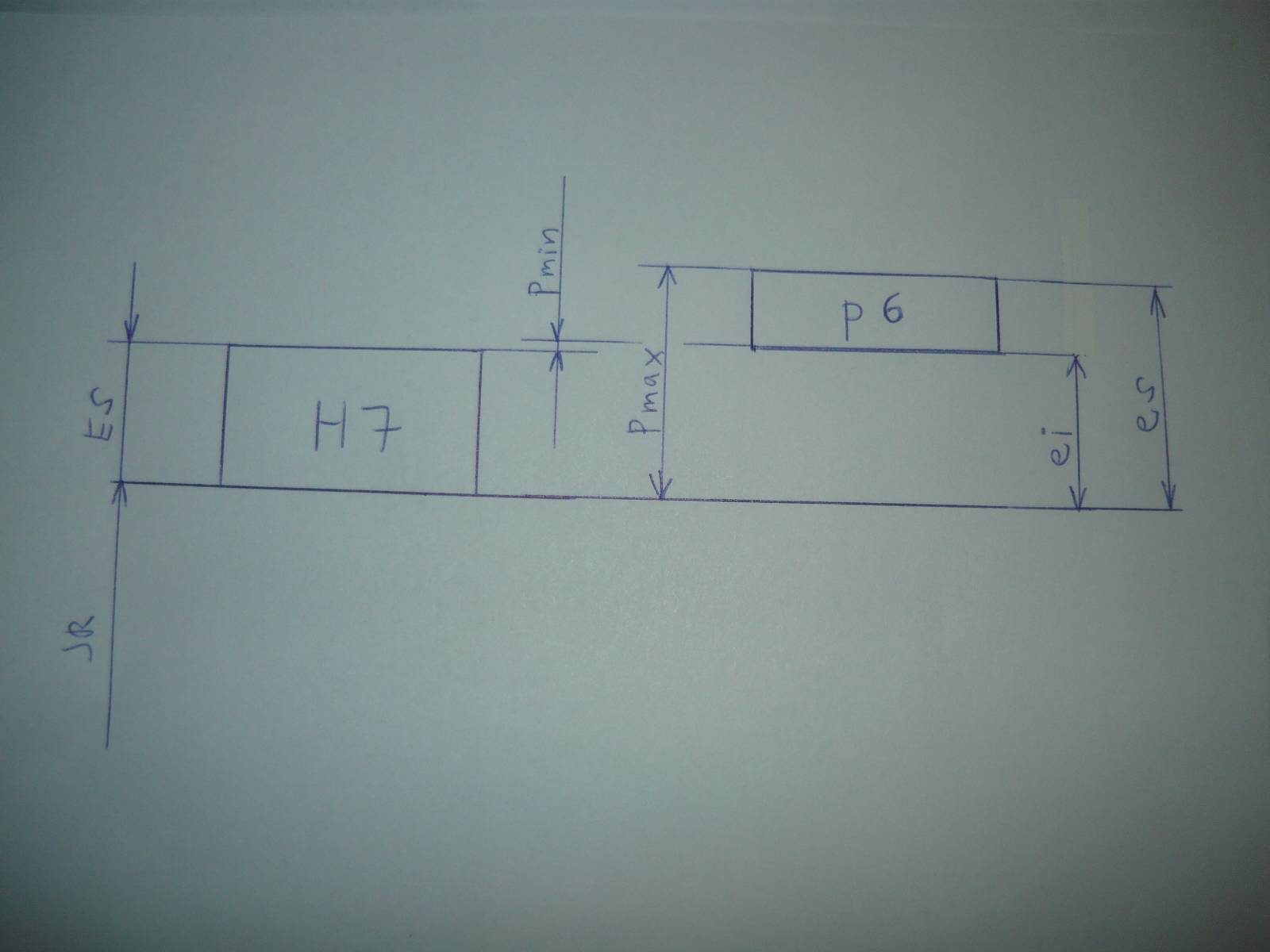

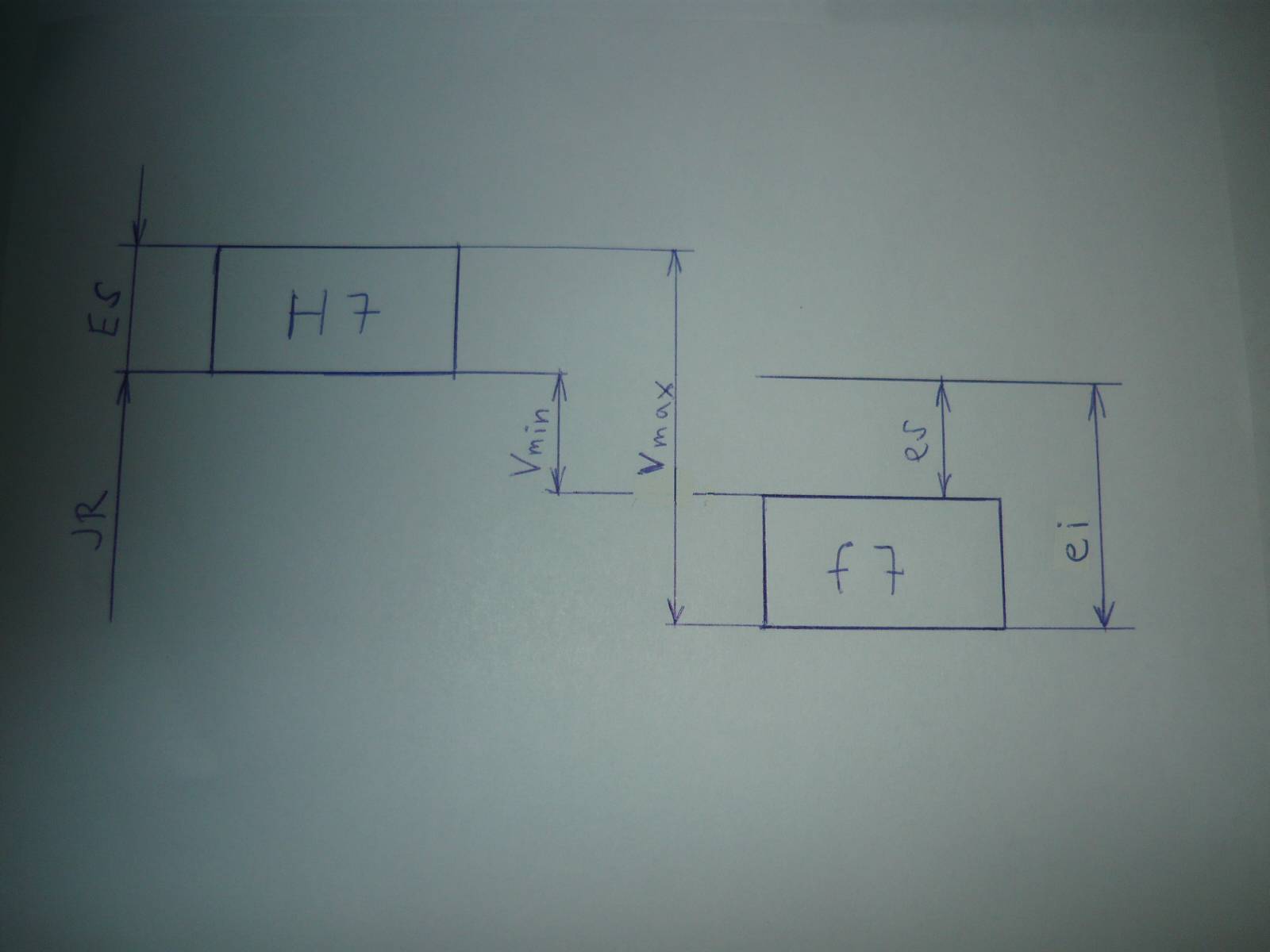

Tady jsou ty obrázky. Je to v měřítku 1000 ku 1.

Výška obdélníčku H7 je 21 mm. Na šířce nezáleží. Dal jsem šířku 40 mm.

Výška obdélníčku f6 je taky 21 mm.

---

Výška obdélníčku H7 na druhém obrázku je stekná.

Výška obdélníčku p6 je 13 mm.

Na šířce nezáleží, tak jsem jí dal taky 40 mm.

Rys číslo 9 - poslední rys #3
Rys číslo 9 - poslední rys #4
michaeljorg
hodnocení

Děkuji mnohokrát.
