Výpočet, polotovar, jsem v koncích.

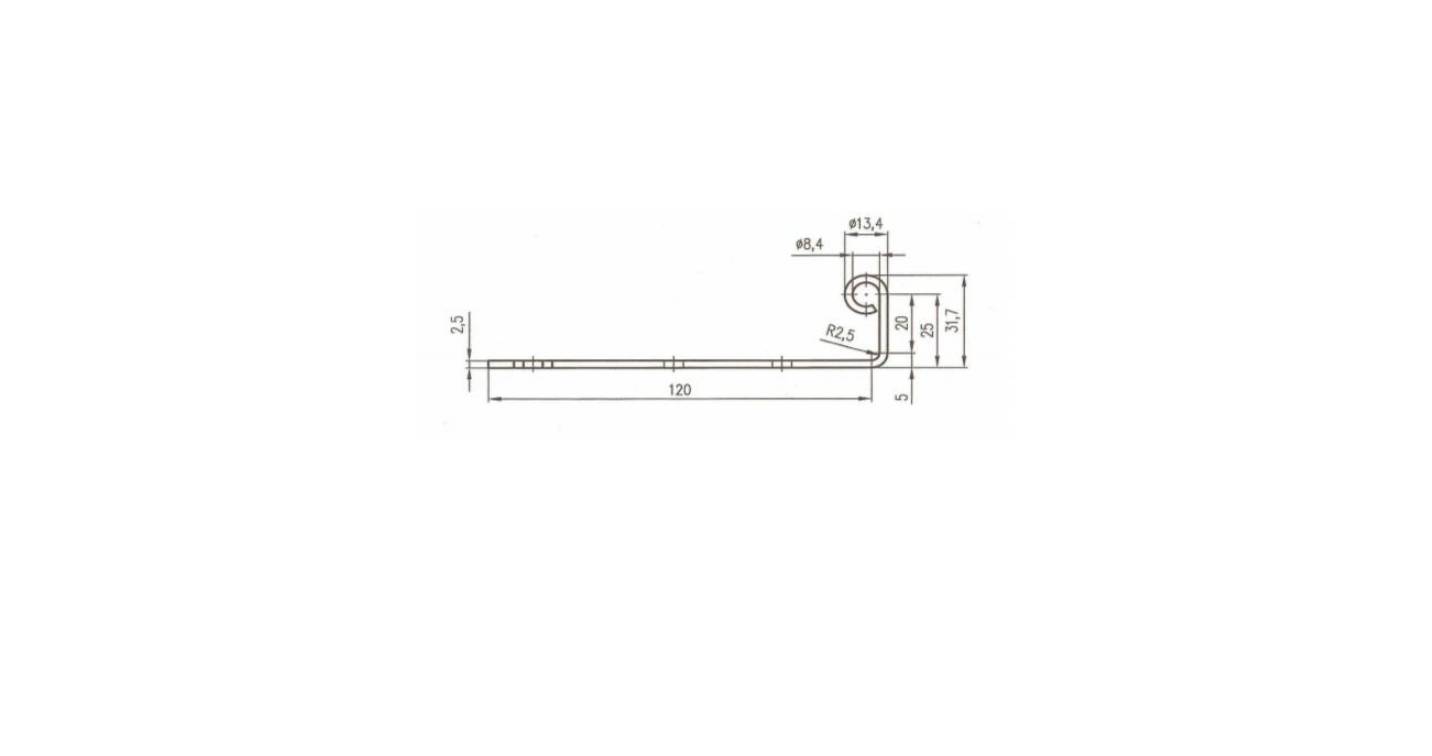

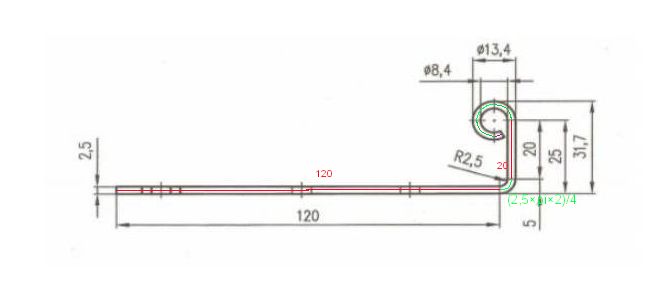

K délce toho "ochcapku" za 3/4-ní kružnicí: Pokud přijmeme teorii, že plech je uzavřený na dotyk, potom není nic jednoduššího, než si spočítat úhel nad oněch 270°. Vyjdeme z pravoúhlého trojúhelníka, kde přepona je R=13,4/2=6,7mm, jedna z odvěsen r=8,4/2=2,1mm. Tyto strany pak svírají úhel α, r/R=cosα; α=51,18°.

Hledaný úhel je pak doplňkem do 90°, tedy 38,82°, celkový úhel opásání tedy 308,82°, nepoužil jsem jiné znalosti, než znalosti prvního ročníku SŠ, rozvinutou délku tedy musí spočítat každý průmyslovák.

prostě to narovnáš, ale musíš dopočítat délku oblouků

Rozdělit na čtyři díly: spočítat délku rvného dílu,dlouhého,pak čtvrtkruh,délku rovného dílu krátkého a celý kruh.Kotování je v pořádku.

Při rozvinutí by měla být zachována délka vnitřku, tedy 2,5/2=1,25 od kraje. Obvod elipsy je o≈pi×√ (2×(a×a+b×b)); a=(13,4-2,5)/2; b=...; ten kousíček přes 3/4 elipsy se má dotýkat?

Jejda na obrázku není to elipsa, je to kružnice, obrázek byl deformovaný proto jsem uvažoval o elipse

a ty neumíš spočítat obvod kruhu, když záš poloměr: nebo jen části kruhu?

Vyřešil bych to tak, že bych spočítal délku střední čáry.

Tedy celkově jsou na tělese dvě rovné délky a dva oblouky. První oblouk je o úhlu 90 stupňů (což je délka čtvrtiny délky příslušného kruhu). Je potřeba spočítat úhel druhého oblouku.

Délka druhého oblouku je délka 3/4 kruhu+ kousek.

Vypadá to, že přesný rozměr není zakótován ani na něm příliš nezáleží, protože možná funkcí toho "očka" je akorát zavěšení součásti na nějakou válcovou plochu.

Jo taky mi to dal učitel a fakt nvm

na tom není nic složitého, jen se vám nechce myslet a použít vzorce co jste zapomeli, nebo nikdy neznali, tak si je najděte.
Hlavně se to počítá pro střední délku toho várobku...

RD = 120 + 5,9 + 20 + 28,5 = 174,4mm

Obvod kruhu a kruhovú výseč snáď vieš spočítať. To očko som odhadol že je kruhová výseč 300 stupnov. Ako už bolo spomenuté v ohybe sa rozvinutá dĺžka počíta po vlákne idúcom stredom hrúbky materiálu (aj keď to neni tak úplne pravda ale nechcem ti tým nateraz motať hlavu).
