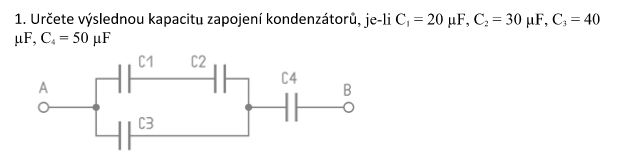

Potřeboval bych pomoci s úlohou do elektroniky, momentálně bereme kondenzátory, ale bohužel já nedával pozor a teď to musím dohánět, údajně jsou dva typy zapojení - sériové a paralelní. Co jsem vyvodil tak tento je pralelní a kapacita paralelního spojení kondenzátrou je rovna součtu kapacit jednotlivých kondenzátorů, čiže by mělo stačit hodnoty sečíst - takže 140uF. Tohle mi ale přijde příliž jednoduché a podezřelé tak se obracím na vás. Jak se dostanu k výsledku?
2x
Především je zapojení sérioparalelní. Takže nejdřív spočítáte kapacitu kondenzátorů C1 a C2, zapojených v sérii (C12), pak spočítáte paralelní kombinaci C12 a C3 (C123) a nakonec sériovou kombinaci C123 a C4.
Příslušné vzorečky předpokládám znáte.
doplněno 20.01.21 21:22:
@jakub42: Pro sériové zapojení 1/C12 = 1/C1 + 1/C2, po úpravě C12 = (C1 x C2)/(C1 + C2). Analogicky poslední sériovou kombinaci.
Pro paralelní zapojení C123 = C12 + C3.
doplněno 20.01.21 21:26:
V rychlosti jsem to skoro z hlavy spočítal a výsledek by měl být 25,48uF. Tedy pokud jsem se někde nesekl.
C12 my podle (C1 x C2)/(C1 + C2) vyšlo 650. poté C12 + C3 což je 690, nechápu jak jste díky těmto vzorečkům přišel na 25,48uF a také je zde ještě C4. Omlouvám se za zdržování ale snažím se to pochopit.
C1 x C2 = 600. C1 + C2 = 50. 600/50 = 12, né 650. Kde používám lomítko, znamená to "děleno"! Takže můžeš pokračovat.
Ach jo! 52 x 50 = 2600. 52 + 50 = 102. 260/102 = 25,49. Já jsem se o setinu upsal, sorry, překlep. Ale neumím dojít k výsledku 28,26.
