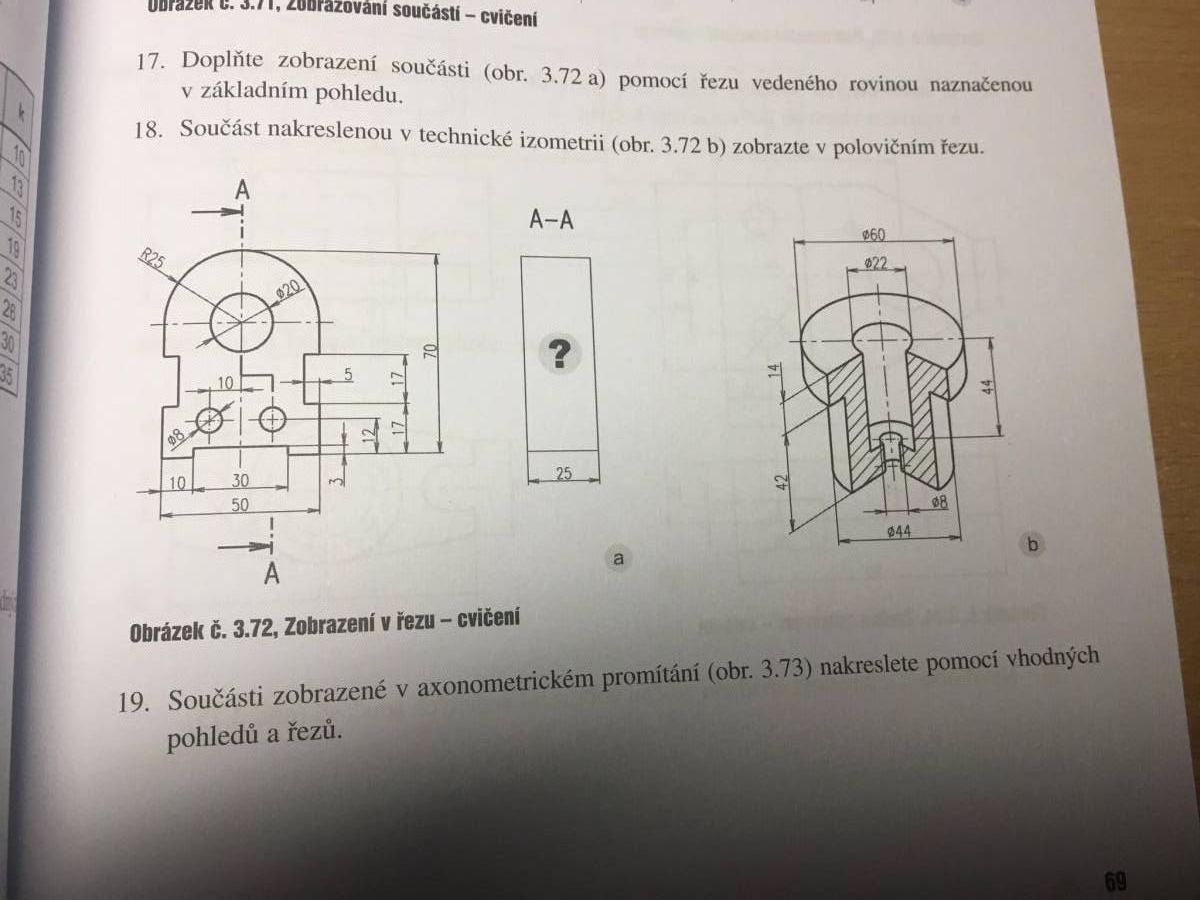

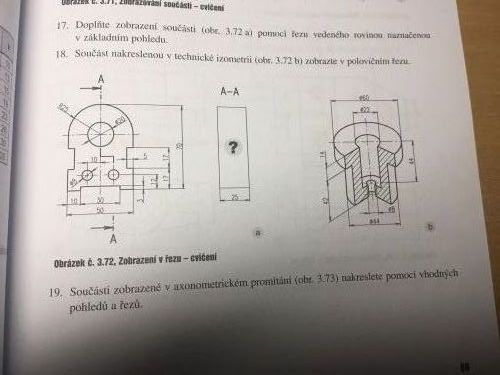

Dobrý den potřeboval bych pomoct s tímto rysem do Technické dokumentace. Moc si s tím nevím rady. Děkuji moc předem.
5x
Ja tomu rozumim dost na to, abych vedel, ze je to vzhuru nohama.
-

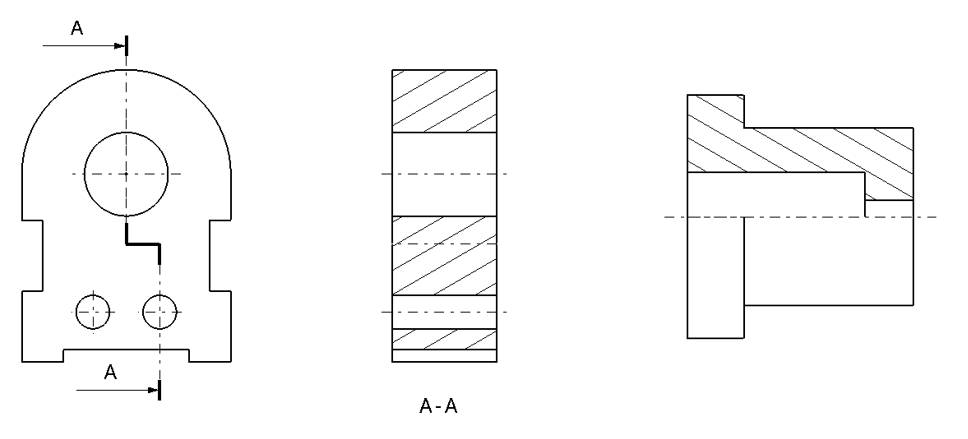

V bocnim pohledu se doplni pouze:
5 tlustych plnych car - 4 v mistech, kde rez vstupuje a vystupuje z der a jedna pro naznacni dolni odsazene hrany.
2 tenke cerchovane cary znacici osy der
3 plochy vysrafovane pod stejnym uhlem tenkou plnou carou v mistech, kde rez prochazi plnym materialem.
Volitelne je mozno pridat dve tenke carkovane cary do mist, kde se promitaji dve neviditelne hrany bocniho odsazeni.
-
Soucast pro zobrazeni v polovicnim rezu je valcova. Tedy narysuj si ji tak jak vypada z pudorysu nebo narysu. Nejprve z vnejsku - dva valce ruznych prumeru. Pak pridas polovicni rez - bud nad osu nebo pod osu (respektive vlevo nebo vpravo od osy, pokud soucast nakreslis na stojato), dokreslis poloviny dvou valcu znacicich vnitrni dutiny. Plny material vysrafujes.
Fakt by me zajimalo, co vas v te skole uci.
Byt vasim ucitelem, tak se stydim, ze ani z domu nevylezu.
Učitel za to nemůže. Být v eufórii po jointu a klepat se kdy sednu k Facebooku, to to pak moc nemyslí
4x
Daná úloha chce aby jsi těleso, jež je zobrazeno a kde je znázorněn i daný řez tělesem zakreslil v řezu, včetně vyznačení všech vnitřních částí tělesa.
Tudíž, musíš použít svou učebnici technického kreslení, popřípadě sešit se zápisky a s touto pomocí provést v tvých očích těžkou úlohu.
Nevím přesně co nechápeš na zadání?
K zakreslení použiješ výkres A-A (tedy výkres řezu), který je znázorněn s otazníkem. Musíš jej tedy zakreslit v měřítku a zakreslit, vyšrafovat dané vnitřní části.
Pokud nemáš po ruce učebnici, tak zde malá pomoc:
jinak vem papír a přilož ho na místo kterým je řez veden. Nech odkrytou jen tu část výkresu, na kterou se máš dle šipky (tedy směr pohledu) dívat. Pak pomyslně vem a představ si, že dané těleso položíš. Ten papír má být jako pila nebo řezačka s kterou si daný obrobek rozřezal. Nyní máš jen jednu polovinu a na ní se máš z pohledu podívat a to co vidíš, přenést na výkres. Výkres musí mít patřičné měřítko.
3x
Je rozdíl, jestli chceš pomoct, nebo vypracovat celý úkol.
Vezmi si trolúhelníkové pravítko a jednou odvěsnou je polož tak, aby bylo současně na horní čářě řezu A-A a na vrcholu oblouku R25. Pak si ke druhé odvěsně (troúhelníkového pravítka) přitlač další pravítko a toto bude tvoje soustava pro řešení.
Druhým pravítkem nesmíš pohybovat. Posouváním troúhelníku po svislém (druhém) pravítku budeš hledat čáry, které protínají naznačený řez.
Takže když budeš posunovat trojúhelníkem, tak prvně narazíš na okraj kružnice průměru 20mm. Tuto okraj kružnice si přeneseš do vedlejšího obrázku. Pak pokračuješ a narazíš na osu kružnice. Takže do vedlejšího obrázku si taky nakreslíš osu. A takto postupuješ až přejedeš troúhelníkem celé těleso.
A protože je to řez, tak musíš ještě rozlišit místa, kde je materiál - ty vyšrafuješ a místa, kde je "díra" - ty vyšrafované nebudou.
