Určete proud I

Od: dominik321 24.11.20 20:20 odpovědí: 12 změna: 25.11.20 09:11

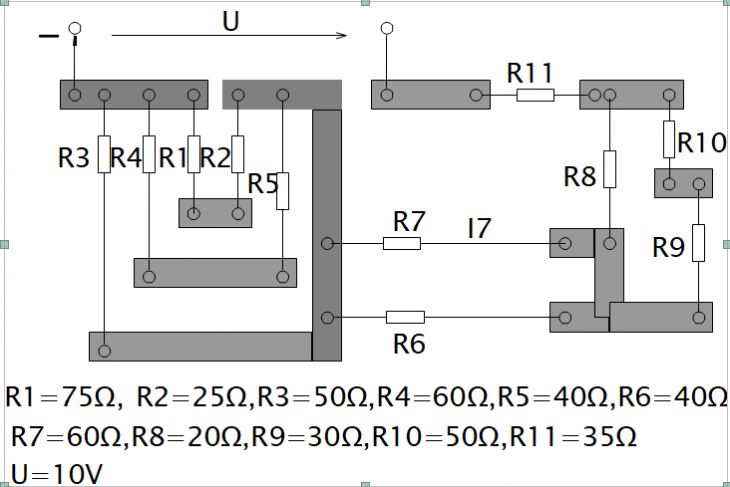

Dobrý den jelikož jsi už vůbec nevím rady a zkusil jsem všechno tak to posílám sem podle obrázku máte zjistit.

Určete proud I odebíraný ze zdroje U = 10V.

Budu moc rád za jakoukoliv pomoc.Předem děkuji.

Odpovědět na otázku Skočit na nejnovější odpověď

12 odpovědí na otázku

Řazeno dle hodnocení

lopezz®

24.11.20 23:00

Možná je to takto:

[přidat komentář]

jjjlll®

25.11.20 09:11

Vypočítat odpor jednotlivých uzlů a sečíst. Bude-li vyžadován výpočet proudu I7, tak spočítat úbytek napětí na druhé sekci a dále klasicky I=U/R.

Skočit na otázku
Vložit novou otázku

[přidat komentář]

lopezz®

24.11.20 20:55

Tady je odkaz na soubor, kde jsou vzorce

elektrotechnika.chytrak.c/...

Je potřeba sestavit složitější rovnici

dominik321

24.11.20 21:35

Takže to U vydělím těmi R akorát ty R od sebe odečtu?

lopezz®

24.11.20 22:13

Je potřeba to rozdělit na jednotlivé uzly. Je to složitější.

lopezz®

24.11.20 22:17

Tady je odkaz na stránku, kde jsou řešené obvody s rezistory

reseneulohy.cz/...

[přidat komentář]

dusger*

24.11.20 22:05

V prvé řadě je potřeba porozumět co to je a jak funguje sério paralelní zapojení. Až tohle pochopíš, rozlož si obrázek na jednotlivé uzly, ty spočítej samostatně, a nakonec proveď celkový součet.

[přidat komentář]

mak*

25.11.20 08:15

I=U/R toť vše. Napětí máš zadané, takže jediný "chyták" je v tom, správně určit které odpory jsou paralalně a které sériově a správně je sečíst.

[přidat komentář]

111®

25.11.20 08:35

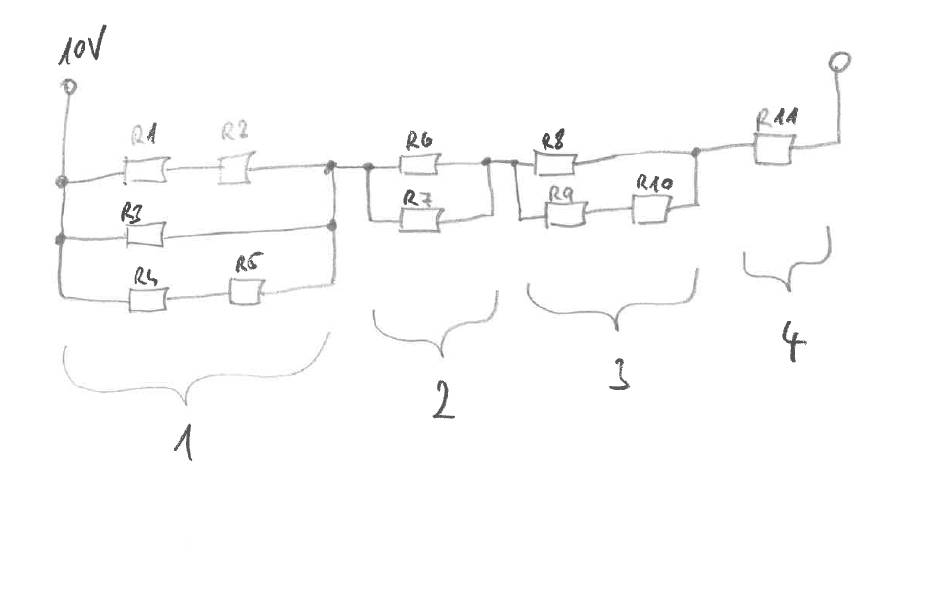

a aby jsi to pochopil , bude třeba to zapojení překreslit...

[přidat komentář]

jenyk®

24.11.20 20:32

Copak všechno jsi zkusil? Kolik papírů jsi popsal?

Je třeba si uvědomit, který odpory jsou zapojený sériově a který paralelně.Jak se chovají sériově a paralelně zapojený odpory jistě víš.

dominik321

24.11.20 20:35

Ano vím, které odpory jsou jak zapojené, ale vůbec nevím jak to počítat,protože mi vždy vyjdou nesmyslná čísla.

jenyk®

24.11.20 20:37

Tak sem dej, vše co jsi zatím spočítal, at se podíváme, kde děláš chybu. Fotka to vyřeší.

[přidat komentář]
