Zdravím,

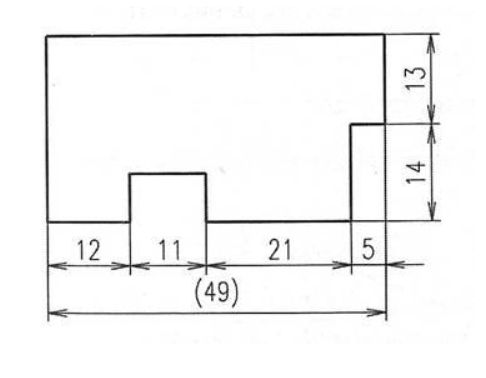

zadání je nekompletní. Z výkresu není např. jasné, jaká je tloušťka součásti (nebo další rozměry),nebo z jakého materiálu je součást. Taky není zadána drsnost povrchu nebo přesnost rozměrů, např. jestli jsou na součásti rádiusy a jaké.
Tady je odkaz na teorii technologických postupů
Pokud je daná součást z nějakého plechu, tak pravděpodobně by to mohlo být vyrobeno vystřižením na střihadle. Pokud je to z nějakého silnějšího materiálu, tak by to mohlo být vyrobeno frézováním. Řezné podmínky (pokud by to bylo vyrobeno frézováním) závisí na materiálu obrobku.
doplněno 21.10.20 12:50:
Tedy nařezat tyč a ofrézovat. Ale na kolik by to bylo upnutí atd., to z tohoto výkresu nelze určit.
Viz. např.
Pokud je ta součást z plechu nebo je tloušťka součásti menší, tak je taky možnost to udělat jako tzv. výpalek, viz. např.
