Jak zaznačit překližku. Technické kreslení

Od: patrik* 28.04.20 14:13

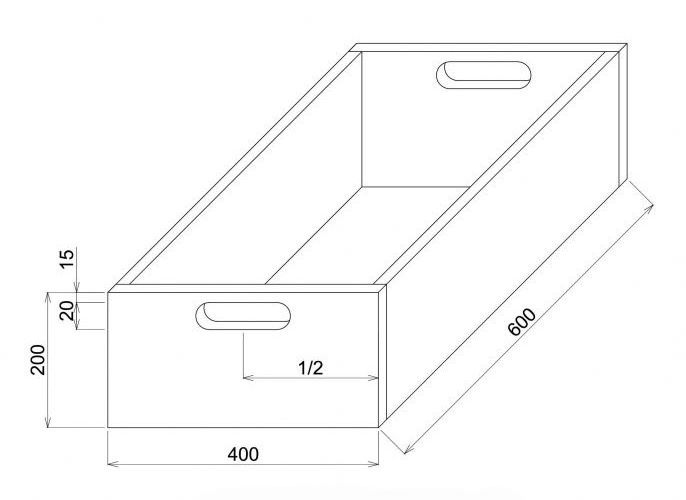

Dobrý den, potřeboval bych pomoct s výkresem v technickém kreslení, učitel nám zadal předmět, který je poměrně jednoduchý, ale jediná věc kterou nevím jak udělat je zaznačení překližky do půdorysu a bokorysu. Pokud by se tu našel někdo tak hodný a ukázal by mi jak by to mělo vypadat, byl bych velice vděčný. Děkuji Informace k obrázku : čela a boky bedny jsou z rostlého borového dřeva tl. 20mm dno je vyrobeno z překližky tl. 4mm dno je osazeno v drážce vše, co néní zadáno si můžete zvolit.

Jak zaznačit překližku. Technické kreslení

5 odpovědí na otázku

Řazeno dle hodnocení

promon®

28.04.20 20:03

Překližka se značí PDP, ve Vašem případě PDP 4. Podle měřítka výkresu se toto označení vpisuje buď do šrafování daného materiálu, nebo na vynášecí čáru.

Bližší nastudujete třeba tady

n-i-s.cz/...

patrik*

29.04.20 14:56

Dobrý den, takže nárys, půdorys a bokorys by měl vypadat nějak takto?

patrik*

29.04.20 14:59

Dobrý den, takže nárys, půdorys a bokorys by měl vypadat tak jako na obrázku? Děkuji za odpověd.

patrik*

29.04.20 15:03

Takže nárys, půdorys a bokorys by měl vypadat tak jako na obrázku? Děkuji za odpověd

patrik*

29.04.20 15:06

Dobrý den, mohu požádat o email? Nemohu zde odeslat obrázek, a nejsem si jistý jak by měl vypadat nárys, půdorys a bokorys. Děkuji za odpověd.
