Pro polici v délce 3500 mm a šířce 400 mm, je pět konzolí tvaru L s šikmou výztuhou. Rozměry konzole jsou 270 mm a 400 mm. Maximální vzdálenost mezi konzolemi je 700 mm. Konzola je připevněná ke zdi hmoždinkou s dovoleným zatížením 500 N v tahu. Pro konzoli je maximální povolené zatížení 150 kg. Jaké je celkové maximální možné zatížení police? Jaké je maximální možné zatížení police v jednom bodě? Je možné zatížit polici zátěží 120 kg na 1 m police?
Pokud uvažuji správně, pak rozvržení konzolí bude 350, 700, 700, 700, 700, 350

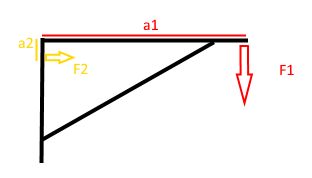

Nevím jak správně spočítat zatížení. Je správně když dám a1=400 mm a a2=270 mm, pak F2=500 N, tak mi vyjde podle vzorce F1*a1 = F2*a2 F1=740 N, tak můžu tvrdit že maximální zatížení police v jednom bodě bude 74 kg? Jak spočítám zatížení celé police?
Teda nějak jsem nepochytil ten zápis, ale pokud počítáte zatížení pouze jedné samostatné konzoly a pokud zátěž působí na rameně 400 mm, pak může být zátěž 500*270/400 = 337,5 [N].
Vadné zadání má ale ještě jednu vadu. Není řečeno, zda police na konzolách jen leží nebo je připevněna. A není řečeno, zda se má police uvažovat jako dokonale tuhá. Protože dokonale tuhá a ke konzolám připevněná police roznese moment na všechny konzoly.
