2x
je to seriově paralelní zapojení.

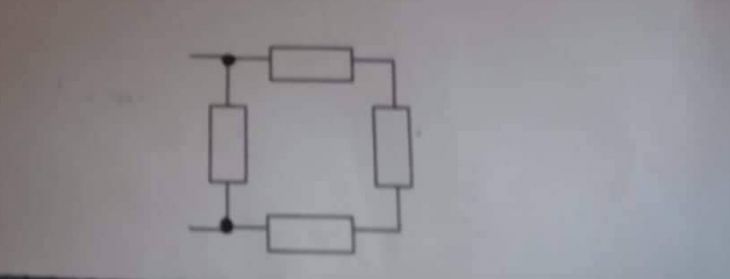

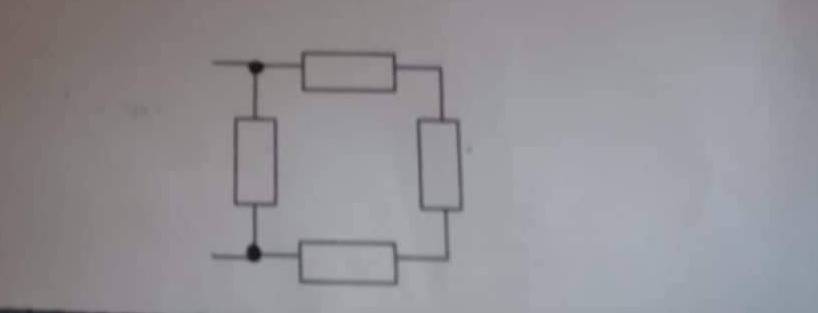

A jak vypočítat výsledný odpor. Dobře se podívej na obrázek, tři odpory napravo jsou v sérii. Dohromady dají 30 ohmů.
Výsledek počítáš ze dvou oporů, R1(ten nalevo)=10 Ohmů, R2 (tři napravo dohromady) = 30 Ohmů
výsledný odpor se vypočítá ze součtu převrácených hodnot.
1/R = 1/R1+1/R2 = 1/10+1/30 = 0,13333
Z 1/R vypočteš R.
R = 1/1,33333 = 7,5 Ohmu
Žádná věda, ne? Když elektrotechnice porozumíš tak zjistíš, že je to docela fajn disciplína.
1x
doplněno 04.02.20 15:43: Takže odpověď ještě jednou.. seriovo-paralelní zapojení
0x

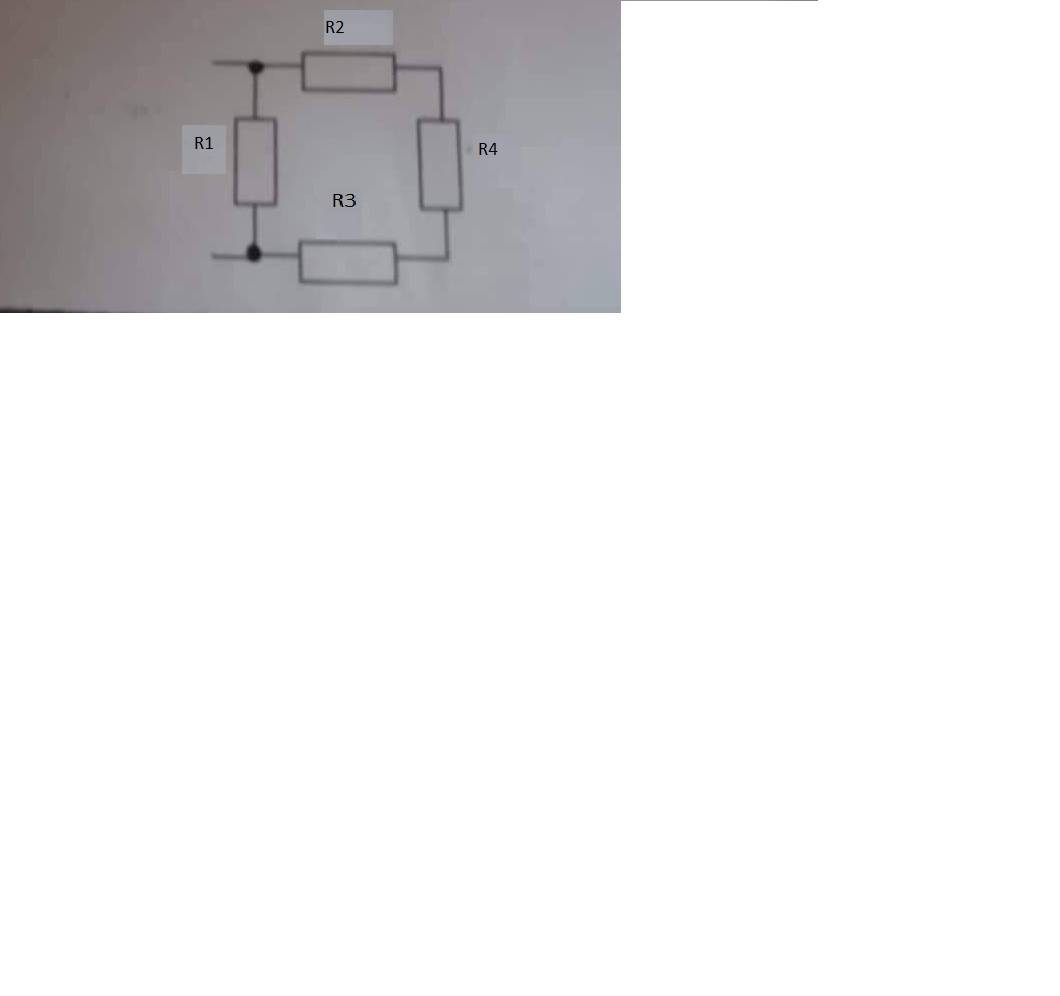

jak? No musíte si ty R nějak označit aby to šlo dosadit do vzorců . Pak třeba Rx= Ŕ2+R3+R4
Rx je oaralelně k R1 a výsledek si označme třeba Rc
Ne výsledek nebude 30 Ohm , to je součet Rx a to paralelně k R1
