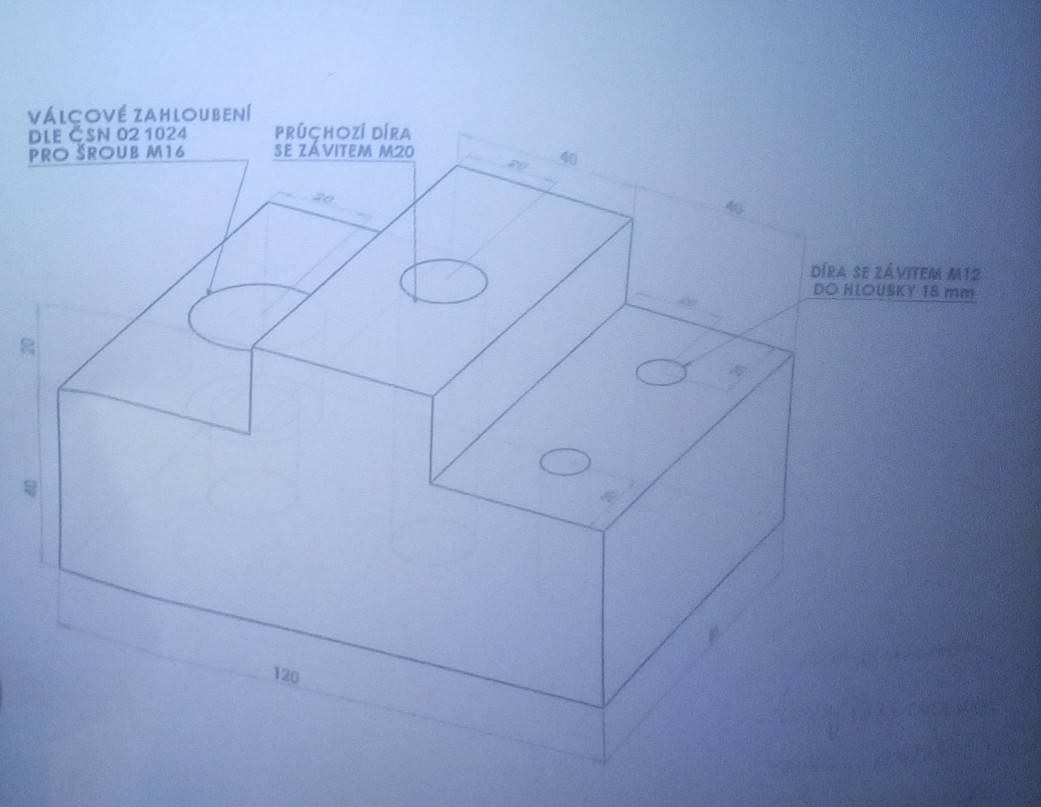

Dobrý večer, nevíte co s tím mám dělat? No, to teda nevíme. Co kdybys nás trochu uvedl do problému. Tohle je zadání nebo tvoje nedokončená práce? Co má být výsledkem? Axonometrický pohled nebo nárys, půdorys, bokorys?
V přiloženém axonometrickém pohledu samozřejmě chybí schematické znázornění závitů, ale to už pan učitel říkal...
0x
0x
Kótování závitů jistě ze školy znáte, nebo se podívejte na učební text v .pdf
Tabulku závitů také jistě máte, nebo se podíveje na rozměr díry pro závit, tedy vnitření průměr, vnější průměr je daný metrickým závitem, například pro M20 je vnitřní rozměr, tedy průměr vrtáku 17,5, atd. (Kliknutím na podtržený text se zobrazí odkazovaná stránka).
0x
Myslím si, že učitel chce, abyste součást nakreslil v řezu a zakótoval závity.
Zakótování závitu v řezu ja např. na straně 34 souboru, na který je první odkaz,
Označení řezů je např. na stranách 52 až 60 souboru, na který je druhý odkaz nebo např. na stranách 30 a 31 souboru, na který je třetí odkaz
