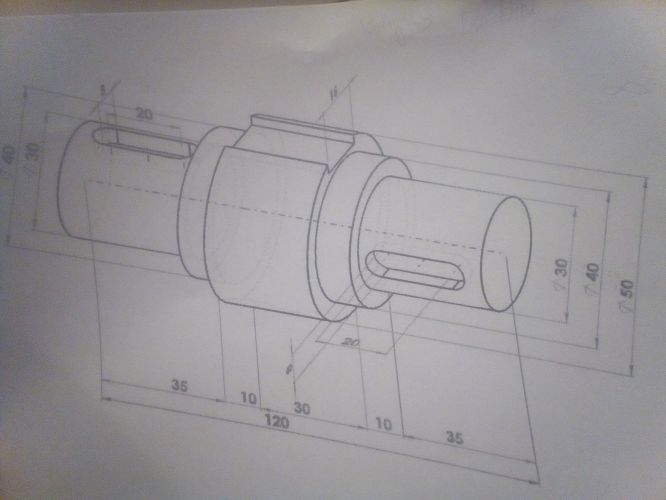

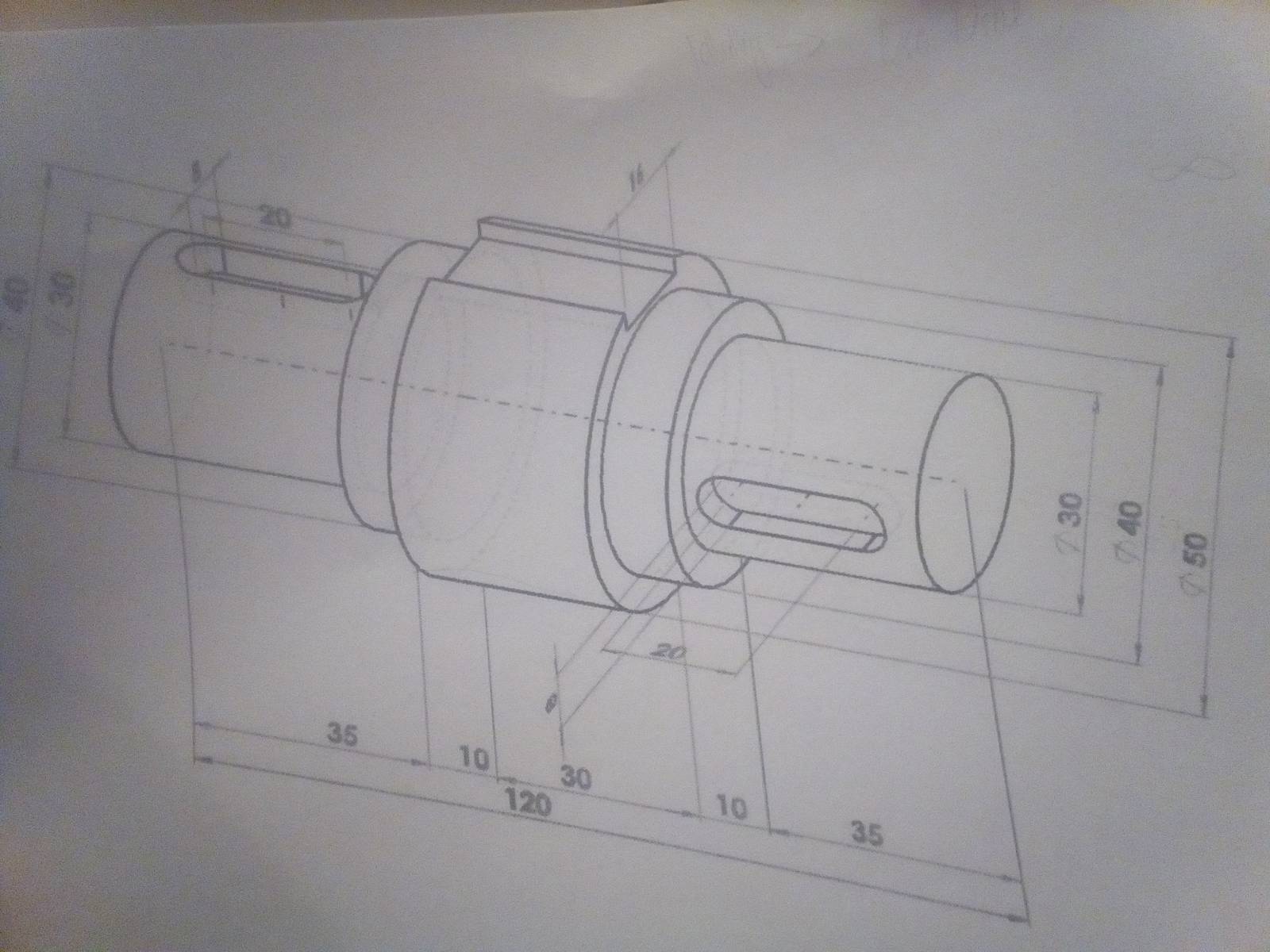

Na tom obrázku hřídele jsou dvě drážky pro pero (na průměrech 30 mm). Ta drážka na průměru 50 mm není pro pero.
Jak se kreslí a kótuje drážka pro pero je např. v souboru na který je odkaz (na straně 6)
D je 30 mm, rozměry t, b je potřeba vyhledat ve strojnických tabulkách dle průměru na hřídeli (tedy 30 mm)
Tady je odkaz na soubor, kde jsou na straně 4 rozměry pro pera těsná
pro průměr 30 je b = 8 mm , t = 4,1 mm takže rozměr oznmačený D- t je 25,9 mm
Samozřejmě je potřeba doplnit tolerance
Druhá drážka je vůči první drážce pootočená o 90 stupňů, takže ta druhá drážka bude nakreslená podobně, jako drážka na obrázku na straně 10 v souboru, na který je tento odkaz
