Dobrý podvečer, učitel nám řekl, že máme udělat pohledy: nárys, bokorys, půdorys. Bohužel nevím, jak to má vypadat. Mohl by jste mi dát nějaké rády od čeho bych se mohl odpíchnout? Děkuji
2x

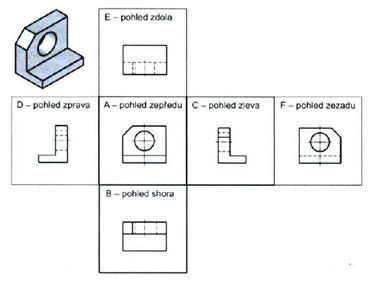

Tak ještě jeden tip, jak nám to v prváku na průmce vysvětlovali:
Předmět umístíte do krabice od bot, stěny rovnoběžně se stěnami krabice. Kouknete na něj shora a to, co vitíte, nakreslíte na dno (na stěnu za předmětem). Kounete zepředu a to co vidíte, nakreslíte dozadu (opět na stěnu za předmětem), kouknete zleva a předmět nakreslíte na pravou stěnu krabice (opět na stěnu za) a tak dále.. Nakonec krabici "rozbalíte". Tzn. rozstřihnete svisle v rozích a srovnáte do roviny. Na zadní straně je nakreslen nárys, vpravo pohled zleva (pravý bokorys), vlevo pohled zprava (levý bokorys), na dně půdorys...
A když tohle zvládnete, může vás to živit celý život.
2x

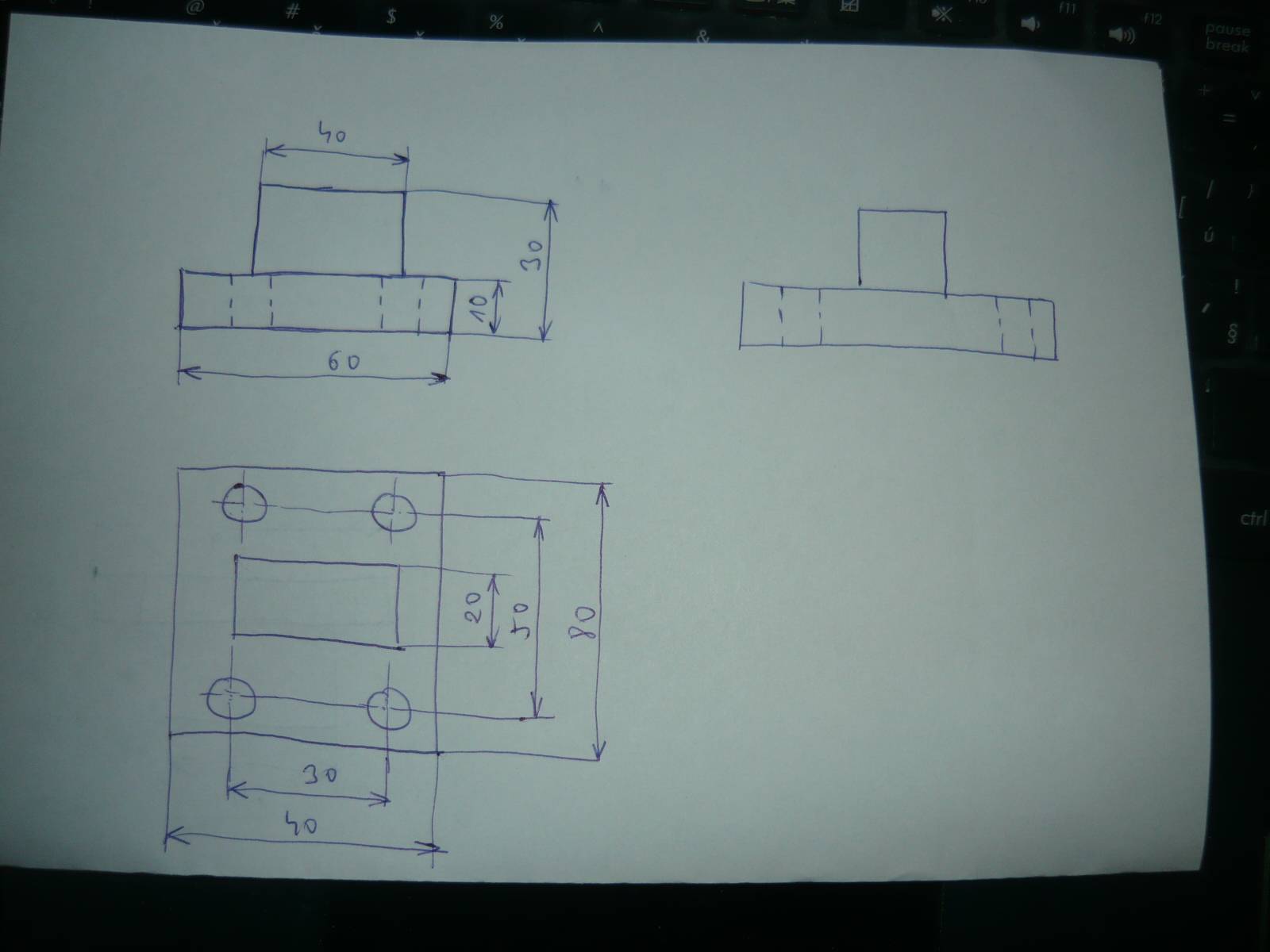

Tady je náčrt. Skutečný výkres má být tak, že rozměry jsou přesně. Stačí měřítko 1:1, takže rozměry v milimetrech. Čáry obrysů jsou silnější, čáty kót a neviditelných hran jsou menší tloušťkou. Vzdáůlenost kót se dělává 10mm. ˇObrysy hran v nárysu a půdorysu musí být "v jedné lajně", tedy pod sebou a stejně tak obrysy čar nárysu a bokorysu.
0x
Co máš doma za možnosti a za nářadí? Třeba překližku, špalíky dřeva, krabici z vlnkovaného papíru nebo kousky polystyrenu?.
Prostě najdeš třeba překličku a z ní vyřízneš obdélník a vyvrtáš do překližky čtyři otvory. Na rozměrech nezáleží. Z polystyrenu potom nožem vyřízneš menší obdélník a ten pomocí tavné pistole přilepíš na překližku.
Tím máš vyrobený model a teď si model položíš na stůl a podíváš se na model ze shora. Všechno co uvidíš nakreslíš jako půdorys.
Pak necháš model bez hnutí na stole, ale podíváš se na model zepředu. To co vidíš a nakreslíš bude nárys.
Pak zase necháš model bez hnutí na stole a podíváš se na model z boku. To co uvidíš bude bokorys.
