Možná by Vám pomohlo, podívat se na postup v příkladech v souboru, na který je odkaz
Jsou to ale příkaldy řezů trojbokého a pětibokého hranolu.
Tady je odkaz na stránku, kde je taky popsán postup na pětibokém hranolu, ale málo přehledně.
Příklad na řešení řezu 6 bokého hranolu je v souboru, na kterej je tento odkaz
Je to na straně 5 toho souboru, ale jenom s krátkým popisem a jedním obrázkem
0x
Myslím si, že b\ to mělo být tak, jak popíšu. Ale jistej si nejsem. Z deskriptivy jsem už dlouho nic neřešil. Myslím si, že se jedná o využití tzv. osové afinity.

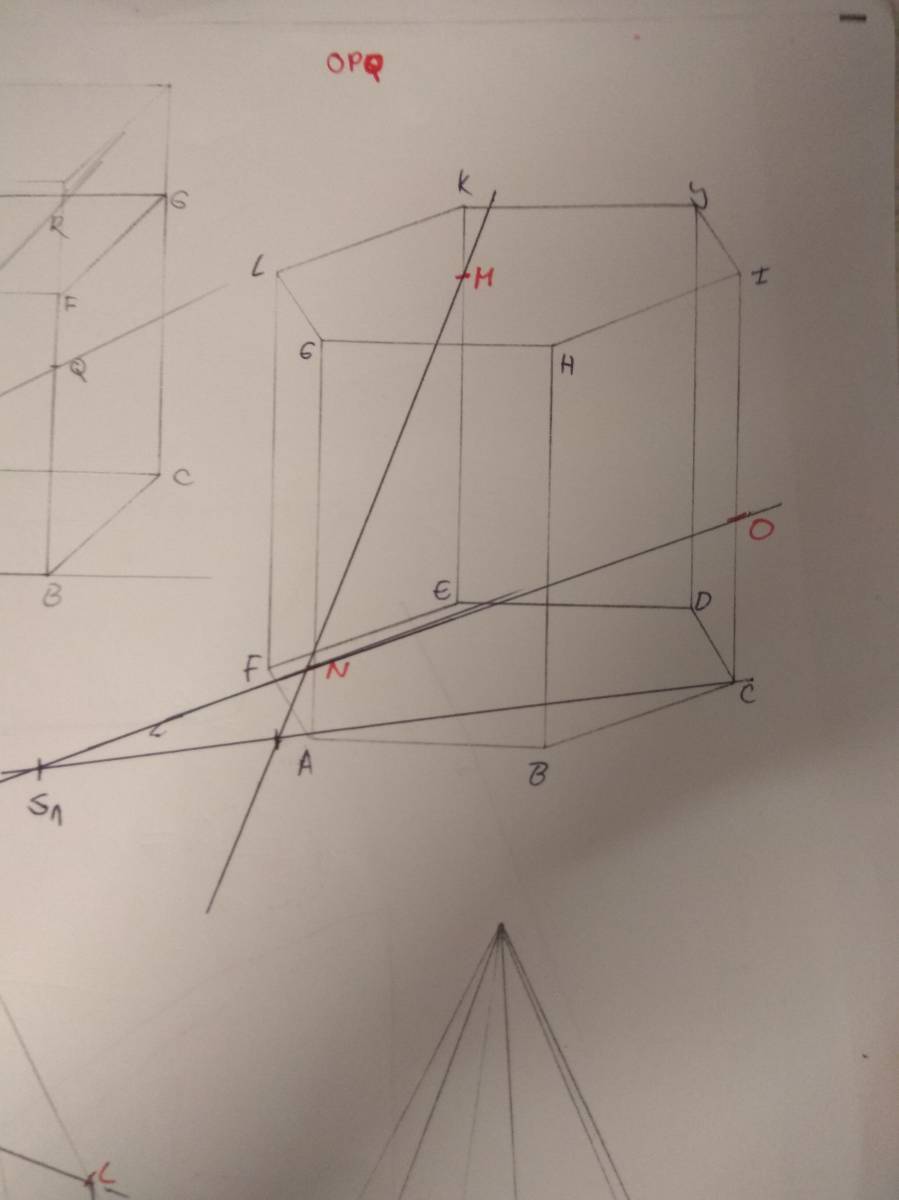

Narysovat polopřímku HN. Narýsovat polopřímku průmětů bodů H a N do podstavy. Kde se polopřímky protnou, je bod S1.

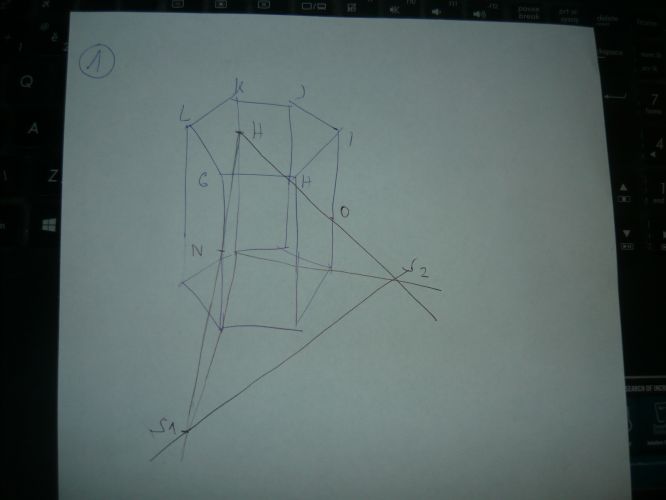

Narýsovat polopřímku HO. Narýsovat polopřímku průmětů bodů H a O do podstavy. Kde se polopřímky protnou, tam je bod S2. Body S1 a S2 se spojí a vznikne stopa řezné roviny v rovině podstavy, To je na obrázku 1.
---

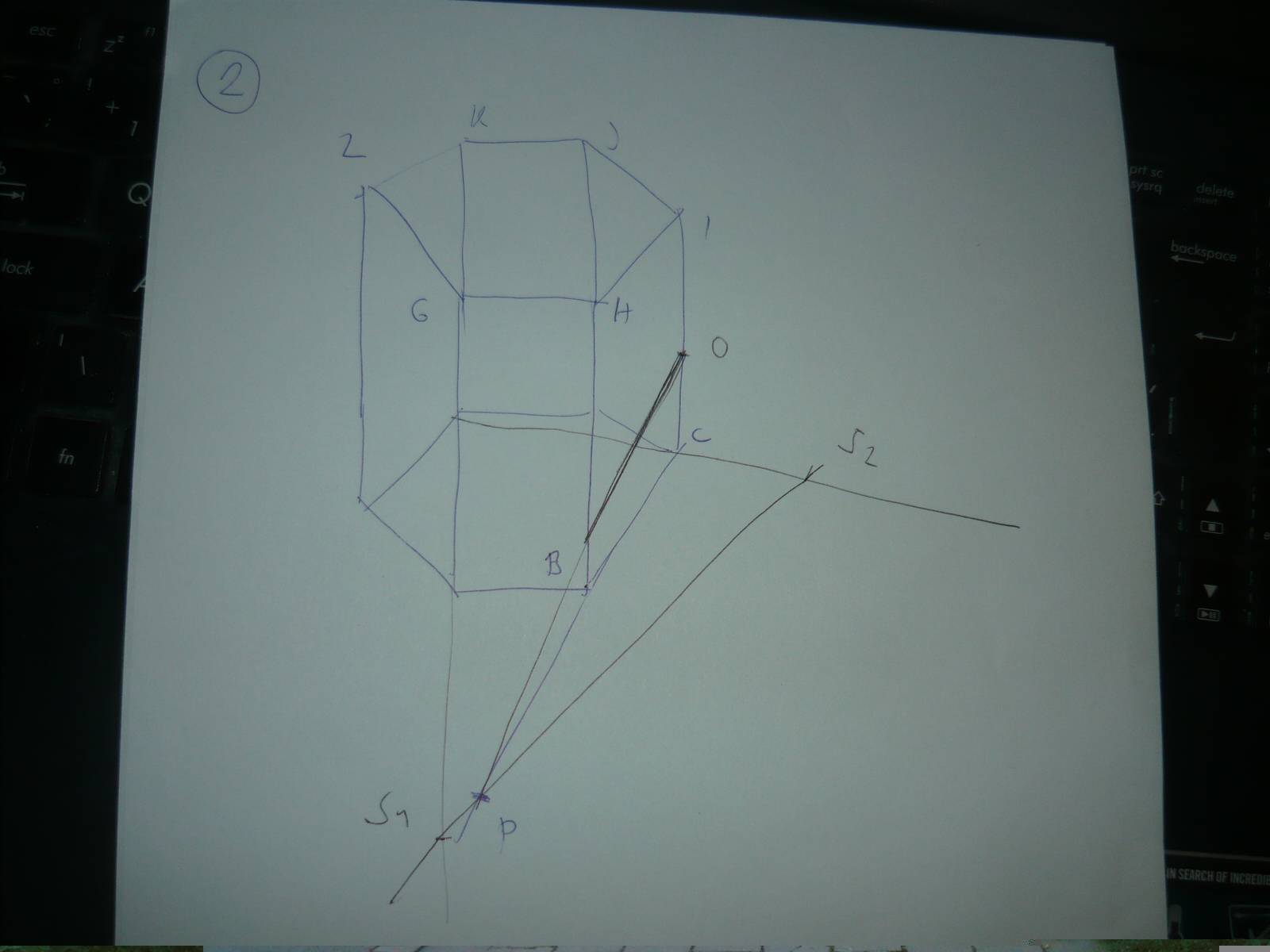

Např. "řezná hrana" ve stěně BCIH vznikne takto:
narýsovat polopřímku CB (protáhnout hranu CB podstavy). Kde tato polopřímka protne stopu řezné roviny S1 S2, tak tento průsečík spojit s bodem O a tak vznikne "řezná hrana" .
Další !řezná hrana" stěny ABHG vznikne tak, že po protažení hrany AB podstavy vznikne průsečík se stopou S1 S2. Tento průsečík propjit s koncovým bodem vzniklé "řezné hrany" stěny BCIH a tak vznikne "řezná hrana" stěny ABHG.
A tak pokračovat dál.
