Paralelní a sériové zapojení-výpočet

Od: emiliecz* 06.05.19 19:36

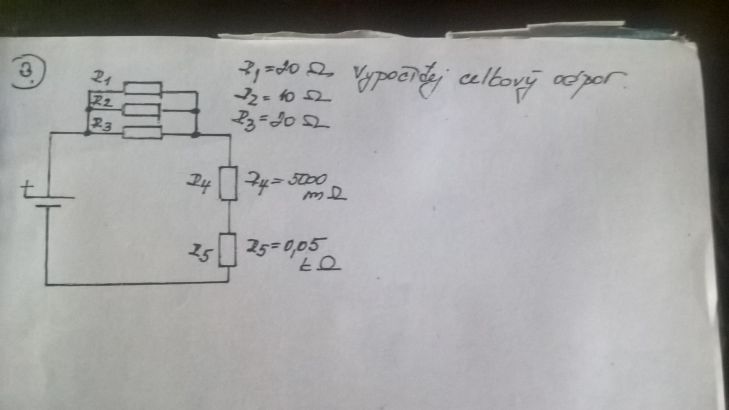

Dobrý den ve škole se učíme sériové a paralelní zapojení, ale trošku v tom tápu. Pomůžete mi to vysvětlit na tomto příkladu? Budu s vámi komunikovat. Děkuji za vysvětlení

14 odpovědí na otázku

Řazeno dle hodnocení

adetouk®

06.05.19 20:44

Napřed si vypočítej odpor soustavy odporů R1,R2 aR3,podle vzorce 1/R=1/R1+1/R2+1/R3.

doplněno 06.05.19 20:46:

Potom převeď hodnoty odporůR4aR5 na ohmy.Sečti a máš výsledek.

doplněno 06.05.19 21:16:

Nemáš zač.Potom napiš,kolik ti to vyšlo.

emiliecz*

06.05.19 21:06

Děkuji za radu! Hned si to vypočítám

emiliecz*

06.05.19 21:31

105 ohm

adetouk®

06.05.19 21:43

Špatně.Napiš,jak jsi k tomuto výsledku došla .Napiš krok po kroku,zkusíme opravit.

emiliecz*

07.05.19 07:05

Zkusila jsem to opravit: Ale nejsem si jistá
1 1 1. =1+2+1. =4.= 1-=0,2
---------------------------
2.10.20=. 20. =20=. 5
5000mohm=5. o tři desetinná místa
0,05kohm =50
0,2+50+5=55,2

adetouk®

07.05.19 07:19

U toho prvního výpočtu musíš vzít převrácenou hodnotu takže ne 0,2 ale 5.Potom ti sečti a výsledek bude správně 60.

[přidat komentář]

lmgify

07.05.19 11:36

1/R_1,2,3 = 1/R₁ + 1/R₂ + 1/R₃

1/R_1,2,3 = 1/20 + 1/10 + 1/20

1/R_1,2,3 = 1/20 + 2/20 + 1/20

1/R_1,2,3 = 4/20

1/R_1,2,3 = 1/5

R_1,2,3 = 5 Ω

emiliecz*

07.05.19 13:38

Děkuju, já jsem to zjistila až když jsem byla ve škole. Děkuju za váš čas

[přidat komentář]

kartaginec®

07.05.19 16:47

Akurát bych raději mluvil osoustavě resistorů. Ovšem hodnory samozřejmě jsou odpory; kdybych chtěl být důsledný, mohl bych psát hodnoty odporů resistorů.

emiliecz*

07.05.19 17:07

Dobře, děkuji pro budoucnost si to budu pamatovat

lmgify

07.05.19 18:23

Resistor je idealizovaná součástka, která nemá žádnou vnitřní nebo vlastní impedancí, která je důsledkem technologie výroby každého skutečného odporu-součástky.

V ustáleném stejnosměrném obvodu (jako je tento případ) se parazitní impedance odporu neprojeví a proto ho lze považovat za resistor.

kartaginec®

07.05.19 18:57

No tak já to viděl tak, že resistor je součástka a odpor je číslo, totižto fyzikální veličina charakterizující schopnost elektrických vodičů vést elektrický proud.

kartaginec®

07.05.19 19:03

A asi bych, dnes, měl mlivit o rezistoru.

lmgify

08.05.19 03:17

Já k tomu přistupoval tak, že odpor je název elektronické součástky, stejně jako kondenzátor nebo cívka. Jejich idealizované náhrady jsou rezistor, kapacitor a induktor.
