Graf střídavého proudu a napětí

Od: newstyle 13.04.19 15:21 odpovědí: 2 změna: 13.04.19 23:47

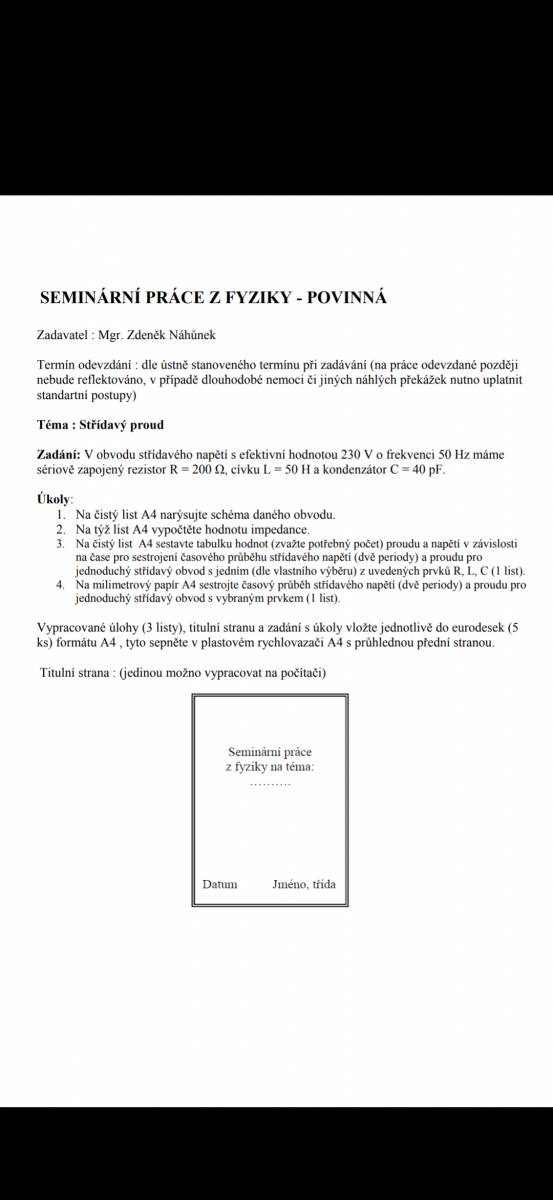

Potreboval bych poradit ohledně grafu střídavého proudu a napětí. V počítal jsem si že v čase 5ms bude napětí 230V a proud 1.15A, postupně i další hodnoty pro potřebné sestrojeni,ale nevím jak na milimetrovy papír sestrojit tyto 2 veličiny jelikož jedna má max velikost 230 a druhá jen 1.15. (hodnoty jsme počítal pomocí radianu, protože v D to ne vycházelo)

Odpovědět na otázku

2 odpovědi na otázku

Řazeno dle hodnocení

jojozka®

13.04.19 16:33

Použiješ dvě stupnice na svislé ose. Můžeš jednu umístit na levé a druhou na pravé straně grafu a odlišit barevně, shodně s barvou křívek.

[přidat komentář]

lmgify

13.04.19 23:47

v čase 5ms bude napětí 230V

Jestli děláš jen obvod s R s počátkem sinusovky v t=0, tak hodnota U určitě není 230V.

Podívej se do učebnice na rozdíl mezi efektívní a maximální hodnotou.

[přidat komentář]
