Jak narysovat pohledy telesa

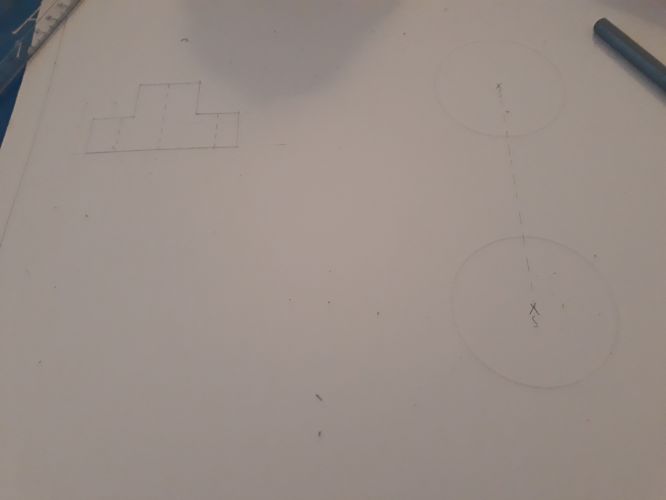

Je zbytečny abys sem dával obrázky, o kterých tušíš že nejsou správně.

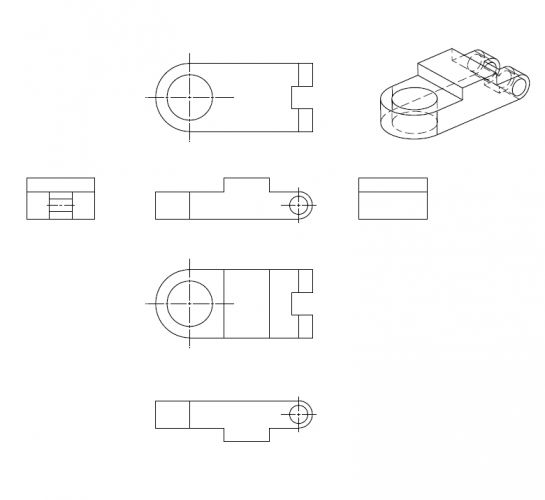

Kromě toho máš narýsovat všechny pohledy.

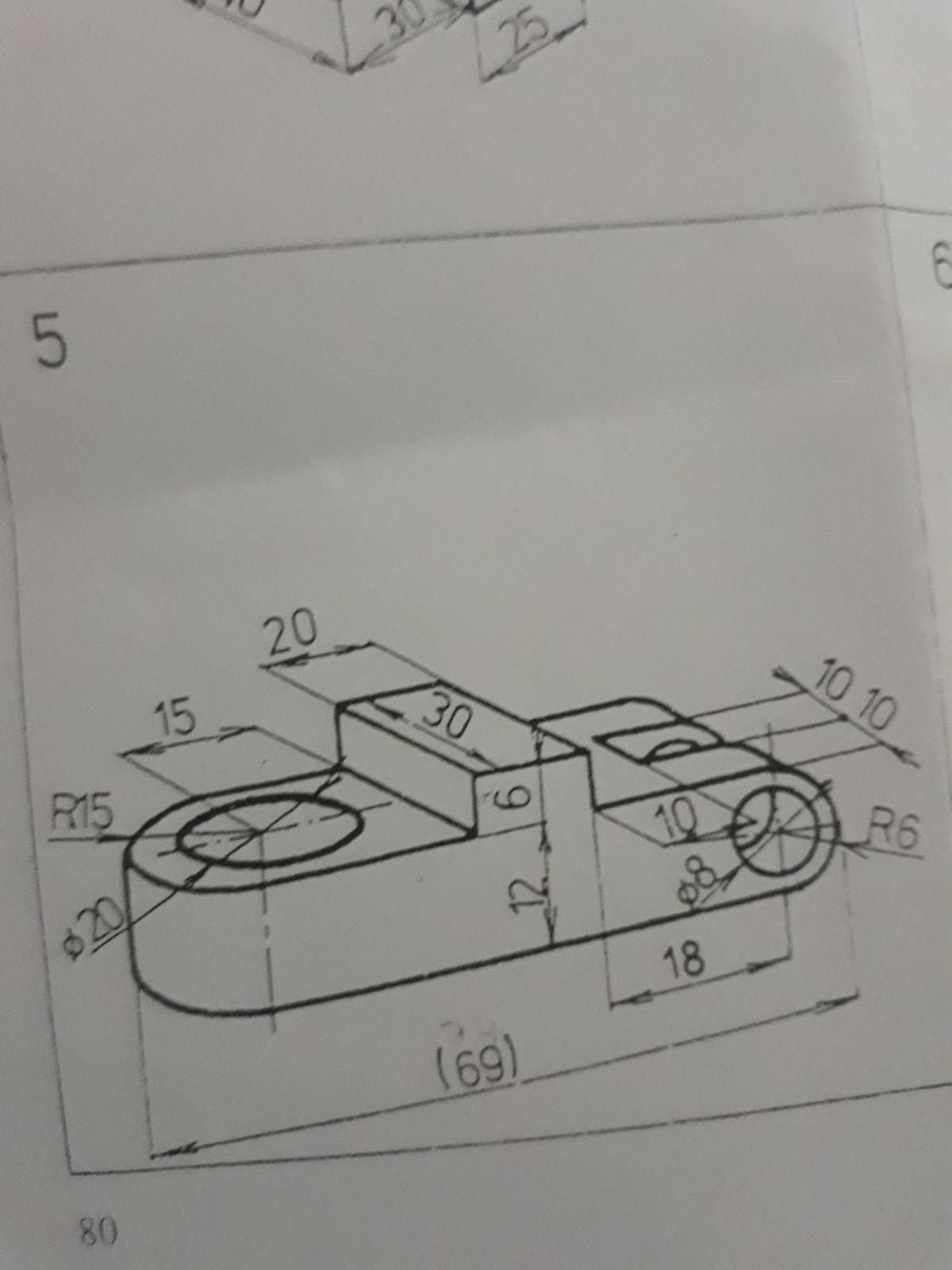

Takže použij měřítko na pravítku a rýsuj podle kót v zadání.

A nejjednodušší máš, když překreslíš podle zadání všechny čáry, které máš při pohledu na zadání nejblíže k očím. Pouze ten konec kde je otvor průměr 20mm a rádius R15 bude vypadat jinak. A tím budeš mít jeden pohled a podle něho zkus potom aspoň pár dalších.

Doufám, že ten úkol nemáš na zítřek.

S tím cos zatím dokázal to vypadá hodně špatně.

Nakouknu sem ještě za půl hodiny a pak se rozhodnu. Zatím mi to připadá že si děláš srandu a takoví si pomoc nezaslouží.

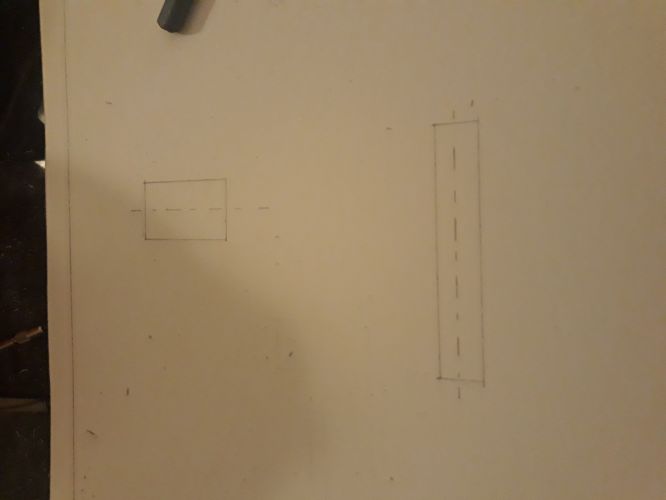

Tak na tom malém narýsuj čáru, která znamená ten výběžek. Ten větší není jednoduchý obdélník, vždyť má nahoře zub. Vypadá trochu jako autíčko. Přečti si znova, vždyť jsem Ti to už napsala...

Ve které jsi třídě, že se nesnažíš sám myslet?
