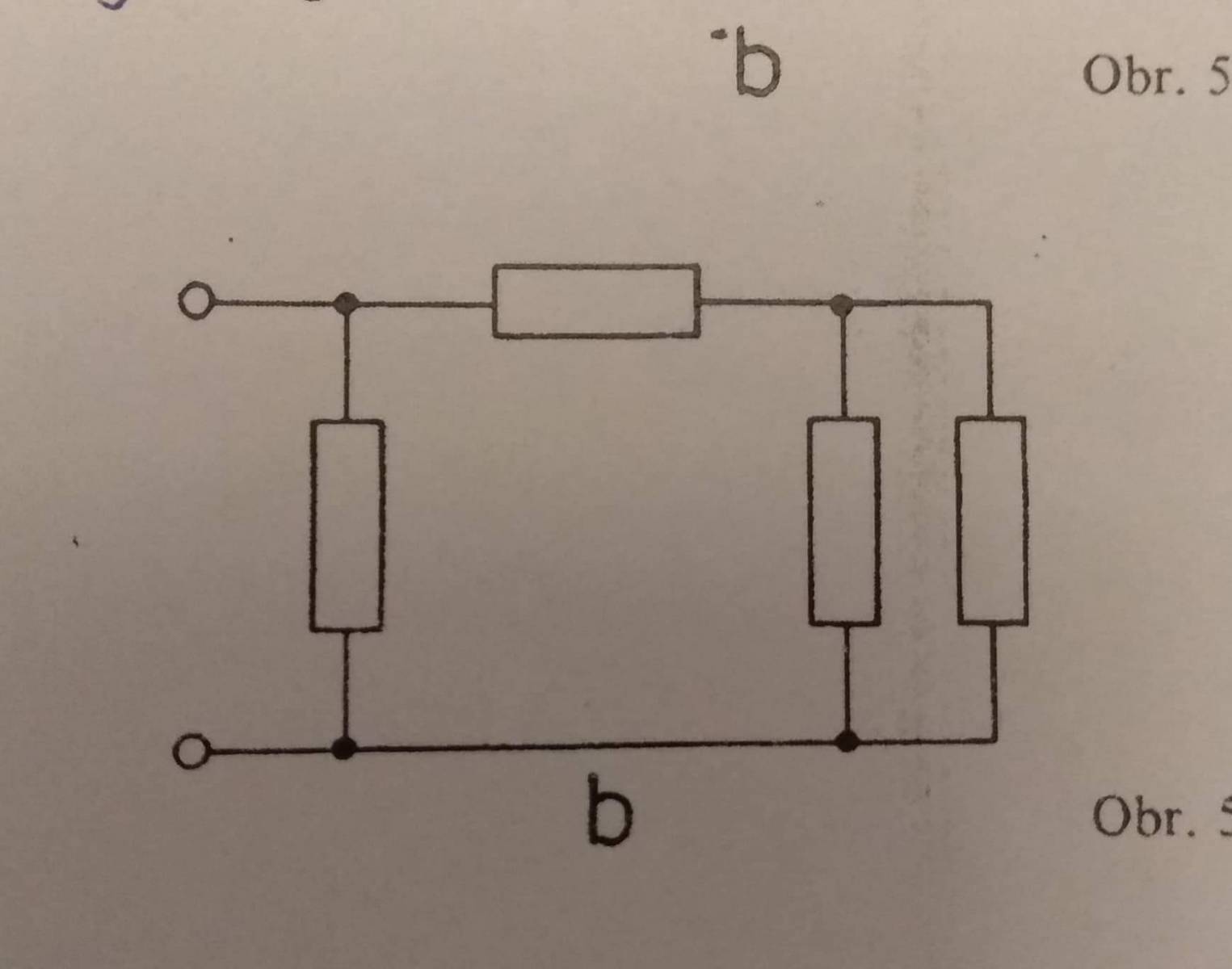

R=10Ω
0x
Ahoj. Jde o klasické sčítání sériových a paralelních odporů. Asi by ti mohlo pomoci, že pokud sčítáš dva rezistory (a vyjde ti výsledný odpor) je to ÚPLNĚ STEJNÉ, jako bys ty dva rezistory vzal z obvodu a dal místo toho jediný rezistor s výsledným odporem.
Zkus to vyřešit. Mně vyšlo, že odpor výsledného rezistoru je 6 ohm.
0x
0x
Už včera tu byly příklady tazatelky "markus"a bylo vidět, že to umí, jen si chtěla nechat zkontrolovat výsledky, viz např poradte.cz/... a pak tu byly tyto příklady ještě jednou, bylo jich víc a tam byl i tento příklad a opět dobře.
Ať jste kdokoliv, podívejte se především na schéma a které odpory jsou s kterými v sérii nebo paralelně a pak si postupně obvod zjednodušujte, jako to už včera dělala tazatelka markus, včetně obecně napsaného vzorečku, dosazení hodnot, výpočtu a výsledku dvakrát podtrženého, jak to učí ve škole.
0x
Očísluju obvody zleva doprava - R1, R2, R3, R4. Pak začnu zjednodušovat. R3 a R4 jsou paralelně, takže 1/R34 = 1/R3 + 1/R4, všechny mají 10 ohmů, takže to R34 bude 5 ohmů. K němu je sériově připojen R2, celkem tedy 5 + 10 = 15 ohmů, a ten je paralelně s R1. Tedy 1/R = 1/10 + 1/15, odkud R = 6 ohmů.
