Čau, dokazal by mi prosím Vás někdo poradit, jak vypočítat sílu v laně? Ty modre kolečka jsou pevne kladky.
doplněno 04.09.18 11:30:

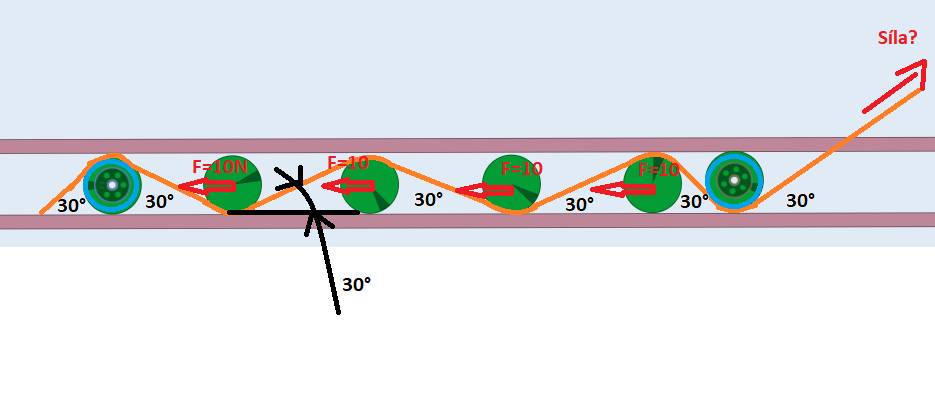

Tak tedy berte prosím v úvahu tento obrázek.
doplněno 04.09.18 11:31:
Myslel jsem ten druhy obrázek.
0x
No pokud chcete, aby tam byly zachovány ty úhly 30 stupňů, tak to se nepodaří ani s nekonečnou silou. Jinak musíte připustit, že z jedné strany bude třeba 25 a z druhé 35 stupňů. A pokud se má jednat ne o teoretický, ale praktický příklad, tak je potřeba počítat s třením.
30 stupňů bude možné jenom tehdy, když tam nebude ta síla 10 (N?). Pak je na obou stran kulatiny stejný úhel lana, zároveň úhel opásání kulatiny lanem zprava i zleva bude stejný a výslednice sil od lana na kulatinu působí svisle. Pokud začnete působit silou 10 N, tato bude zachycena nakonec lanem, teda výslednice sil od lana na kulatinu nemůže být svislá, ale šikmá (její vodorovná složka bude těch 10N). Toho lze dosáhnout jedině tak, že opásání kulatiny už nebude souměrné, teda úhly nebudou stejné.
Dle toho druhého obrázku:
Síla v laně je po celé delce lana samozřejmě stejná
1. Na kulatinu působí od lana 2 stejně velké síly, jedna pod ůhlem 35 a druhá pod úhlem 25 stupňů - takže najdeš jejich výslednici, raději graficky.
2. No a tuto výslednici rozlož opět graficky do dvou sil - svislé a vodorovné - svislou zachytí vedení kulatin a vodorovná je v rovnováze (teda stejně velká) se silou 10 N.
3. Změříš, jak je dlouhá ta vodorovná a jak je dlouhá síla v laně a z toho, že vodorovná je 10N dopočítáš trojčlenkou sílu v laně.
Jinak v realitě by to takto samozřejmě nevypadalo, ale kvůli vodorovné síle F by kulatiny byly blíže levé straně a u každé by byly jiné úhly.
0x
Bude vznikat jen tření(počet kladek+tažná síla?)
Formulujte dotaz přesněji nebo uveďte přesně parametry...

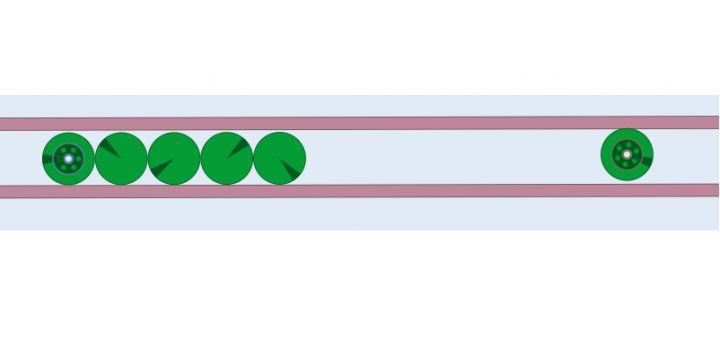

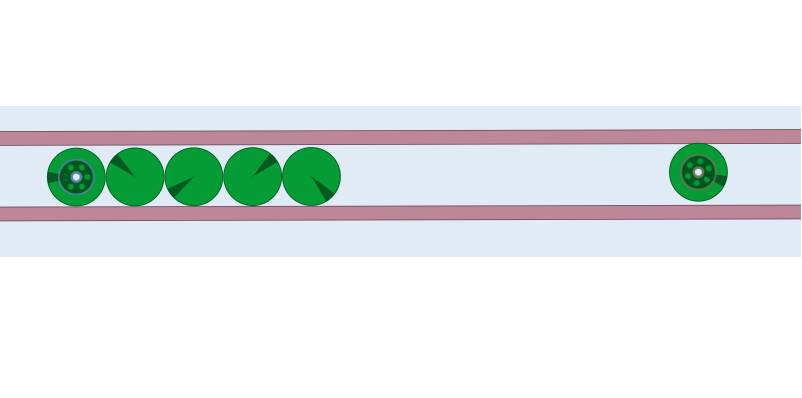

Lano je na leve straně uchyceno. Jinak valečky jsou na počátku v pozici, jak jsou na obrazku, ktery posílam ted a zatažením lana se rozvinou. A chtěl bych maximální sílu v laně, což asi bude ta při těch 30° stupních.
Jinak válečky a kladky se mohou otáčet, takže mezi válečkem a lanem by nemuselo docházet k velkému tření.
Se třením si asi nerozumíme...tření bude hlavně v ložiscích kladek...
Maximální sílu v laně, která by měla být ta která je zaznačena (ta s tím otazníkem). Myslím si, že počítat s třením v ložizcích je zbytečné, ale dejme tomu, že tam jsou kuličkové valivé.
Jinak asi pujde i o rozměry valečku a kladek na to jsem zapomněl. Kladka a válečky by měly mít 30 mm.
Každopádně bych byl rád, kdybyste mi poradili jak postupovat při výpočtu. Konkretní výsledky a parametry bych nechal stranou
