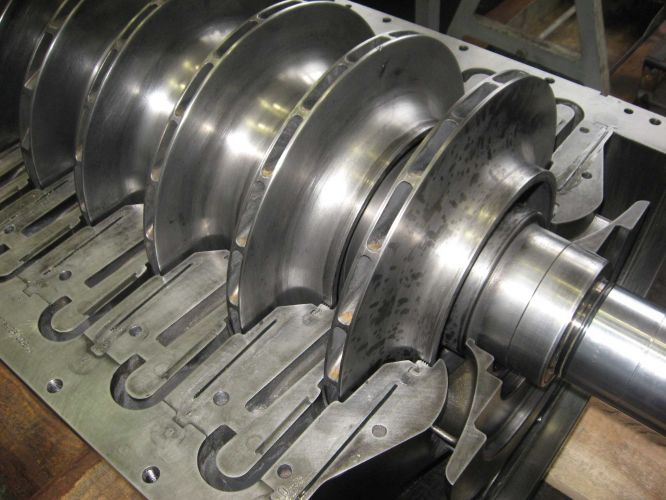

Dobrý den, chci se zeptat.. zřejmě nechápu princip proudění vzduhcu v kanálcích statoru radiálního turbokompresoru, může mi někdo říct kudma ten vzduch proudí a proč je tsou tam ty přepážky? (vedle děr závity) Kudma to potom proudí, když je tam ta přepážka?
2x
To na tvem obrazku je vicestupnovy odstredivy (radialni) kompresor. Zda je pohaneny turbinou nebo jinak neni z obrazku videt. Rekl bych ale, ze tento kompresor pohaneny turbinou nebude, takze nejde o turbokompresor.
V prave casti je videt saci kanal vstupujici do stredu prvniho stupne, vystup je na obvodu a kanalem zatocenym o 180° je to vedene ke stredu druheho stupne atd. Na druhem konci bude vystupni kanal po obvodu posledniho kompresoroveho stupne.
Radialni kompresory se pouzivaji pro dodavani vysokeho tlaku a nizsich objemu (nez u axialnich kompresoru). Vicestupnove pak pro dodavani jeste vice vysokeho tlaku.
Zde nejaka animace:
