Rel. j. - jednotka grafu

elisa24: máte široký záběr od povrchového napětí v závislosti na teplotě přes intenzitu signálu.. zkuste upřesnit u kterého grafu rel.j. máte. Pokud by to bylo v decibelech (nebo podobných jednotkách), mohou nastat situace, kdy se opravdu měřená veličina vztahuje k nějaké jiné, například při zesílení o 20 dB vzhledem k nějaké jiné hodnotě není řečeno, že je to na hodnotu 20 dB, která by mohla být vztažená k napětí při výkonu 1 mW na 600 ohmech.

Například můžete mít limitaci signálu při nějakém napětí a vy máte snížit napětí o 20 dB. Tedy o kolik vzhledem k předchozímu stavu. Ale to jen hádám, možná to upřesníte.

Možná vám trochu pomůže výklad a pokyny pro laboratorní práci Dendisové et.al. (po kliknutí na odkaz se začne stahovat text RAMAN ve formátu .pdf velikosti asi jen 560 kB, kde možná najdete to, co hledáte... možná na straně 5 kde se píše o kalibračních vzorcích a také o možném zjednodušení ... vytrženo z kontextu ..." Pouze v jednoduchých případech čirých roztoků měřených za stabilních experimentálních podmínek je možné provádět poměrně jednoduchou kalibraci na základě vyhodnocování hodnot korigovaných ploch (po odečtu spektrálního pozadí) vybraných pásů. Velmi často se plochy pásů analytu vztahují k hodnotě plochy píku vnitřního standardu, případně rozpouštědla",? Nevím o tom nic, pouze hledám s vámi.

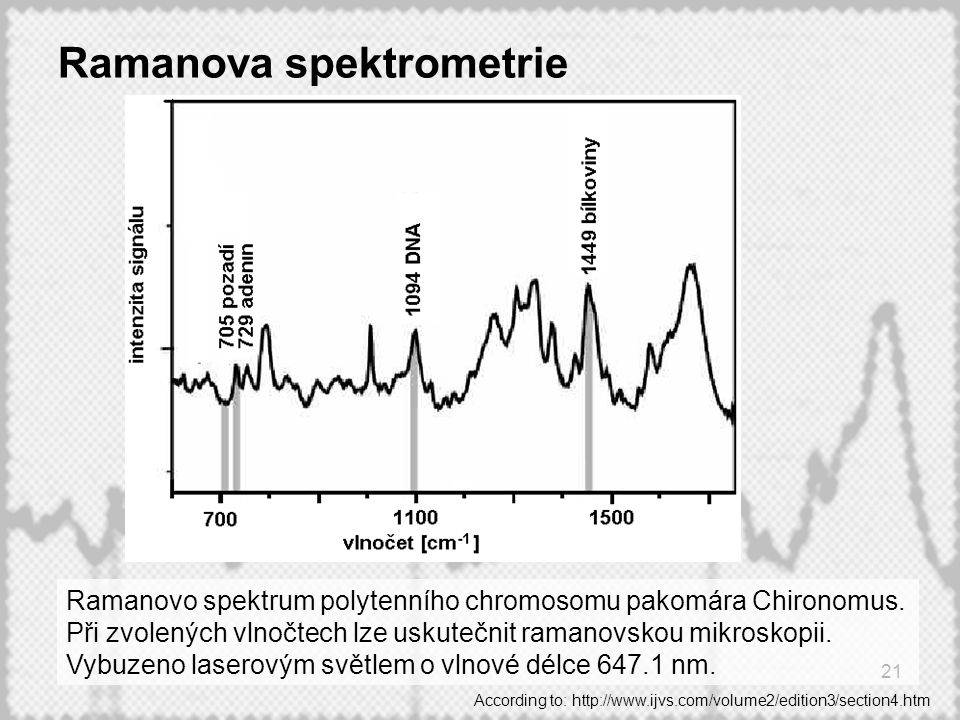

Ve vašem uváděném grafu opravdu na ose y kde je intenzita nejsou jednotky, (m.j. lze předpokládat, že se jedná i lineární stupnici) více viz například Pavel Matějka, Zpracování spektra a sady spekter, VŠCHT Praha 2012. A zdá se, že to je fakt relativní vztah meni hodnotě plochy špičky (peaku) vnitřního standardu...? Možná kecám, jistě tomu rozumíte lépe, nebo vaši spolužáci a hlavně vyučující.

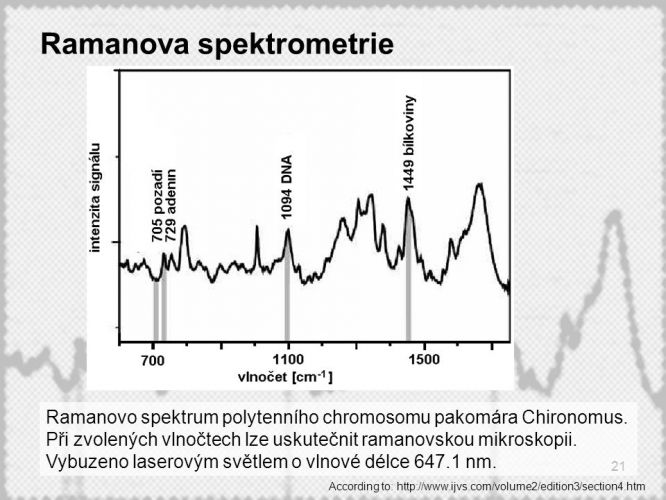

Na vašeho pakomára se můžete podívat na originálu viz odkaz.

..u dvourozměrného obrázku spektra z CCD citace: jsou intenzity na libovolné pozici odstupňované od 0 do 100% v " ...The intensities are scaled from 0 È 100% at an arbitrary position"
