Zanedbání odporu

Od: Datum: 24.01.17 19:41 odpovědí: 3 změna: 27.01.17 12:02

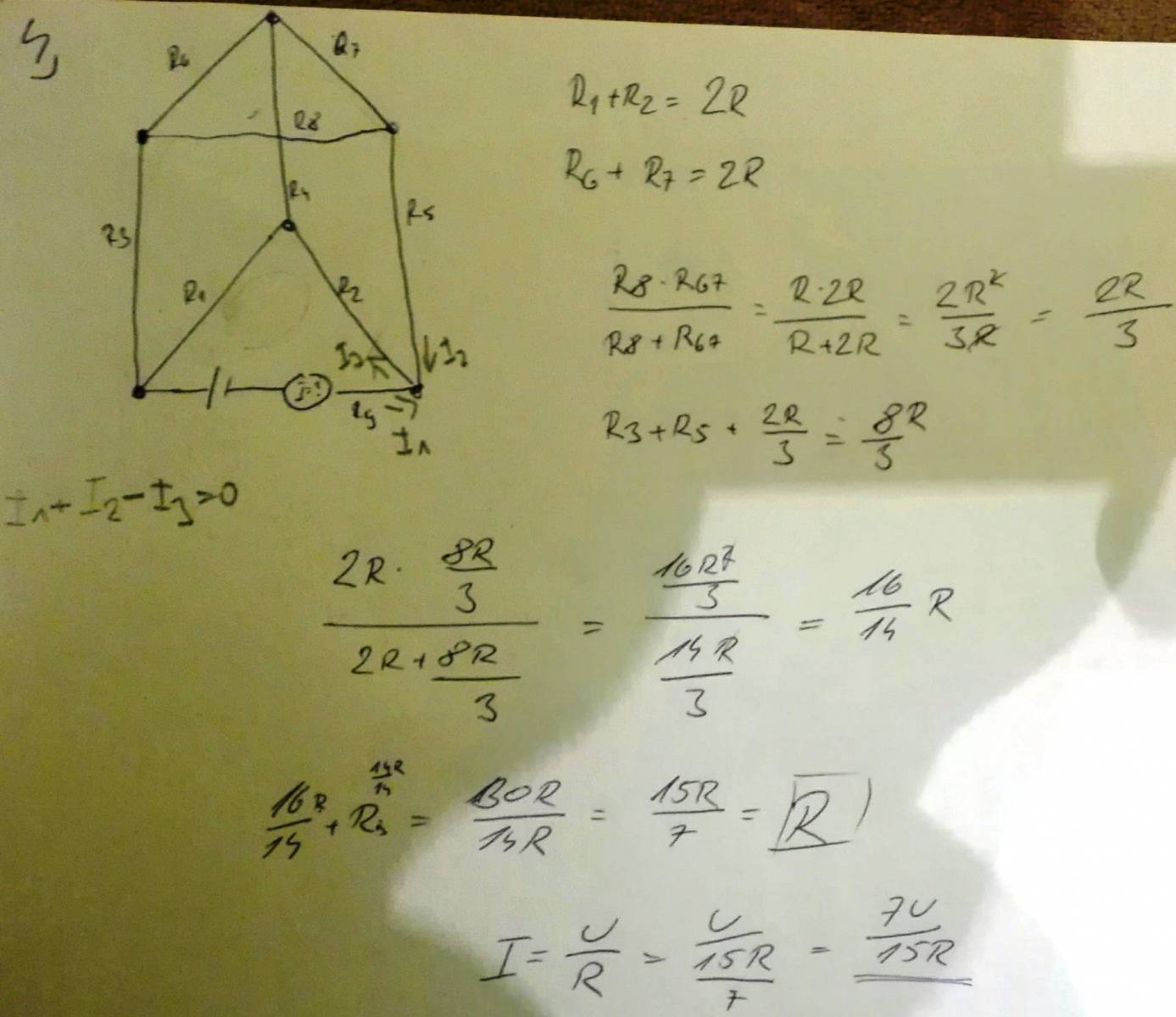

čau mam dotaz jak u tohoto příkladu mám dokázat že odporem R4 neprochází proud. Díky všem předem za pomoc



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: hoststary
Datum: 27.01.17 10:20

čau. Zkuste si schéma překreslit normálně, pravoúhle, aby to vypadalo trochu jako můstek. Dělič R1 a R2 je jasný, dále z obou konců jdou ve dvou větvích sériové rezistory R3 a R5 a za nimi je opět dělič z odporů R6 a R7. Po sečtení hodnot odporů zapojených v sérii by k děliči R1 a R2 byl paralelně zapojený dělič R3+R6 a R5+R7.

Pak by to vypadalo jako docela běžný odporový můstek, který se dá vhodným poměrem hodnot odporů vyvážit tak, aby příčkou, u vás představovanou odporem R4, mezi uzlem spoje mezi R1 a R2 a uzlem mezi R6 a R7 netekl žádný proud.

Pan učitel vám to trochu zkomplikoval tím, že dělič odporů R6 a R7 přemostil odporem R8, takže si asi pohrajete s kombinacemi R6 s R8 a R7 s R8. Odpor R4 nemusíte zanedbat, prostě tam je. Pojem zanedbání odporu se používá v jiných případech.

Ohodnoceno: 0x

Od: duu
Datum: 27.01.17 11:15

Tuším že se to dělá nějak takhle

-daný odpor nahradíš a) přerušením (otevřený obvod v tomto místě) b) dokonalým spojem a obě varianty spočteš a srovnáš výsledek
- nebo nahradit baterií s srovnat s tím výše (tím si ale nejsem jist)

Ohodnoceno: 0x

Datum: 27.01.17 12:02
avatar

tohle je úloha na Kirchhofův zákon, ne? Musíš spočítat napětí na obou stranách odporu R4.

Když vyjde stejné, tak odporem R4 žádný proud neteče.

Ohodnoceno: 0x
