Kroutící moment na závitu, síla matice

Od: adam20 19.11.16 11:52 odpovědí: 6 změna: 19.11.16 22:02

Dobrý den,

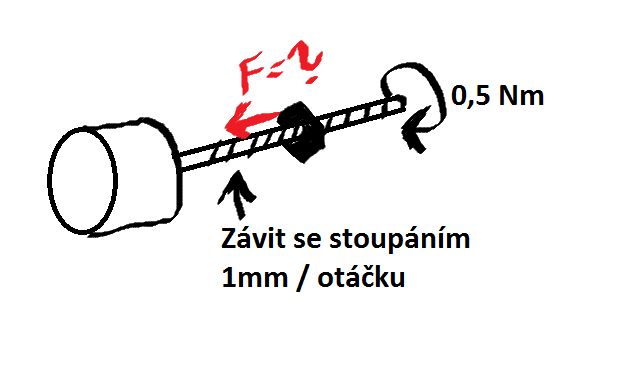

potřeboval bych vypočítat, jakou silou bude tlačit matice, jestliže se nachází na závitové tyči, která má stoupání 1 mm / otáčku, a otáčí ji kroutící moment 0,5 Nm. Viz obrázek

doplněno 19.11.16 11:53:

Jinak si nějak domyslete, že matice je zajištěna proti otáčení, takže se bude na závitu pohyhovat a třecí síly zanedbáme

Odpovědět na otázku Skočit na nejnovější odpověď

6 odpovědí na otázku

Řazeno dle hodnocení

rv*

19.11.16 12:40

Tak si vem jeden závit o průměru d a rozviň si ho do nakloněné roviny

1. pro tento průměr d si spočti z momentu sílu, která působí vodorovně na nakloněnou rovinu

2. rozlož tuto sílu do směru svislého a rovnoběžného s nakloněnou rovinou

Svislou složku hledáš. A ten průměr d ti musí vypadnout

doplněno 19.11.16 12:48:

Pardon, rozlož do směru svislého a KOLMÉHO k nakloněné rovině.

adam20

19.11.16 13:38

Děkuji za odpověď ale stejnak z toho nejsem dvakrát moudrej. Jsem přesvědčen o tom, že když zanedbáme tření, tak je uplně jedno jaký je průměr závitu, důležité je pouze stoupání.

rv*

19.11.16 13:42

Ano, proto píšu, že ti průměr d z výsledku vypadne.

adam20

19.11.16 14:02

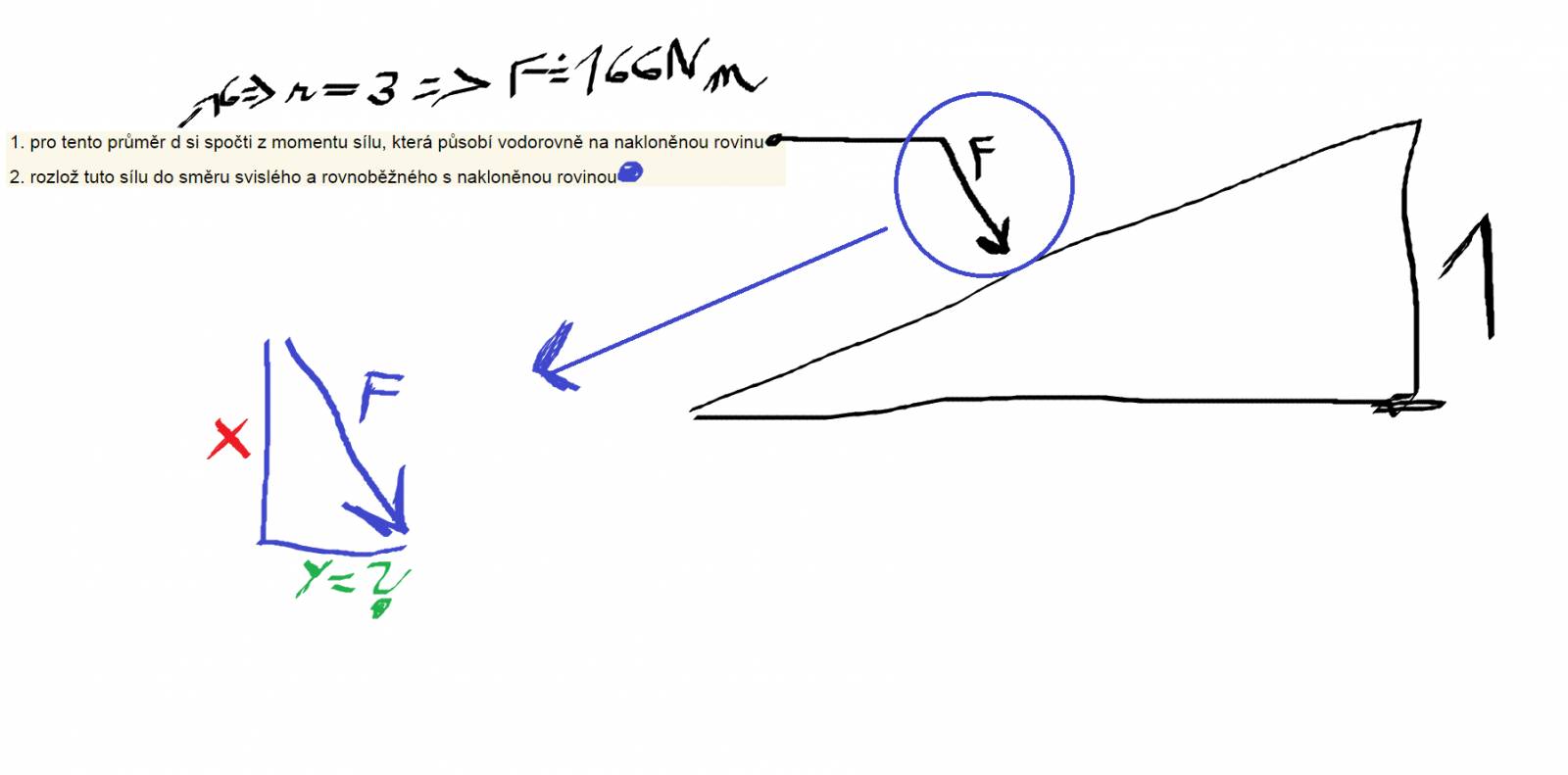

Je to takhle správně? Jak zjistím hodnotu y?

doplněno 19.11.16 14:07:

Špatně, takhle

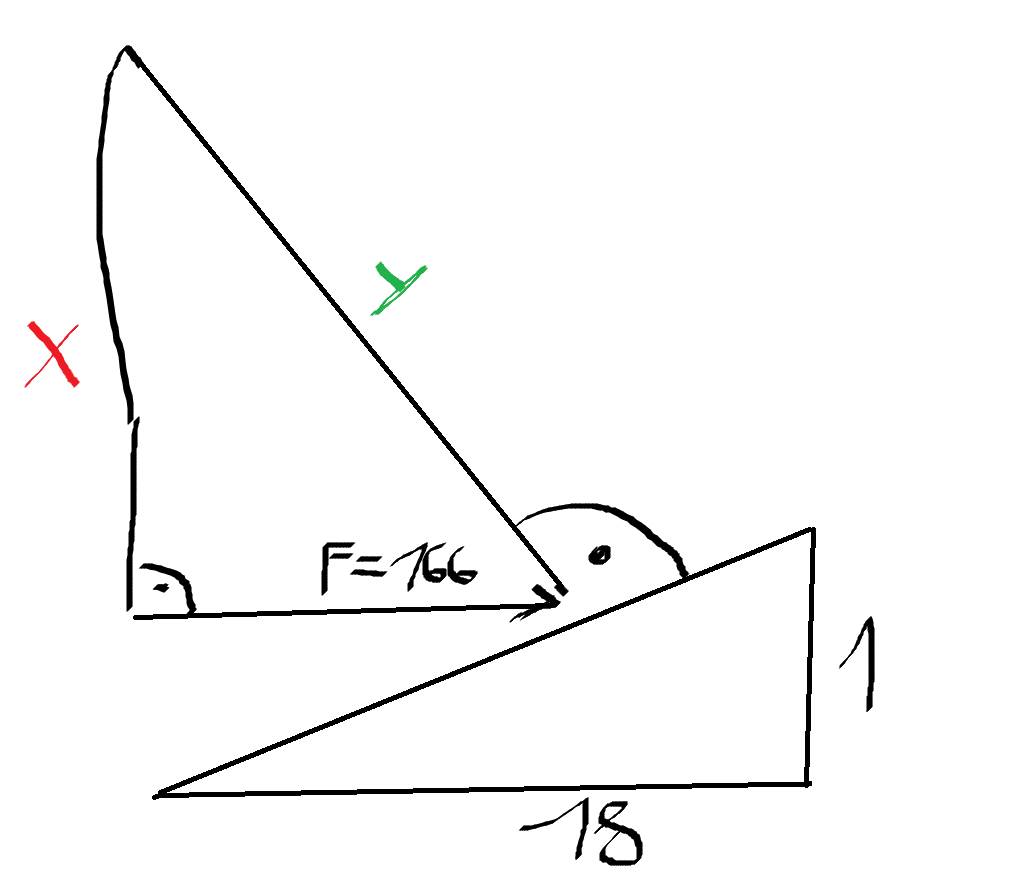

Kroutící moment na závitu, síla matice #2

Kroutící moment na závitu, síla matice #3

x®

19.11.16 19:31

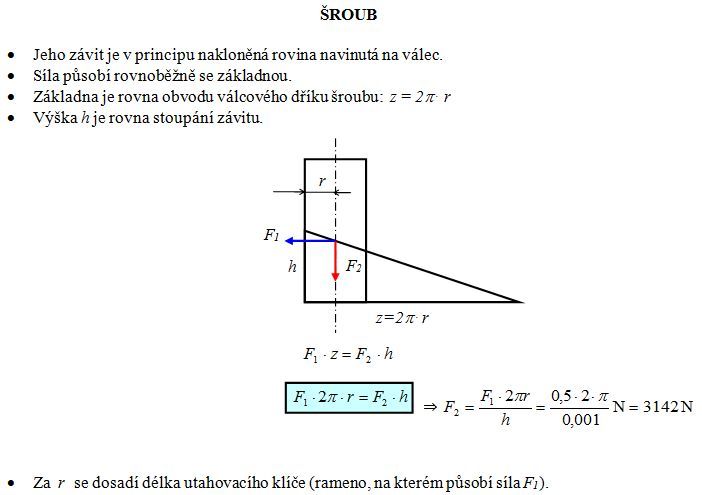

Kroutící moment na závitu, síla matice #4

adam20

19.11.16 22:02

Děkuju moc
