Příklad na spojování kondenzátorů - kapacita

Od: Datum: 29.09.16 18:22 odpovědí: 2 změna: 29.09.16 20:35

Dobrý den, potřeboval bych s příkladem z fyziky na spjování kondenzátorů a následného zjištění výsledné kapacity.

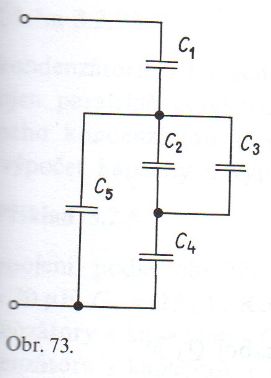

Zadání: Zjistěte výslednou kapacitu spojení kondenzátorů dle obrázku. Kapacity jednotlivých kondenzátorů =

C1 = 1,5 mikro Fahrad

C2 = 1 mikro Fahrad

C3 = 2 mikro Fahrad

C4 = 6 mikro Fahrad

C5 = 1 mikro Fahrad.

Výsledek vyšel 1 mikro Fahrad, akorát nevím proč to tak je, poradil by mi někdo prosím postup.

Proč to nejde vypočítat tím způsobem, že 1/C = 1/C1 + 1/C2 + 1/C4 (podle mě jsou zapojeny sériově - použiju vzorec) + C5 + C3 (podle mě jsou zapojeny paraleně - použiju vzorec) = výsledná kapacita. Prosím poradil mi ještě někdo jak z toho obrázku vyčíst co je paralelně a co sériově (C2 a C3 nějak vidím, že jsou zapojeny paralelně ale u ostatních na to nemůžu nějak přijít.)



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 29.09.16 19:32

C1 není zapojený sériově k C2 a C4, protože C2 i C4 jsou ještě navíc v pararelním zapojením s těmi ostatními. Počítá se to tak, že se to postupně zjednodušuje.

Takže nejdřív si vypočítáš hodnotu C23 (pararelní spojení).
Následně si můžeš vypočítat hodnotu C234 (C4 je v sérii s C23).
Pak opět musíš spočíst pararalní spojení C5 a C234.
No a nakonec vypočítaš tu sérii C1 s C2345

Ohodnoceno: 1x

Od: lukksor
Datum: 29.09.16 20:35

Díky, poradil bys mi ještě jestli nevíš v jakém programu (aplikaci) se dá nakreslit takový obvod jako je v obrázku.
