Dělič napětí

Od: klaus* odpovědí: 2 změna:

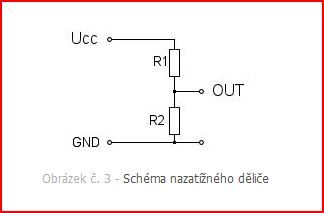

Cs, co zmamená prosím ta zkratka Ucc a GND?


doplněno 28.06.16 20:09:

jo a ještě bych potřeboval vysvětlit u zatíženého děliče:

delta U = U20 - U2 což je ubytek napětí na svorkách zatíženého fěliče

a U20 je napětí na svorkách nezatíženého děliče

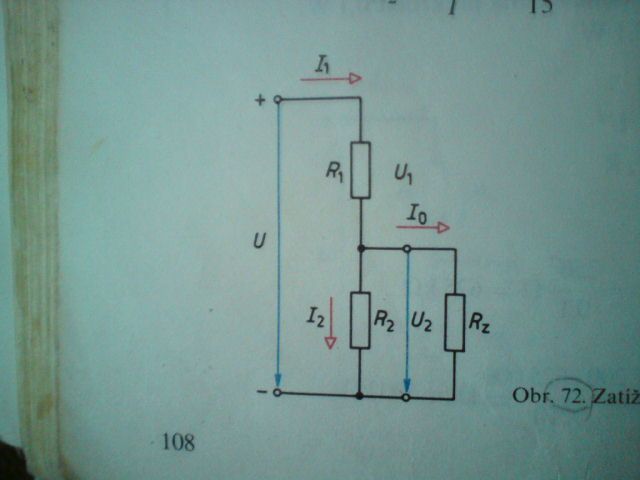

Př. Určete napětí zdroje, na které je připojen dělič složený z R1 = 1k ohm, R2 = 5k ohm, zatížený zátěží s odporem Rz = 10k ohm, je-li U2 = 200V.

Io = 20mA I2 = 40mA I1 = 60mA U=260V tohle už mám, nevím ale co s tím U20


Dělič napětí
Dělič napětí #2





2 odpovědi na otázku
Řazeno dle hodnocení





hodnocení

0x

Ucc je potenciál odpovídající vstupnímu napětí, GND je ground, tedy země, tedy nulový potenciál.



host*
hodnocení

0x

Nuže, máte vypočítaný Ucc, z poměrů na zatíženém děliči, kde R1 je 1 kiloohm a druhá část děliče je parlelní kombinace R2 a RZ a vyšlo vám 3333,3 ohmu a protože na tomto odporu je napětí U2=200 V, správně jste vypočítal, že vstupní napětí by mělo být 260 V.

Pokud byste odpojil zátěž, nechal původní vypočítané napětí Ucc = 260 V, tak budete počítat napětí na dolním odporu R2 nezatíženého děliče, tedy bez odporu RZ. Výpočet je stejný jako u výpočtu zatíženého děliče, ale taky bude místo paralelní kombinace R2 II RZ pouze R2, takže budete počítat pouze s hodnotou R1=1 kiloohm a R2=5 kiloohmů. Výpočty umíte, nemusím je sem dávat.

Pouze pro doplnění. Podivný index 20 zřejmě není číslo dvacet, ale čte se jako napětí U20, tedy U-dva-nula, tedy na rozdíl od zatíženého děliče U-dva je na znamení nulového zatížení děliče přidané číslo nula, čte se to tedy U-dva-nula (napětí na rezistoru U2 bez zátěže, nebo s nulovou zátěží...) asi tak?

Jen je zajímavé, jak učitelé vyrostlí v době elektronek, tajemné záře ze žhavicích vláken a anodových napětí ve stovkách voltů, stále do příkladů dávají napětí ve stovkách voltů. V tranzistorové době by to už byly jednotky nebo desítky voltů, v nynější době logických úrovní by mohly být výpočty děličů na zcela jiných napětích, ale škola a školství to tak ze setrvačnosti má a učitel má vždy pravdu.

Musím tazatele pochválit, že nečeká na výsledek, ale dal sem své výpočty k posouzení.
