Elektrický obvod

Od: Datum: 09.02.16 19:52 odpovědí: 17 změna: 11.02.16 07:03

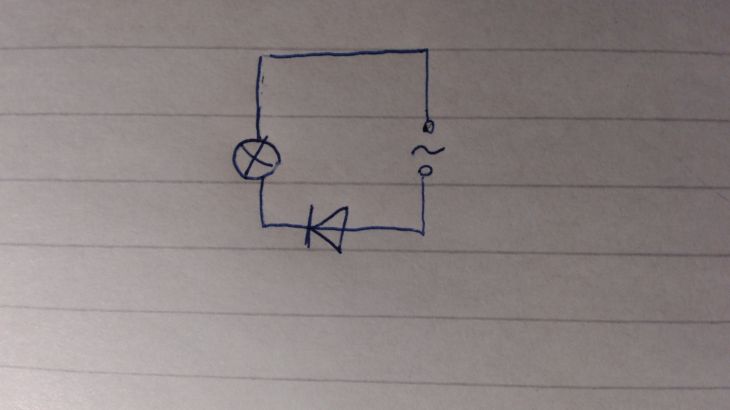

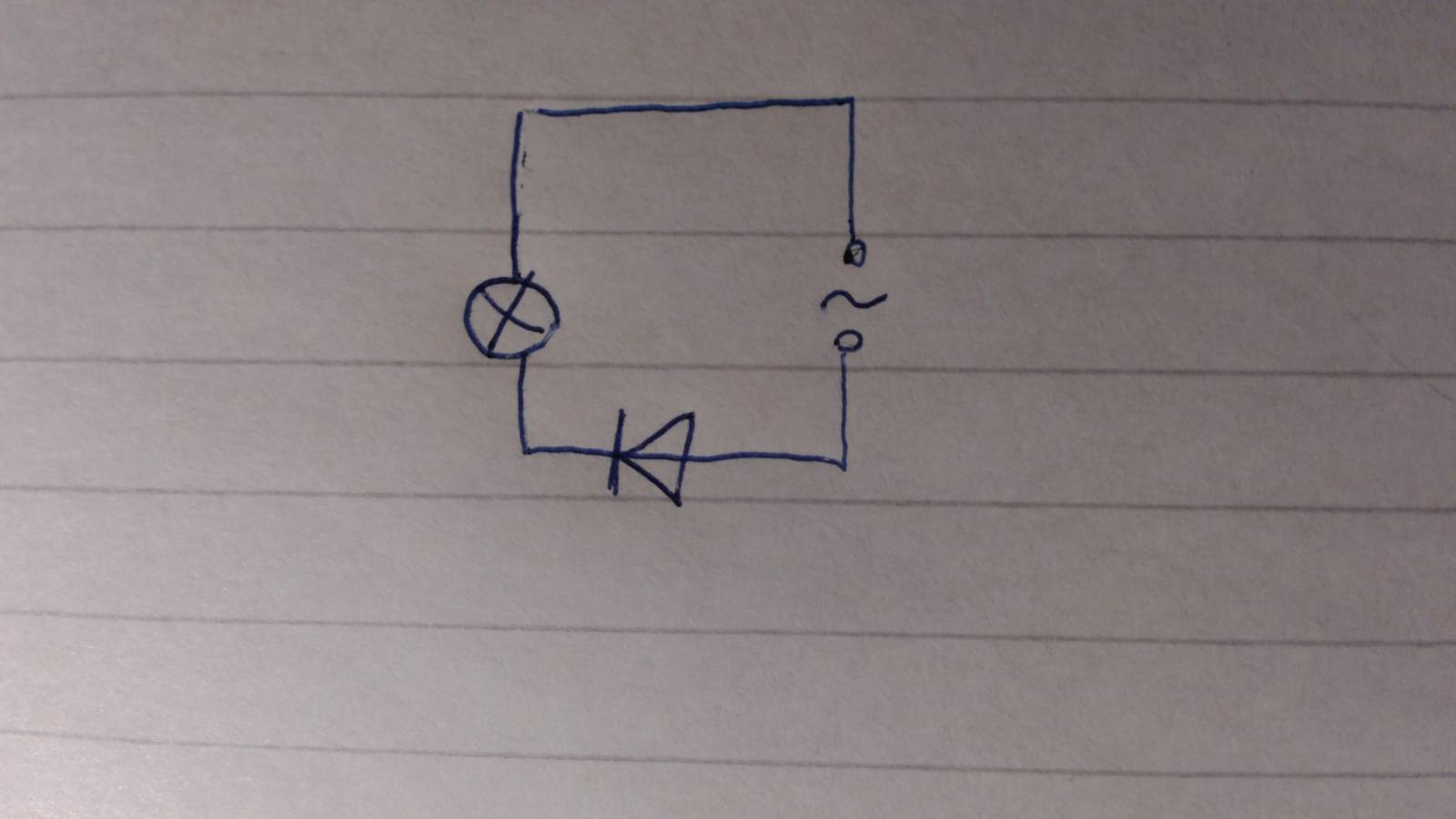

Ve škole jsme dostali za úkol napsat, jak v tomto případě polovodičová dioda pracuje (podle obvodu na obrázku).
Nevíte si s tím někdo rady? Předem děkuji


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 09.02.16 20:13
avatar

Do žárovky půjde jedna sinusovka ve směru šipečky. Ta druhá má zavřeno. Takže žárovka bude svítit polovinou.

Ohodnoceno: 0x

Od: isteron
Datum: 09.02.16 20:17

Myslím, že to bude aj kmitať. Ako sviečka.

Ohodnoceno: 0x

Datum: 09.02.16 20:20
avatar

Právě že ne. Vlákno se při 25 Hz nestačí zhasnout.

Ohodnoceno: 0x

Datum: 09.02.16 21:13
avatar

ovšem tady nikdo nezná frekvenci zdroje :) a pokud bychom uvažovali 50 Hz zdroj, bude pořád frekvence 50 Hz, ne polovina.

Ohodnoceno: 0x

Datum: 10.02.16 18:45
avatar

Jo to máš pravdu. No, už je to nějaký pátek, co jsem toto studoval.

Ohodnoceno: 0x

Datum: 10.02.16 16:14
avatar

jj, tenhle nápad se kdysi používal ve vypínačích. Místo normálního vypínače stačilo namontovat dvojitý lustrák a jeho výstupní kontakty spojit diodou. Žárovka pak svítila buď naplno nebo napůl. Jenže při tom svícení napůl světlo viditelně a nesnesitelně kmitalo. Fakt že ano.

Ohodnoceno: 0x

Datum: 10.02.16 18:52
avatar

Já ti nevím. Pokud to byla klasická žárovka, baňka se žhavícím vláknem, tak to blikat nemůže. Zkoušel jsem to na 220V, klasická žárovka a neblikala. Právě proto, že se vlivem dělení sinusovky nestačí vlákno rozžhavit/zhasnout, svíti "napůl". Ale asi bude záležet na setrvačnosti vlákna u té které žárovky.

Ohodnoceno: 0x

Datum: 11.02.16 07:03
avatar

nezhasíná, ale jak správně píšeš, jde o tepelnou setrvačnost. Tu mají slabší žárovky malou a světlo se chvěje. Ono to na první pohled není vidět, ale za nějakou čtvrthodinu to začneš rozpoznávat. Buď si jistý, takové světlo ti poleze na nervy. Zkus a uvidíš. Takto regulovat přes diodu můžeš jen halogeny.

Ohodnoceno: 0x




Od: mot
Datum: 09.02.16 20:16
nebo muze zarovka blikat
Ohodnoceno: 0x

Od: host
Datum: 09.02.16 20:17

Vlnovka před svorkami (kolečka vpravo) znamená, že se na vstup obvodu přivádí střídavé napětí, u kterého se střídá polarita - chvilku kladná půlvlna a chvilku záporná půlvlna a pořád dokola. Takže to vypadá jako když na jedné svorce je plus a na druhé mínus a pak zase obráceně.

No a diodou může téci proud pouze jedním směrem, na schématické značce je to vidět jako ve směru šipky, je to polovodič. Takže žárovka může svítit pouze při kladné půlvlně střídavého proudu a v záporné půlvlně proud diodou v závěrném směru, tedy proti šipce téci nemůže. Je to hodně zjednodušené, ale snad to trochu pomůže, když už vám to nevysvětlili ve škole a chtějí po vás, abyste to vymysleli sami.

Kdyby v obvodu nebyla dioda, tak by žárovka normálně svítila. Při kladné i při záporné půlvlně. Takto bude svítit pouze při kladných půlvlnách, takž by měla svítit polovičním jasem. Ale svíti bude. Viz https://upload.wikimedia.org/…/600px-Halfwave.rectifier.png


doplněno 09.02.16 20:22:

doplním rádce mot: mohla by blikat..? Při frekvenci sítě 50 Hz by bylo blikání tak rychlé, že by nebylo vidět, podobně jako u filmu který má rychlost zobrazování 24 políček za sekundu, kde je vidět souvislý, netrhaný pohyb. Ale nebliká, protože rozžhavené vlákno žárovky má tak dlouhou tepelnou setrvačnost, že než rozžhavené vlákno žárovky stačí zhasnout, tak už se zase znovu rozsvítí, takže se dá říci, že trvale svítí bez viditelného blikání.

Ohodnoceno: 0x

Od: mot
Datum: 09.02.16 20:29
a ono je nekde v zadani napsano,ze je tam 50Hz?
Ohodnoceno: 0x

Od: host
Datum: 09.02.16 22:18

mot: telé předpokládají že zdroj napětí má kmitočet 50 Hz, v jiných zemích mívají 60 Hz, ale učitel to neřeší, bere to jako fakt, prostě chtějí předvést diodu v obvodu střídavého proudu a indikují to zrovna žárovkou, kterou žáci znají. Kdyby tam byla LED, musel by před ní být ještě nějaký pracovní srážecí odpor. LED by blikala naprosto přesně, podobně jako se používají infračervené LED pro pulzní přenos kódu dálkového ovládání do televizoru, nebo pro další optický přenos dat, ale to je jiná kapitola.

Kdyby paní učitelka použila zdroj stejnosměrného napětí, třeba plochou baterii a žárovičku do baterky, tak by krásně mohla ukázat funci diody v závislosti na polaritě zdroje, ale použila střídavý zdroj. Jen je divné, že to žákům nevysvětlila a tak musejí hledat informace sami. Ale proč ne... kdo se ptá, dozví se. Kdo se neptá, ... atd.


doplněno 09.02.16 22:21:

elisa: graf závislosti průběhu napětí žárovce na čase je například na obrázku v odkazu https://upload.wikimedia.org/…/600px-Halfwave.rectifier.png kde vodorevná osa je časová osa, označíš si ji písmenkem t [s] a do hranaté závorky dáš jednotky času. Na svislé ose y bude napětí U [V] ve voltech.


doplněno 09.02.16 22:22:

Jenom místo schématické značky rezistoru (odporu) ve schématu použiješ schématickou značku žárovky.

Ohodnoceno: 0x

Od: mot
Datum: 09.02.16 22:41
predpokladaji 50, ale neni definovano v zadani, tak si kazdy muze predpokladat co chce.
navic v zadani je, jak pracuje dioda, ne co dela zarovka
Ohodnoceno: 0x

Datum: 10.02.16 03:57
avatar
mot,
Co takhle místo 3X si rejpnout aspoň jednou vysvětlit, jak pracuje dioda...
Takové je přece zadání, ne?
Proč místo toho píšeš jen o chování žárovky, frekvenci a předpokladech...
Ohodnoceno: 0x

Od: isteron
Datum: 09.02.16 21:04

Ad host. Mal som syna, ktorý sa bál sám spať potme. Zostrojil som mu stolnú lampu, ktorá mala zaradenú v obvode diódu. Podľa návodu svietila slabšie, ešte vtedy, keď neboli úsporné žiarovky. Tak som použil bežnú žiarovku 25W, 50Hz, 220 V. Lampa trochu blikala, a svietila o niečo slabšie ak neupravená lampa. Úprava vydržala asi 3 roky.

Ohodnoceno: 0x

Od: eliska
Datum: 09.02.16 21:24
Děkuji za vaše odpovědi, bohužel nám učitelka nezadala žádné hodnoty. Máme k tomu ještě sestavit graf závislosti proudu na čase, ale s tím si už nějak poradím.
Od: buss®
Datum: 09.02.16 23:04

Božíčku emmo, určitě vám učitelka řekla, je v literatuře, na intu k čemu v takovém případě dioda slouží, nebo vůbec k čemu je dobrá. Když zadáš k čemu slouží (polovodičová) dioda... a pod. Není nad to, si to načíst sám, včetně obrázků.


doplněno 09.02.16 23:16:

ernie, to půjde po jedné sinosuvce? Snad kladné pulsy.

Ohodnoceno: 0x
