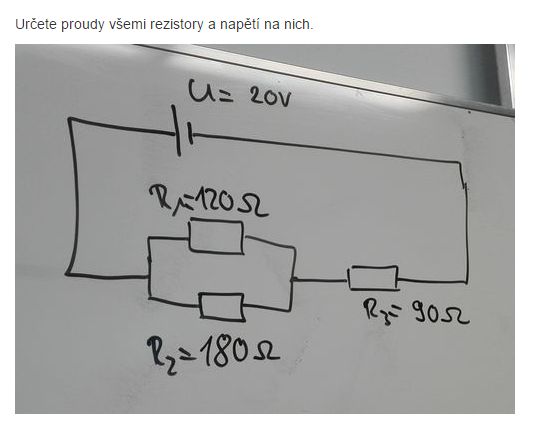

Proud a napětí rezistoru

Od: Datum: 26.01.16 17:53 odpovědí: 10 změna: 28.01.16 17:17

Dobrý den,

Rád bych o řešení tohoto příkladu a nebo aspoň vzorec pro to abych to mohl vypočítat děkuju.



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 26.01.16 17:59
avatar

Řiď se ohmovým zákonem,a vše už bude v matice.U=IxR .Tam,kde jsou rezistory paralelní platí R=1/R1+R2.Seriové rezistory se prostě sčítají.

JABRAKA

Ohodnoceno: 2x

Datum: 26.01.16 18:13

Děkuji udělal jsem to tak můžu se jenom zeptat na vyslédky jestli to mám dobře?

Datum: 26.01.16 18:16
avatar

Y paralelního zapojení odporů se sčítají vodivosti, tedy 1/R = 7/R1 + 1/ R2, R = R1*R2/(R1+R2)- Vzorce jsou například tady, kde máte i kalkulačku. Tam si můžete zkontrolovat i vysledky, nebo je sem dejte a zkontrolujeme je.


doplněno 26.01.16 18:21: Pardom, 1/R = 1/R1 + 1/ R2, s tou sedmičkou je to samozčejmě překlep. Taen vzorec pro R uř je dobře.
Ohodnoceno: 0x

Datum: 26.01.16 18:19

ano to je jednoduchý ale jde mi o to napětí a proudy jednotlivých rezistoru

Datum: 26.01.16 18:24
avatar

Tak sem dejte, co vám vyšlo.

Ohodnoceno: 0x

Datum: 26.01.16 19:01

tak vyšlo mi to -

U1 = 4,428 U2 = 4,428

U3 = 11,07

I = 0,12

I = I2 = I3

Od: host
Datum: 26.01.16 19:24

Zkus to znovu a postupně. Nejdříve sem dej výpočet obou paralelně zapojených odporů R1 a R2, označ si je třeba R12. Pak součet těch dvou s tím třetím R12+R3. Pak vypočítej celkový proud I=U/(R12+R3). Pak napětí na těch dvou paralelních R12, které vypočítáš jako UR12 = I . R12 a napětí na tom třetím odporu UR3 = I . R3 Počítáš stále s proudem I, protože obvodem teče stejný proud, který se pouze rozvětví na R1 a R2.

Dál to zkus sám a uvidíme, jak ti to vyšlo. Nemusíš moc zaokrouhlovat. Proud 0,12 můžeš napsat přesněji a hlavně ho použij v dalších výpočtech, nebo to nesedne v kontrolních součtech.

Ohodnoceno: 1x

Datum: 26.01.16 19:33
avatar

To nemůže být dobře. Součet napští na jednotlivých častech obvodu musí dát mapětí na zroji, ale 4,428 + 11,07 ≠ 20. Dokonce ani když přištu ještě jednou 4,428 (ale proč bych to dělal?), nevyjde dvacet, ale to by mohlo souviset se zaokrouhlovacímo chybami. A taky vám schází označení jednotek.A dotaz: co je I, I2 a I3? Tam taky máte někde chybu, neřeknu, kde, dokut tohle nebudu vědět, ale minimélně proudy tehoucí resistory R1 a R2 musí být různé (napětí na nich je stejně, ale jejich odpory jsou různé).

Řiďte se tím, co navrhuje host.


doplněno 26.01.16 19:38:

Mimochodem, z jeho vzorešku je vidět, ře naoětí na dvou vyšetřovaných usecích obvodu se rozloží v poměru jejich odporů.

Ohodnoceno: 0x

Datum: 28.01.16 12:14

I = 20V / (72ohm + 90ohm) = 0,1234567 A = 123,456 mA

Napeti na odporech R1,R2: U1= I * 72 = 8,88888 V

Napeti na odporu R3: U2= I*90 = 11,111111 V

Celkove napeti je U = U1 + U2 = 20 V

Ohodnoceno: 1x

Od: host
Datum: 28.01.16 17:17

No a dál? Ještě se dá vypočítat proud I1 rezistorem R1 a také proud I2 rezistorem R2 a také výkonovou ztrátu na jednotlivých rezistorech PR1 a PR2 a PR3 také celkový příkon ze zdroje napětí P. Ať je to úplné. Přeci není možné nechat příklad nakousnutý jen tak na půl... Třeba to už syki7 má..?
