Mongeovo promítání - rotační kužel

Od: Datum: 15.11.12 13:12 odpovědí: 4 změna: 16.11.12 13:06

Dobrý den,

potřeboval bych trochu pomoc nebo alespoň správně nasměrovat, jak vytvořit rotační kužel v Mongeově promítání.

Zadaná je osa rotačního kuželu, dále bod A, který leží na podstavné kružnici a výška kužele.

Čím bych měl začít, a jak dál postupovat?

Děkuji za odpovědi. :)


avatar
Upozornění
Tato otázka je 4 roky bez odpovědi a proto byla uzavřena.
Máte-li podobnou otázku, a nenašli jste vhodnou odpověď, založte novou otázku.
Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: petapeta*
Datum: 15.11.12 16:08

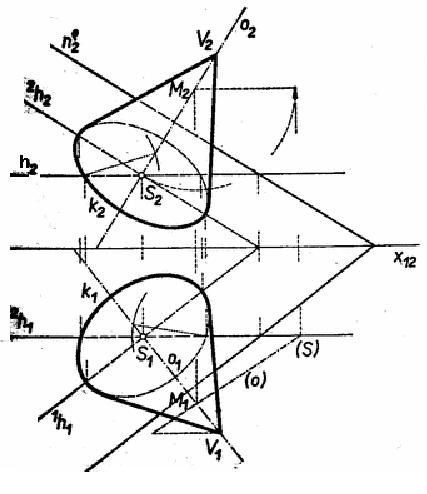

Z bodu A spustíte kolmici na osu a získáte tak střed podstavy. Pak na osu od středu podstavy S nanesete výšku kužele a získáte tak vrchol V kužele.

Jelikož neudáváte přesné zadání bodu A a osy, nemohu více poradit.

Ohodnoceno: 2x

Datum: 15.11.12 20:57


Děkuji, vše jak jste mi nadiktoval/a, jsem už sestrojil, ale ještě by mě zajimalo, jak sestrojím elipsy (podstavu) v narysně a půdorysně?

Od: petapeta*
Datum: 16.11.12 13:06

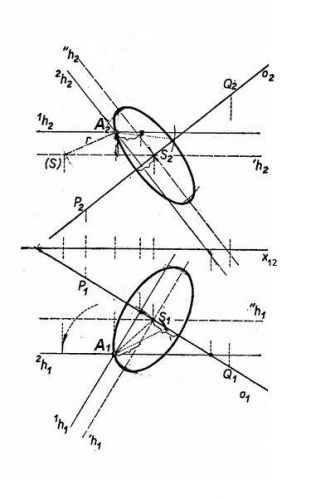

Asi nejjednodušší bude určit hlavní osy elips pomocí hlavních přímek roviny podstavy, které procházejí bodem S. Dále musíme určit skutečnou velikost poloměru podstavy, který je určen úsečkou AS. Velikost vedlejší poloosy určíme např. proužkovou konstrukcí.

Ohodnoceno: 2x

Datum: 16.11.12 08:40

avatar

to je úloha na elipsu a tečny k elipse. Začni elipsou.
