Jak nastavit CAD?

Od: Datum: 03.11.15 22:41 odpovědí: 1 změna: 04.11.15 17:04

Dobrý den, mám za úkol poprvé v životě udělat výkres součásti v AutoCADu (verze 2016). Celkem vím, jak tu danou součást zobrazit, ale chtěl jsem se zeptat, jak nastavit, aby potom, až to budu tisknout (formát A3) abych měl správné rozměry, součástku budu zobrazovat v měřítku 1:1 a její rozměry jsou přibližně 100x50 mm.

Připadně, jestli nevíte o odkazu na nějaká dobrá videa, kde je to popsáno...

Děkuji mnohokrát


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 04.11.15 17:04
avatar

Hmmm. Jestli umíš nastavovat tisk ve Wordu nebo v Excelu, pak svedeš nastavit i ACAD.

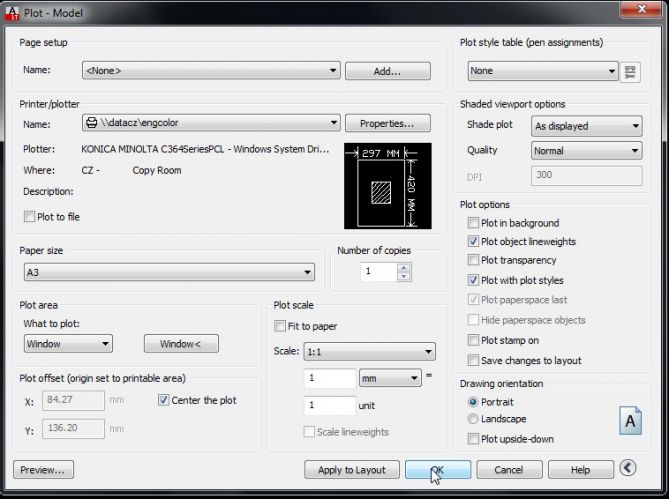

Mrkni se na obrázek. Možná se ti zdá nastavení strašlivě složité, ale opravdu to není taková věda. Zkusíš ho jednou a umíš už vždycky.

Vyber tiskárnu (printer/plotter)

Vyber velikost papíru (paper size) A3

Nastav oblast tisku (plot area) a vyber součástku do okna (tlačítko Window<)

vyber zaškrtávátko pro centrování tisku (Center the plot),

vypni funkci Fit to paper (česky přizpůsobit velikosti papíru) a nastav měřítko tisku na 1:1

zkontroluj jednotky, jestli jsou mm (někdy bývají přednastavené palce)

případně nastav orientaci Portrait Landscape, (česky nastojato naležato)

Se zbytkem zaškrkávátek a nastavovátek se obvykle nic nedělá.

Vlevo dole máš tlačítko pro náhled tisku, takže pokud nastavení vyhovuje, stiskni OK.

Ohodnoceno: 0x
