Složitější zapojení rezistorů

Od: Datum: 20.10.15 19:43 odpovědí: 8 změna: 21.10.15 10:43

Dobrý den, chápu základy jako že sériové: Stejné I, celkové U se sčítá (respektive se dělí)
paralelní: Stejné U,celkové sčítá se I (dělí se mezi jednotlivé)
Ale jakmile dostanu složitější obvod, nedokážu to dát dohromady, seřadit co je paralelně a co seriově

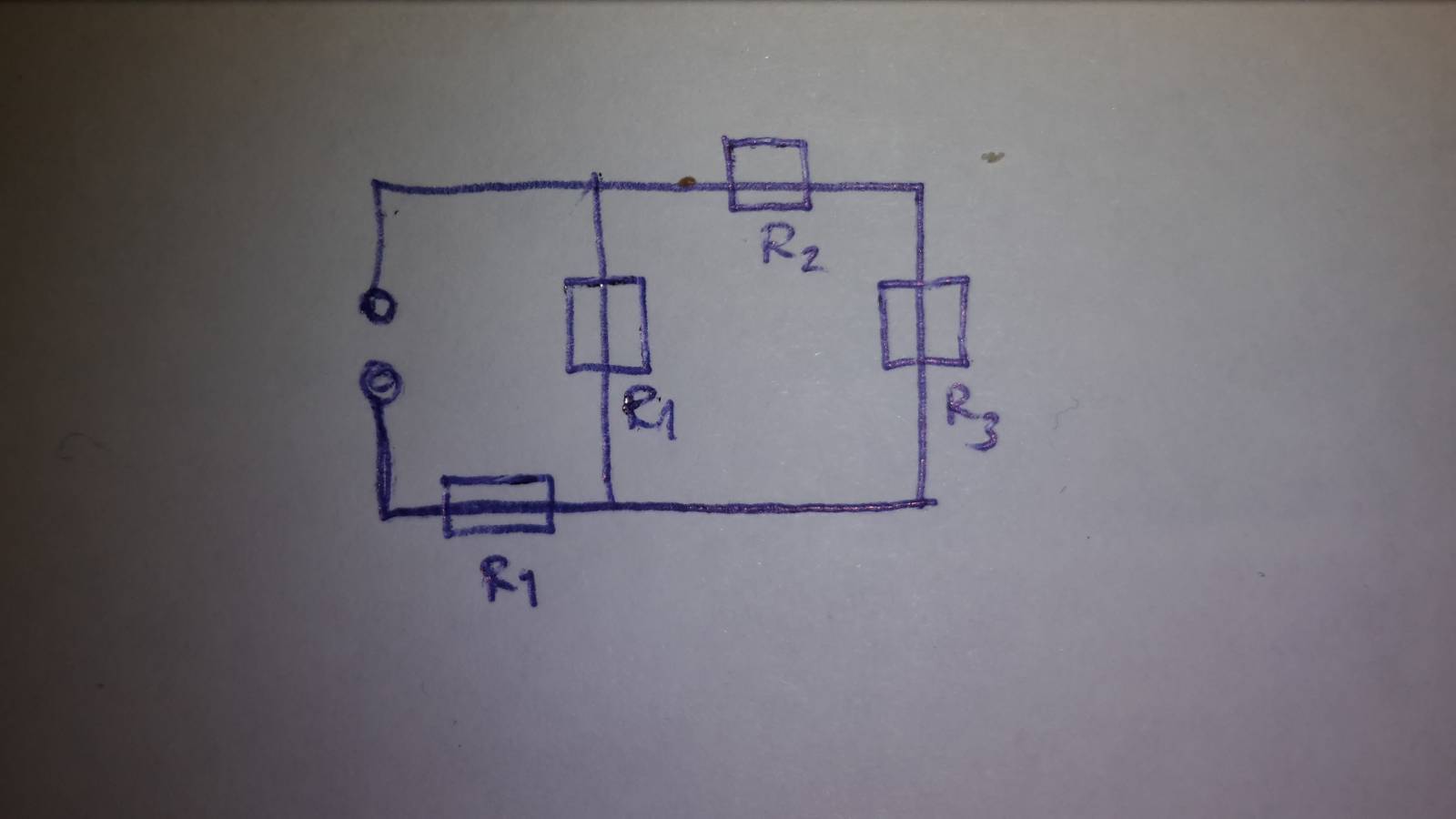

PS: Rezistory, R1, R2, R3, R4. Pokud je to blbě vidět



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: mot
Datum: 20.10.15 19:50
si ten obvod prekresli, r2 r3 jsou seriove, nasledne k nim r1 paralelne a vysledek je seriove se spodnim r1.
Ohodnoceno: 0x

Od: rezistor
Datum: 20.10.15 19:58

A nemohla bych udělat že bych spojila r1(mělo to být 4 ale je to vidět jako 1) a r2 a pak r3s r1 a pak je dát dohromady paralelně. Jenže jak pak rozdělit ten proud?

Od: mot
Datum: 20.10.15 20:59
tak by to neslo. musis to zjednodusovat od te nejrozvetvenejsi casti smerem ke zdroji.
Ohodnoceno: 0x

Od: host
Datum: 20.10.15 20:07

mot již správně poradil. Ještě doplním pár drobností:

a) rezistory mají jinou schématickou značku - obdélníček s vývody na straně. Vaše schématické značky jsou pojistky.

b) ve spojích vodivých cest musí být tečky, aby bylo vidět, že se jedná o vodivý spoj. Když se dvě vodivé cesty kříží bez tečky, je to jenom křížení bez vodivého spoje.

c) v číslování rezistorů i dalších součástek se nemůže stejné číslo použít dvakrát, takže byste měla mít číslování R1, R2, R3 a R4 a ne dvakrát er jedničku, to působí zmatek.

doplněk: schématická značka rezistoru je například na https://upload.wikimedia.org/…commons/c/c1/Sch-Rezistor.png nebo http://www.hamradio.sk/zacina…a_odpovede.files/image024.jpg


doplněno 20.10.15 20:13:

Navíc ve vašem dalším textu používáte malá písmena r1, r2, r3, což není správné. Součástky, tedy i rezistory se označují velkými písmeny, tedy tak, jak to máte ve schématu R1, R2, R3, malá písmena jsou vyhrazena pro vnitřní odpory obvodů, což nejsou součástky, ale vlastnosti obvodu.

Ohodnoceno: 0x

Od: buss®
Datum: 20.10.15 21:48

Odpor, rezistor se tak neznačí. Je třeba obvod rozdělit na jednodušší. R2 a R3 jsou jak? Výsledk je jak k r1? A pak dva zbylé r1 + r1 (r4)? Nic složitéého. Co se týká proudu. viz Kirchoffův zákon.

Ohodnoceno: 0x

Od: rezistor
Datum: 20.10.15 22:00
Ja vim, kreslila jsem to spatne. A jeste otazka proc nemohu udelat jakoze R1 spojit s R3 a R1 jako seriovy. Proc musim spojit R2 a R3 a pak paralelne k R1 kdyz to vypada ze R1 je seriovy s R2 a ta je pak i s R3. Ta uplne dole to ma byt R4 ale neni to videt. To se omlouvam
Datum: 21.10.15 10:43

Říkala jsi, že základy jsou ti jasné, seriovým zapojením teče stejný proud, v parallelním zapojení se dělí proud na větve, jejichž velikost je závislá na odporu kaýdé z větví.
Vyjdeš tedy ​ze zdroje, ze kterého teče proud I. Ten se dělí do dvou větví - přesrezistor R1 a rezistory R2,R3. Abychom mohli zjistitproud v každé z obou větví, musíme vypočítat odpor větve R2,R3. Pak se větve spojí a proud I protéká rezistorem R4. Celkový proud I je tedy dán napětím zdroje a odporem R, který je součtem odporů R4 a R.

Rezistor R je součtem paralelní kombinace rezisroru R1 a větví seriové kombinace R2+R3

Ohodnoceno: 0x

Od: host
Datum: 20.10.15 22:20

Výsledný odpor chcete měřit na svorkách vlevo, a od toho se postupuje.

Výsledný odpor je na první pohled jakoby daný součtem odporů R1 a R4 (ten dolní). Jenomže k odporu R1 je ještě připojený odpor složený ze dvou odporů R2 a R3, jako když má na zádech batoh, se kterým se také musí počítat.

Proto se nejdříve sečtou ty dva odpory v sérii R2+R3, a pak se vypočítá společný paralelní odpor odporu R1 ss těmi sériově zapojenými odpory R2 a R3. A teprve to se přičte k dolnímu odporu R4.

Ohodnoceno: 0x
