Domácí úloha

Od: jakubm odpovědí: 1 změna:

Dobrý den ,

Rád bych vás požádal o pomoc s řešením domácí úlohy , se kterou si vůbec nevím rady.
Předem vám děkuji za rady a odpovědi :)
Domácí úloha :

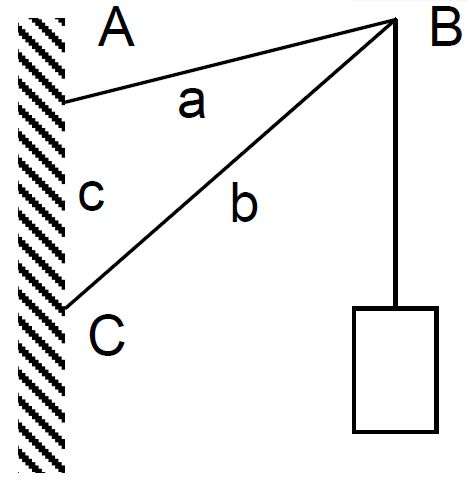

Závaží o hmotnosti m [21 kg] je zavěšeno na nosníku ABC (viz obr. v příloze).
Rozměry nosníku jsou a [91 cm], b [111 cm], vzdálenost c [51 cm].
1) Řešte graficky do obrázku.
2) Určete výpočtem velikosti sil, které působí na části nosníku AB
a CB.
Gravitační zrychlení g = 10 m.s-2, velikosti sil uveďte v [N] na 1 desetinné místo.


Domácí úloha





1 odpověď na otázku
Řazeno dle hodnocení





host*
hodnocení

2x

Zkuste si váš obrázek nakreslit v měřítku 1:10, tedy místo cm v mm, jako trojúhelník se stranami a, b, c a doplňte si ho na čtyřúhelník pro skládání sil. Vznikne vám bod, nazvěme ho například D. Šipkami naznačte směr působení sil. Toť graficky.

Sílu z konce nosníku směrem dolů, tedy z bodu B do nově vzniklého bodu D vypočítáte z hmotnosti závaží a gravitace F = m.g a z kilogramů budete mít newtony.

Dál to zkuste trojčlenkou. Jestliže směru dolů s velikostí c (u vás 51 cm) odpovídá síla působení závaží F, můžete vypočítat i jaké velikosti sil odpovídají ostatním délkám ramen a = 91 a b = 111 cm.
