Model inventor

Od: Datum: 28.04.14 15:19 odpovědí: 6 změna: 28.04.14 18:46

Ahoj, poradil by mi někdo, jak mám postupovat dále? Mám vymodelovanej plášť, a chtěl bych do něj zavést trubku, která se ořízně na horní a na dolní straně viz výkres...potřeoval bych s tímhle poradit...děkuji za rady

průměr pláště je 395-a výkresu to není. děkuji za rady



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: paw®
Datum: 28.04.14 15:27

Udelej trubku dovnitr a orizni ji vnitrnim prumerem toho hlavniho valce.

Ohodnoceno: 0x

Od: jirkm*
Datum: 28.04.14 15:32

no jo, ale jak poznám kolik je je vzdálenost od středu toho pláště k ose té trubky?

Od: jirkm*
Datum: 28.04.14 15:49

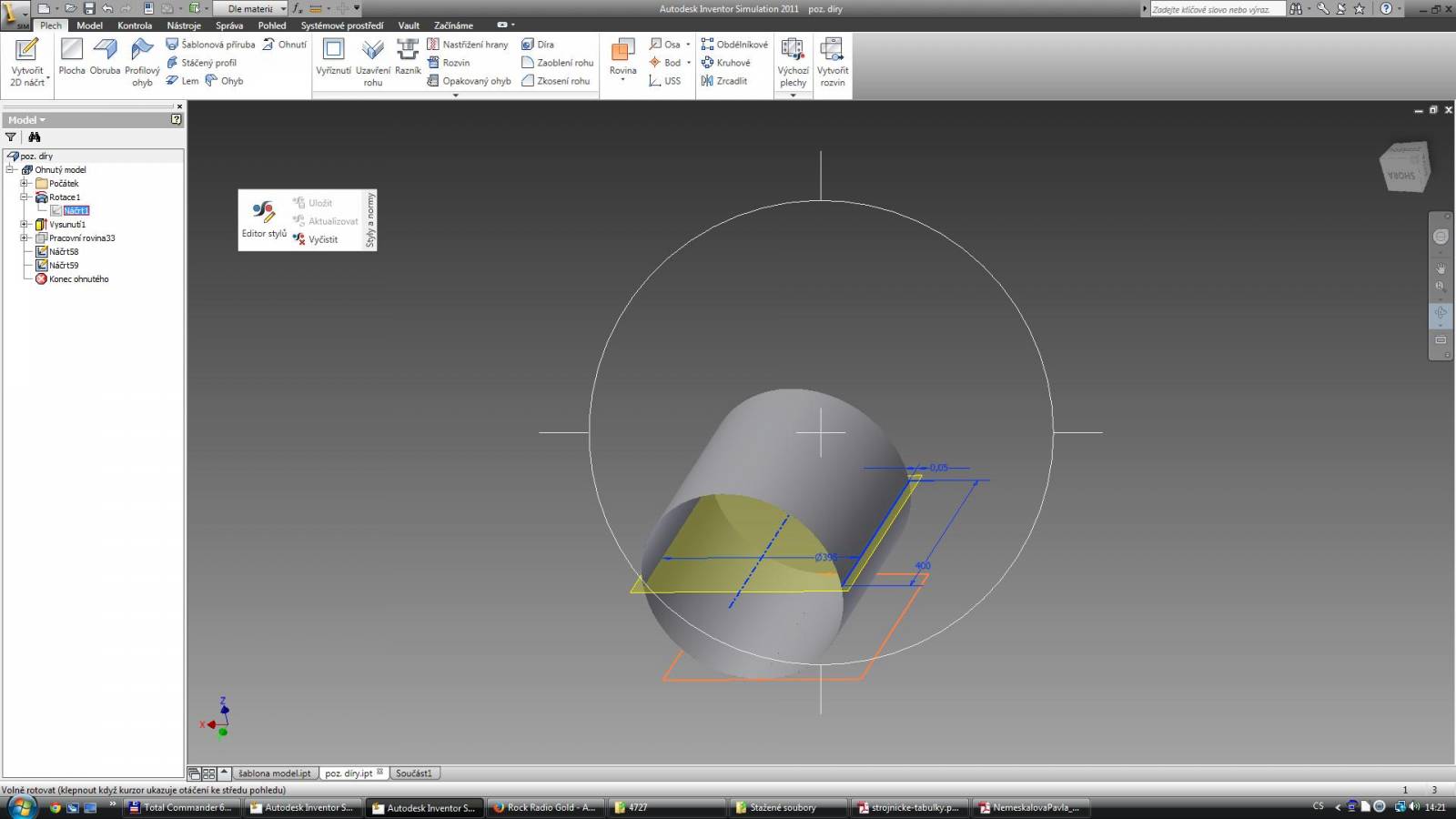

mám tenhle model pláště a co by jsi mi do porušil dál?

Od: paw®
Datum: 28.04.14 18:06

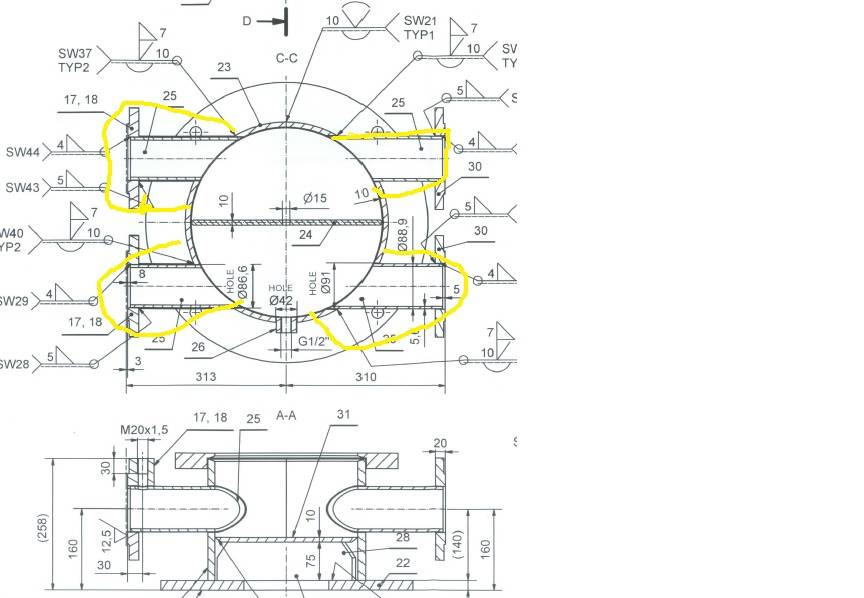

Ten horni obrazek je hlavne svarovaci. Prumer 395, tam nevidim, ale kousek obrazku chybi. Doporucoval bych kreslit dalsi casti, u kterych znas rozmery. Kdyz nebudes znad vzdale nosti tech bocnich trubek, tak to nejak odhadnes a mas to.

Ohodnoceno: 0x

Od: axus®
Datum: 28.04.14 18:17
avatar

Pokud nemas k dispozici cely vykres a tedy ani nevis presnou pozici trubek, ale vis, ze prumer plaste je 395mm, pak mas meritko.

Staci si vytisknout to co mas, presnym pravitkem si zmerit prumer plaste na papiru a pomoci 395mm si trojclenkou dopocist pozici trubek. Cim vetsi si to vytisknes, tim presneji to nameris. Zaokrouhlis na celou nejblizsi sifru a velmi pravdepodobne se trefis.

Mozna presneji to pujde jeste treba umistenim obrazku co mas napr. do AutoCADu, na osy si nakreslit cary a opet pomoci meritka propocitat jejich vzdalenost.

doplněno 28.04.14 18:22:

oprava: cifru

Ohodnoceno: 0x

Od: jirkm*
Datum: 28.04.14 18:46
