Výkresová dokumentace

Od: Datum: 23.04.14 10:29 odpovědí: 1 změna: 23.04.14 10:47

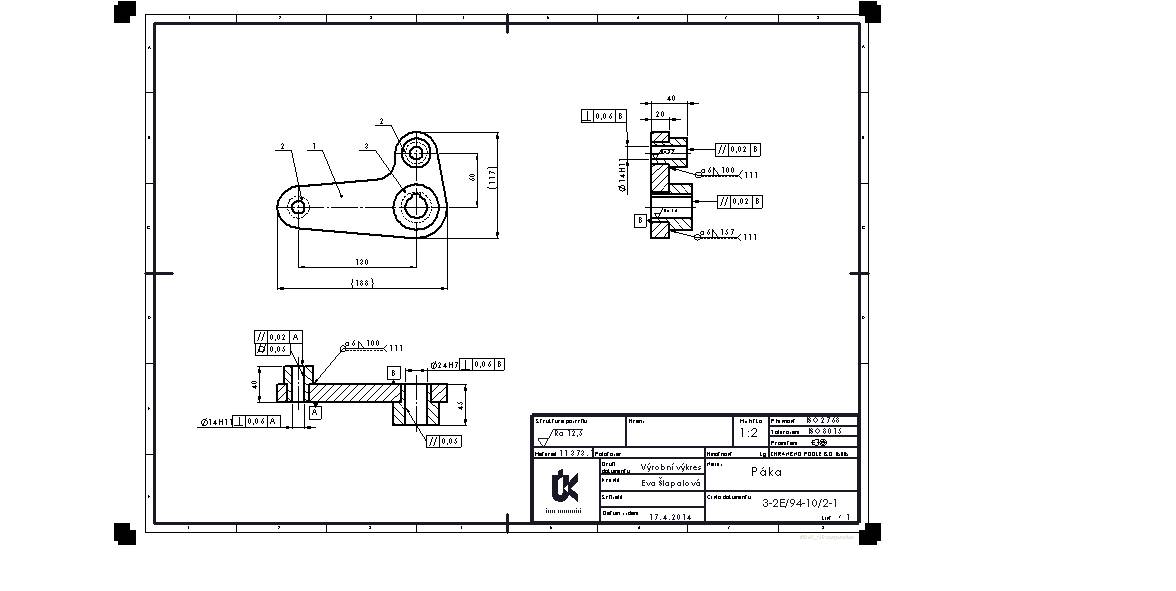

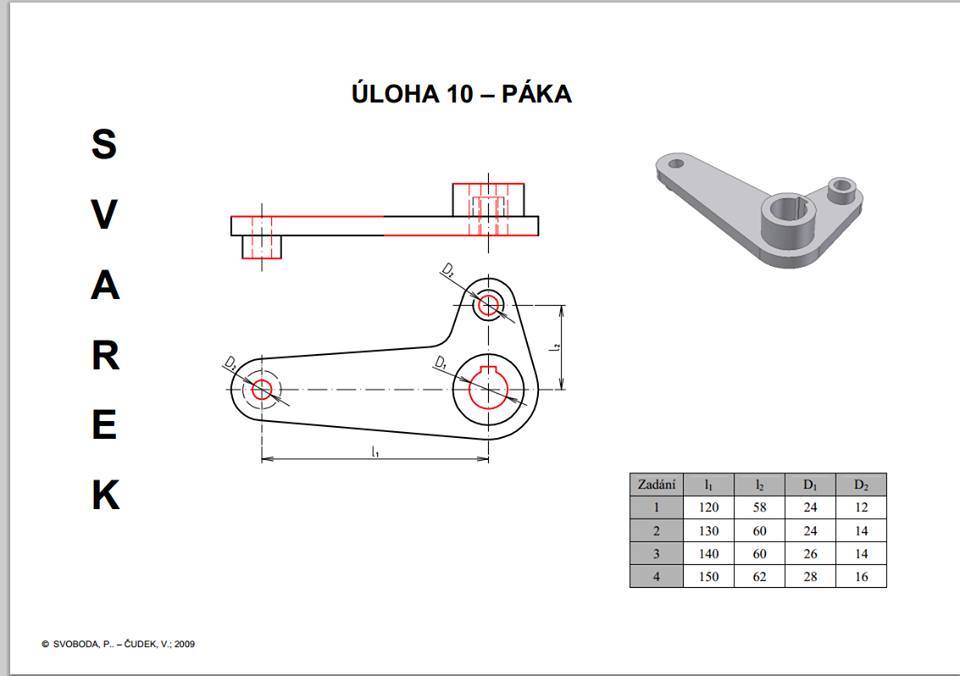

Dobrý den měl bych dotaz, jestli někdo rozumí výkresové dokumentaci. Příkládám zadání a můj výkres, ze zadání mám udělat výkres (sestavu), ale pošlu jen sestavu. Řekli mi, že je to špatně taky si nevím trochu rady. Ty červený plochy na výkresu znamenají funkční plochy. Vůbec nevím co to je, nebo si nepamatuju, že jsme to brali. Poradí mi někdo prosím co je na tom výkrese špatně díky.

doplněno 23.04.14 12:32:

Ještě doplním, že se jedná o ulohu svařenec takže i ty sváry jestli tam jsou dobře. Jedná se o strojírenský výkres. návrh svarku



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: host
Datum: 23.04.14 10:47

výkres tu není... to je nějaký územní plán, nebo strojnický výkres? Zkuste hledat v googlu, tam se dá najít všechno
