Zobrazení na výkrese

Od: Datum: 21.03.14 22:46 odpovědí: 5 změna: 21.03.14 22:59

Dobrý den,

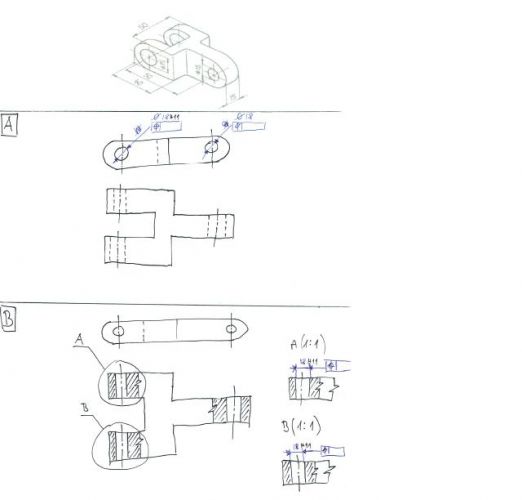

mám menší problém se zobrazením dílu na výkrese, který mám odevzdat ve škole (náčrtek přiložen k tomuto dotazu). Jde mi o to, že si nejsem jistý, jestli mohu zobrazit a okótovat průchozí díru podle obr. A. Podobné řešení zobrazení 2 děr a okótování pouze té první jsem už na nějakém výkrese viděl, ale bohužel v žádné učebnici nebo něčemu důvěryhodnějšímu.

Napadá mě ještě možnost použití řezu (obr. B), ale to se mi nechce dělat kvůli nepřehlednosti, protože tam musím přidat ostatní kóty, značky drsnosti povrchu, označení zaoblení, misto pro označení odlitku a celé by to působilo nepřehledně.

Předm děkuji za každou radu a reakci.



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: axus®
Datum: 21.03.14 22:50
avatar

A kde je obrazek?

Obecne, pokud jde o dve stejne diry, staci zakotovat jednu a u koty uvest, kolikrat se kota opakuje.

Pokud by nemuselo byt jasne, o jakou dlasi diru se bude jednat, je vhodne pouzit dalsi pomocny identifikator.

Vice se da rict, az bude videt obrazek a o co presne se jedna.

Ohodnoceno: 0x

Od: modreletadlo
Datum: 21.03.14 22:50
Od: axus®
Datum: 21.03.14 22:54
avatar

Aha.

V praxi u tohodle davam ke kote prumeru pod G.T. poznamku 2x.

Ohodnoceno: 2x

Od: modreletadlo
Datum: 21.03.14 22:59

Přesně to jsem viděl na jiném výkrese.

Děkuji za velmi rychlé odpovědi.

Datum: 21.03.14 22:52
avatar

Obr A je v pohodě

Ohodnoceno: 2x
