Zdravím,
jsem začátečník v 3D tisku. Vše, co jsem dosud tisknul, byly hotové modely, nikdy jsem netvořil svůj vlastní. Ptám se - je možné jakýkoliv model (příloha .stl) vzít a změnit si ho k obrazu svému? Jedná se mi o drobnost - pořebuji upravit malou krabičku na jeden elektronický sensor. V jednom směru zvětšit rozměr a vyplnit jeden otvor. Googlil jsem, ale vždy jsem našel jen návody, jak stavět model od začátku. Zkoušel sjem otevřít .stl ve FreeCADu, tam mám ale problém objekt jen vycentrovat na obrazovku, natož ho nějak editovat. Strašně neintuitivní, ale samozřejmě díky mé neznalosti. Třeba to nejde, třeba se dá model nějak zamknout. Proto se ptám. Případně mi prosím doporučte nějaký návod pro pitomce případné jiný program než FreeCAD. Díky.
0x
Výsledek se před exportem musí sloučit do jediného objektu, protože jinak se z nějakého záhadného důvodu ve sliceru jednotlivé části polohově rozpadnou.
On každý nejraději používá to, v čem už umí, (Tedy různé drahé Cady, nebo Blender, Radiant.. Existuje i cosi online v prohlížeči.) protože je to efektivnější, než se něco učit od nuly. A kdo neumí v ničem, tak si musí vybrat. Hledá nějaký "lehký", ale zjistí, že v žádném z těch programů začátek bez pomoci není lehký. Každou pitomost desítky minut hledá na YT.
doplněno 05.03.25 17:51: Zrovna krabičky jdou ve FreeCadu na pár kliků. Vytvořím kostku, upravím jí rozměry, udělám její kopii, zmenším na vnitřní rozměr, vycentruji, odečtu. A je základní krabička. Odečtením dalšího placatého hranolu vznikne zapuštění pro víčko. Odečtením válců vznikne otvor pro šroub/vrut. Zaoblení, nebo zešikmení vybraných hran je taky skoro na jeden klik. A takováto krabička na baterie se dá zapustit do stl modelu.
0x
Samozřejmě, že to lze, ale k tomu by Vám autor musel poskytnout CAD data a Vy byste musel vlastnit odpovídající software. Pokud se jedná opravdu o jednoduchou úpravu, pak něco zvládá i slicer (rozměry určitě). Ale pokud je to jen jednoduchá krabička, zkuste si to namalovat ve 3D sám - hodně se přitom naučíte. Většina xxx.cadů je pro začátečníka, jak píšete, neintuitivní, ale to se Vám jeví proto, že s ními neumíte pracovat. Je hodně CAD programů pro domácí použití se spoustou výukových programů. Tam se toho naučíte nejvíc, ale nebude to za dva dny nebo za týden. Pokud se do toho opravdu chcete pustit a učit se, pak Vám vřele doporučuji cloudový OnShape. Ten je na ovládání velmi jednoduchý, nástroje které obsahuje určitě min. první rok všechny nepoužijete a má i možnost importu různých formátů dat, formátu =.stl nevyjímaje. Pošlete mi Vaše =.stl a požadované úpravy na SZ.
Díky za odpověď. Takže jak jsem tušil - .stl soubor v sobě nemá vśechny kompletní informace, jak vytvořit objekt od začátku. Budiž. To co potřebuju, není nic kritického, můžu se zařídit i jinak. A začnu se tedy učit dělat modely sám. PS. nevím, že by tu šly posílat SZ, na mail nevidím. Nevadí, není třeba. Díky.
Tak s těmi SZ to tedy opravdu netuším
. Ale opravdu si alespoň vyzkoušej ten OnShape, dělá se v něm poměrně jednoduše a zvládá toho opravdu dost a to včetmě exportování modelu třeba do =.stl anebo i přímo do =.3mf. Uložené modely jsou sice na cloudu veřejné, ale pouze k nahlížení, takže autorská práva zůstávají zachována a pokud to povolíš, může zplnomocněná osoba soubory sdílet = má tedy plný přístup, ale pouze k povoleným datům. A výhoda je, že máš pořád aktuální stav svých modelů po jakýchkoli úpravách a možnost si i evidovat verze.

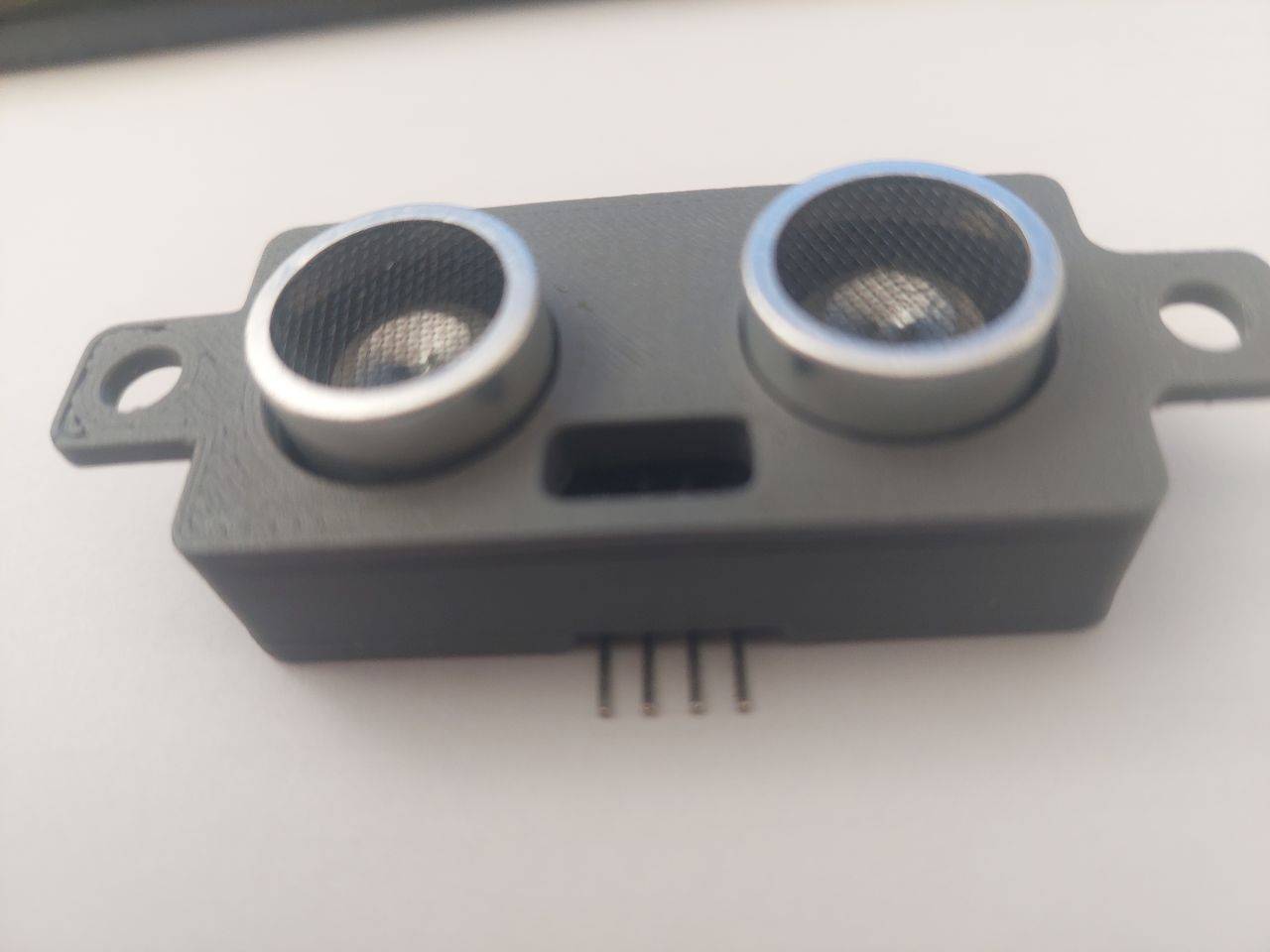

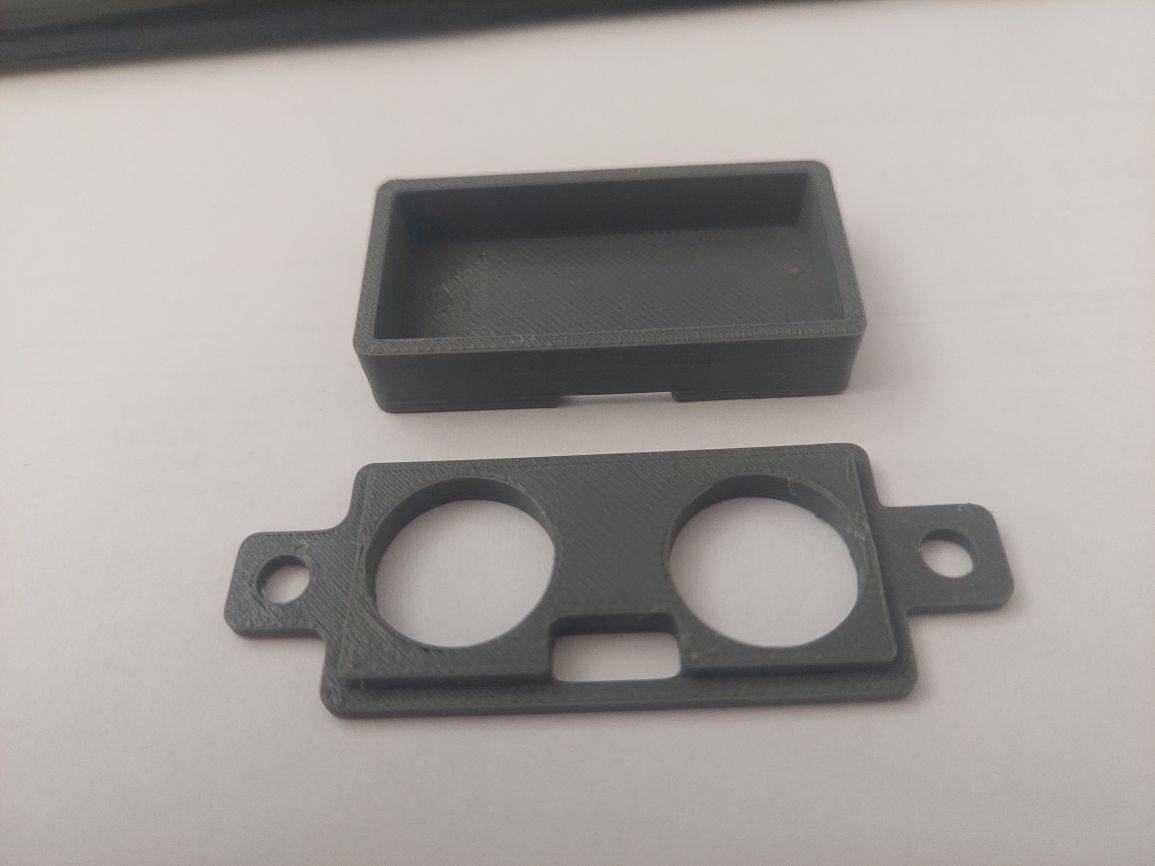

Jen o představu, o co jde - jde o čidlo měření vzdálenosti od překážky. Chci si hlídat v poštovní schránce pŕítomnost pošty. Ten otvor vpředu není třeba a i ty válečky nemusí být z krabičky tolik vystouplé. Nevadí, doopravím si tavnou pistolí.
0x
Soubor stl v podstatě není jednoduše editovatelný, ale pokud to není nic složitého, jde to celkem dobře. Takže pro Vás:
To víčko bych upravil ve sliceru, když dáte měřítko v ose Z např. 200%, tak to víčko bude 2x tak silné, rozmery v osách X a Y se nezmění. Takže vám ty senzory zmizí ve víčku (o kolik přesně zvětšit si musíte změřit).
Další možností je doplnění dalším tělesem. Říkáte, že potřebujete vyplnit otvor. Řekněme, že je to otvor průměr 5mm hluboký 10mm. Tak si v libovolném programu (já pracuji s 123D Design) vložíte stl, nakteslíte si váleček průměru 5mm dlouhý 10mm (pokud je kolem místo mohou být rozmery větší) a díru jím doslova zašpuntujete. Uděláte z toho zase stl a můžete tisknout.
Možnost je o oříznout, to vy nepotřebujete, ale pro příště. Stl si vložím do výkresu, udělám si např. kvádr větší, než bude odstraněná část, to co chci odstranit překryju tím kvádrem a pomocí funkce substract to oříznu.
No a takto jednoduchý model celkem snadno nakreslíte v 123D Design (samozřejmě v jakémkoliv jiním programu).
