Jedná se mi o to, že bych potřeboval nějaký program pro vytváření potisku ovládacích panelů různých zařízení (občas bastlím).
Potřebuji ale, aby program pracoval přímo v nastaveném měřítku, nebo jak to napsat.
Zkrátka budu mít třeba čelní panel o rozměrech 100x50mm. Tento obdélník zadám v programu, který by mi např. zobrazil i mřížku. Následně bych třeba věděl, že 30mm zleva bude např. potenciometr, takže v programu bych takto vyznačil střed hřídelky potenciometru a podle průměru ovládacího knoflíku by okolo byl popis (třeba + a -, napětí). Dále bych třeba na střed panelu umístil okénko displeje, takže opět by bylo potřeba zadat místo, kde bude výřez okénka.
Snad jsem to vysvětlil alespoň trochu srozumitelně.
5x
Zdarma na vektorové kreslení stačí Inkscape. Obdoba Corel Draw, jen zdarma. Mřížku i měřítko umí. Pokud nepotřebujete vyloženě technické kreslení, měl by stačit.
Zkusím ho stáhnout a uvidím.
4x
Vaše nenáročné požadavky splní kterýkoliv program pro rýsování..
AutoCAD, AutoCAD LT, Cadkon...a mnoho dalších programů..
Vy ale asi budete chtít něco bezplatného..a určitě najdete (ale v tom neporadím).
Na některé z výše jmenovaných, už jsem se také díval.
Pro moje účely opravdu stačí nějaký úplně jednoduchý prográmek, jen nevím, který vybrat.
4x
Jak píše Martin, používal jsem rovněž AutoCAD. Je to samozřejmě s kanónem na vrabce a bohužel ne zdarma. Se změnou zaměstnavatele a přechodem od 2D k 3D jsem o legální možnost používat AutoCAD přišel, hledal jsem tedy schopnou náhradu. DraftSight mi koncem roku zpoplatnili, nyní mám nainstalovaný LibreCAD, ale zatím jsem ho prakticky nevyužil.
Určitě existuje nějaký freeware přímo pro daný účel, ale vzhledem k mé potřebě plnohodnotného 2D CADu jsem ho nikdy nehledal.
Pro můj účel zbytečně složité a "nadupané".
Nikdy jsem s podobnými programy nepracoval, a i když jsem "technický typ", tak z toho, co jsem četl, musel bych si nejdříve osvojit poměrně složitější ovládání těchto programů a to jen kvůli tomu, abych potom vytvořil jednoduchý vzhled nějakého ovládacího panelu.
Říkám, nikdy jsem s podobnými programy nepracoval, píši jen, co jsem tak okrajově vyčetl na internetu. Samozřejmě člověku, který už s daným programem pracovat umí, tak mu to přijde jednoduché.
Já bych, jednoduše řečeno, strávil několik hodin, abych se s programem naučil pracovat a to jen proto, abych pak vítězoslavně vytvořil jednoduchý popis ovládacích prvků.
A zase tak často nic s 2D grafikou nedělám, aby mi to k něčemu bylo.
2x
jasně že ACAD. Co nakreslíte, to si můžete uložit jako šablonu, libovolně kopírovat, editovat a výsledek vyexportovat do řady formátů, jeden z nich má koncovku dxf. Právě tenhle formát *.dxf umí přečíst snad všechny stříhací, razící a popisovací automaty na světě.
Je s ním ale trochu problém, ACAD neumí text napsaný do oblouku. Takže udělat obloukovou popisku Volume okolo knoflíku potenciometru se vám nepovede. Tak snad leda že byste titulek rozebral na písmena, umístil a správně natočil. Taková šichta je ale tak za trest. Budete muset hodně experimentovat a zkoušet, protože písmena se vám zobrazí na monitoru trochu jinak, než v reálu na nějakém vytisknutém papíře či plechu.

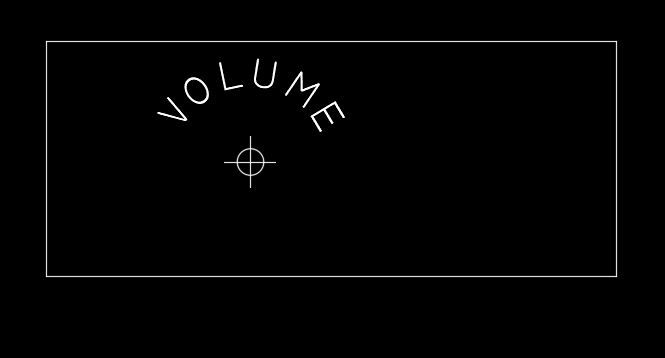

Lepší možnost je z nějakého písmena udělat polární pole a to pole rozbít a vyeditovat, viz můj obrázek. I tak se dá, ale i v tom případě vám přeji mnoho zdaru a trpělivosti.
doplněno 13.08.20 15:02:
Pole je druh násobného kopírování. Může být :
1/ obdélníkové - jako dlaždičky na chodníku
2/ křivkové - jako nášlapy v trávníku
3/ polární - má střed rotace a vyplňuje nějaký úhel, jako čísla na ciferníku slunečních hodin.
ACAD zas tak velká věda není. Je ale fakt, že je trochu nepřehledný a funkcí má docela dost, až příliš. Velkou většinu z nich nepoužijete nikdy a pár dní vám bude trvat, než v nich přestanete bloudit.
Pro moje účely by taková grafika bohatě stačila.
Jen nevím, co je to "polární pole"
, ale rozšířím si obzory a přečtu si o tom něco na internetu.
