Propojení 2 konektorů na 1 pc

Od: Datum: 01.01.17 15:20 odpovědí: 8 změna: 01.01.17 21:49
Dobrý den,

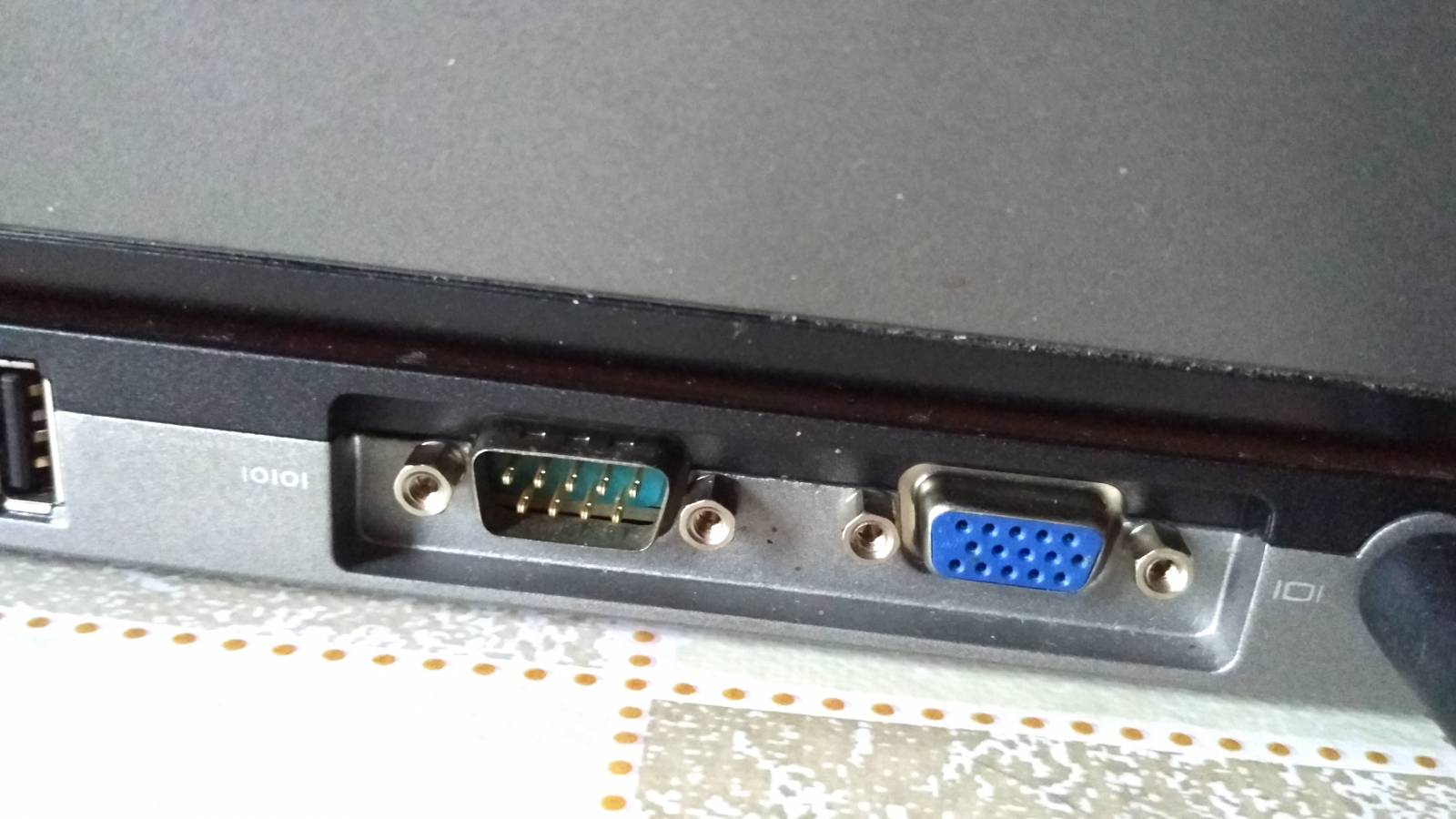

stalo by se něco, kdybych propojil tyto 2 konektory? :D
Díky


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 01.01.17 15:23
avatar

Netuším. Ale nějak mi uchází smysl konání - proč propojit COM a VGA?

Ohodnoceno: 0x

Datum: 01.01.17 15:28

Ještě je tu otázka: Čím propojit? Tazateli asi uniklo, že to není samec a samice od jednoho rozhraní/typu konektoru. Nemá to tedy stejný počet pinů.

Ohodnoceno: 0x

Od: cunabe
Datum: 01.01.17 15:37

Konektor vpravo (modrý) je VGA konektor, který souvisí s videosignálem a slouží typicky pro připojení externího monitoru. Konektor vlevo je sériový port s rozhraním RS232 a slouží k připjení externích zařízení po sériové lince (dříve např. myš).

Tyto konektory se vám nepodaří propojit, protože takový propojovací kabel neexistuje.

Pokud byste přesto piny konektorů nějakým způsobem dokázal propojit, pak pravděpodobně dojde ke zničení obvodů u VGA konektoru. Videosignály v konektoru VGA (pin č. 1, 2 a 3) mají úroveň 0, 7 V a signály Rx a TX (pin 2 a 3) u konektoru RS232 mají úroveň 15 V.

Ohodnoceno: 0x

Od: lego®
Datum: 01.01.17 15:53
avatar

Ano, budou propojene.
Ale bude to fuska

Ohodnoceno: 0x

Datum: 01.01.17 17:20
avatar

Já si myslím, že by se nestalo nic. Na VGA konektoru je 0,7V-1V. A výstupní signály na RS232 jsou při nečinnosti seriového portu nejspíš ve stavu vysoké impedance.

Ohodnoceno: 0x

Od: tjp
Datum: 01.01.17 20:26
Díky, to, že ten druhý je COM, mi uniklo. Ale co by se stalo, kdyby tam byly male a female VGA?
Datum: 01.01.17 21:49
avatar

Neexistuje žádné kdyby. U VGA je Male vždy zdroj signálu, Takže na Female nemůže být nic, to jsou vždy vstupy monitoru, nebo jemu rovnocennému zařízení, např. přepínače VGA signálů. A pokud by někdo použil jako zdroj VGA signálu Female kon. tak bych byl zatraceně opatrný na jakékoliv propojování, protože je to mimo jakékoliv zvyklosti kolem PC.

Ohodnoceno: 0x

Datum: 01.01.17 21:22
avatar

To je přesně důvod, proč tam nejsou.I kdyby někoho napadlo rozpojit výstup z grafiky do LCD, dát tam konektory, tak by určitě ošetřil, aby signál tekl jinudy a připojování externích zdrojů bylo třeba povolit nebo zakázat. V opačném případě by to byl notebook - slepec *zed*

Ohodnoceno: 0x
