Kam připájet kabel od zdroje u notebooku?

Od: Datum: 15.01.16 16:34 odpovědí: 11 změna: 16.01.16 10:06

Zdravím zdejší bastlíře, mám dotaz ohledně svého notebooku.

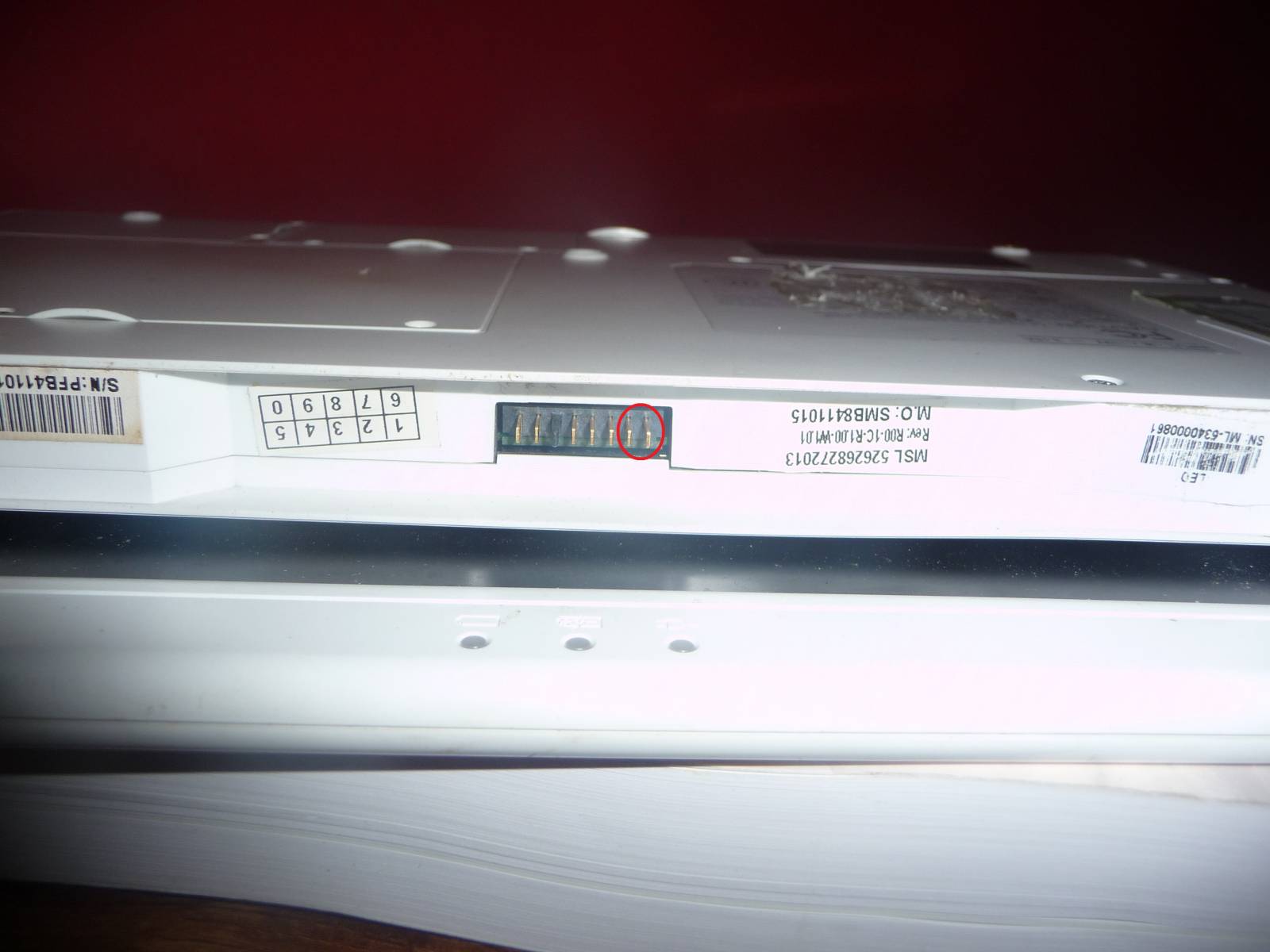

Vstup na napájení je u mého starého notebooku v dosti zuboženém stavu - funguje pouze když na něj kabel tlačí určitým směrem. K napájecímu konektoru se nedá nijak rozumně dostat bez toho, aby se notebook komplet rozebral. Dotaz zní, je nějaká šance připájet napájecí adaptér ke vstupu z (bývalé) baterie? Přikládám fotku. Zakroužkované dva piny v konektoru baterie lze prohvízdnout měřákem s mínusem na napájecím konektoru, plusová část konektoru (kolík) však nehvízdá na žádném z pinů. Notebook je Leo 8050D. Vím, že se asi nevyhnu rozbrání, ale říkal jsem si, že se nejdřív zkusím zeptat :)



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 15.01.16 16:39

Když to připájíš,tak to vyhřeješ z ty patice.Naklapni na kabel konektory-Fastony a nastrč na patici.

Ohodnoceno: 0x

Od: zelda
Datum: 15.01.16 17:11

Dobrý postřeh. Stejně bych to tak asi nakonec udělal. Otázka ale pořád zůstává - na které piny to mám napojit? Nebo to mohu udělat metodou pokus/omyl - neodpálím tak něco?

Datum: 15.01.16 18:15

Změřit na šňuře na protikusu,nebo stáhnout servisní manuál.

Ohodnoceno: 0x

Od: zelda
Datum: 15.01.16 19:46

To změření na protkusu moc nechápu. Já vím, kde je plus a mínus na přívodním adaptéru. Mohl byste být prosím konkrétnější? Co přesně mám vůči čemu změřit? Jsem laik...

Servisní manuál by měl být tady, ale nejsem zdatný v technické angličtině, a proto nemám ponětí, jaká klíčová slova mám hledat.:(

http://tim.id.au/laptops/noname/mitac 8050.pdf


doplněno 15.01.16 22:35:

Doplněno: Tak to, co hledám, je zřejmě na straně 95 toho manuálu, ale tam taky končím, nedokážu to schéma rozluštit, je to pro mě jako pro neelektrikáře španělská vesnice :(

Datum: 15.01.16 23:37

Podle mě je to nesmysl - napájecí kabel přivádí do notebooku napětí 19V, 20V a podobně. Kdežto baterie má většinou napětí 10,8V apod. Kdybys propojil napájecí kabel s těmi piny, tak to podle mě "shoří"...

Ohodnoceno: 3x

Datum: 16.01.16 00:45

Jak píše tomasek, notebook z baterie nepočítá s tak vysokým napájením, jaké jde ze zdroje a může odejít. Zdroj by musel dávat napětí jako baterie.

Je zdroj originál? Není problém v tom, že má třeba větší vnitřní dutinku a proto to blbne?

Jinak prostě rozborka a propájet konektor, pokud se třeba vytrhl z tisku.

Ohodnoceno: 1x

Od: bmbx®
Datum: 16.01.16 08:20

Ono nejde o to zdali by to vyhořelo nebo ne, díky vyššímu napětí, ale spíš by to nechodilo ani na napětí, které by odpovídalo napětí baterky. Ten počítač musí vědět o přítomnosti baterky a o jejím stavu, od toho jsou tam ty další kontakty.

Já jsem to narozdíl od teoretiků, kteří píší výše zkoušel a takhle jednoduše to prostě nechodí ;)

Ohodnoceno: 2x

Od: zelda
Datum: 16.01.16 08:54

Přátelé, máte pravdu. Z nějakého důvodu jsem si myslel, že baterie v NB jsou také na 19V (asi mi přišlo neúsporné tahat to přes dva měniče - v adaptéru a v dobíjení baterie).

Radost jste mi tedy neudělali, rozebrání NB mě zřejmě nemine. Ještě se zeptám - myslíte, že bude stačit konektor "propájet", jak píše kolega níže nebo se stává, že bývá potřeba celý vyměnit?


doplněno 16.01.16 09:04:

Doplněno: Ale jen tak pro moji informaci, jaké proměření šňůry na protikusu měl kolega výše namysli?

Od: bmbx®
Datum: 16.01.16 09:09

Nic neúsporného to není, měniče v notebooku mají hodně vysokou účinnost a znovu opakuji, dávat napájení přímo na kontakty baterie je nesmysl, notebook to nepřijme. Potřebuje mít i připojený obvod, který obsahuje baterka a s ním komunikuje. Obvod v baterce sleduje přijatou a odeslanou energii z baterky, takže i když by se z baterky vydoloval a připojil, tak notebook bude indikovat vybíjení a v určitý okamžik by se stejně vypnul, protože by měřil energii jakoby odbranou z baterky a vůbec by jej nezajímalo, že energie přichází ze zdroje.

Ohodnoceno: 2x

Od: zelda
Datum: 16.01.16 09:25

Já jsem to pochopil. O tom proměření nechci vědět proto, že bych to přecijen chtěl zkusit, ale prostě proto, že jsem to nepochopil (a to já nerad) *smich*

Jinak děkuji za dobré odpovědi i s vysvětlením, už jsem ocenil ;)

Datum: 16.01.16 10:06

Je otázka, jestli je problém v konektoru v notebooku nebo v konektoru napájecího kabelu. Měřil jsi voltmetrem, jestli je ten konektor napájecího kabelu OK? Aby nebyl problém v něm místo v notebooku (a Tys ho nerozebíral zbytečně)... Pokud je problém v konektoru notebooku, tak až po rozebrání uvidíš, jaký je jeho stav. Zkus na youtube pohledat návod na rozebrání typu notebooku, který máš (zadej typ notebooku a slovo disassembly).

Ohodnoceno: 0x
